笼式中柱螺旋旋转楼梯结构设计

　　这款笼式中柱螺旋梯的设计，最初是针对狭小竖向空间的人行通行需求做的结构优化，区别于常规折返梯需要预留大面积梯段投影的要求，螺旋梯的所有梯段都围绕中心立柱排布，整体投影仅为一个圆形区域，对于loft夹层、工业设备操作平台、狭小空间的竖向连通场景适配性极强，尤其是现场预留洞口尺寸有限、无法布置常规直梯或折返梯的工况，这类结构的空间利用率优势非常明显。

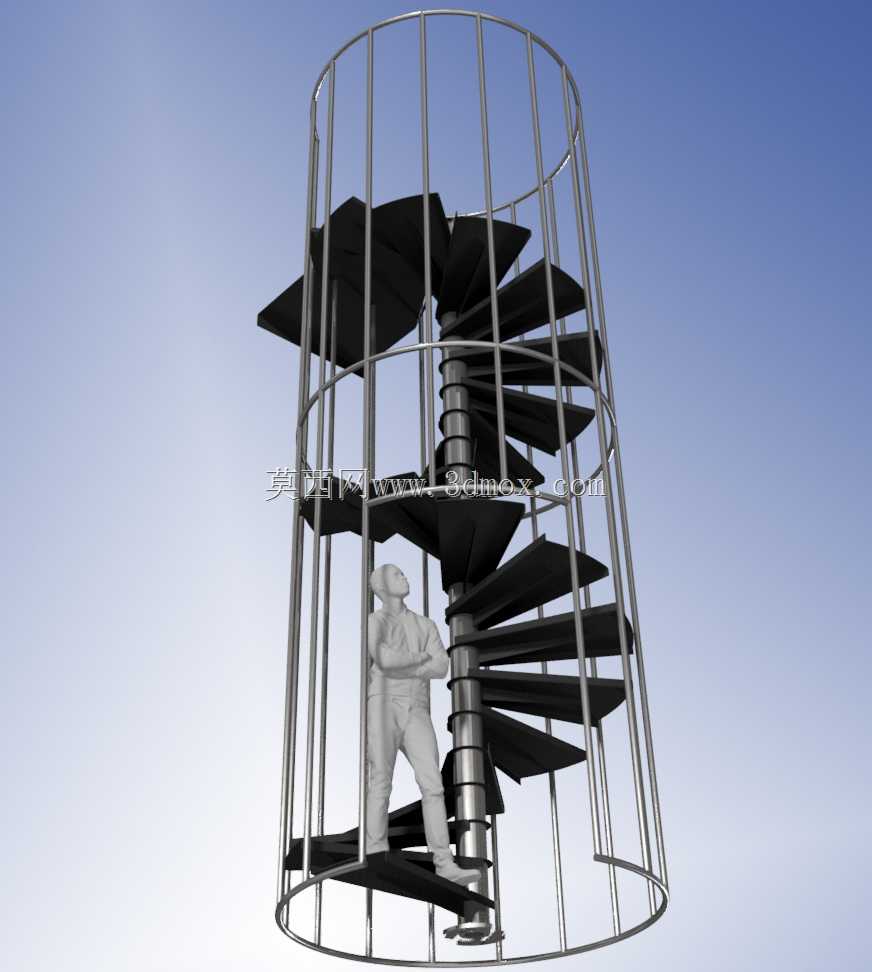

　　从结构逻辑来看，中心立柱是整个梯体的核心承重构件，所有踏步板的内侧端都通过焊接或螺栓连接固定在中柱的对应高度位置，踏步外侧设置环形防护笼架，笼架由竖向立杆与多层环形横杆拼接而成，既承担了踏步外侧的限位与承重辅助作用，也同时作为防护栏杆使用，省去了额外加装栏杆的工序，整体结构的集成度很高。踏步采用扇形切角设计，每一级踏步的内侧宽度较窄、外侧宽度符合人行落脚的最小尺寸要求，踏步踏面做了防滑处理的结构预留，安装时可根据使用场景附加防滑贴面或者直接做花纹钢板成型，避免人员上下时出现打滑风险。

　　设计过程中优先考虑了安装边界的适配性，整体梯段的直径控制在1.8米范围内，中柱采用分段式法兰连接结构，可根据实际需要的通行高度调整梯段总级数，不需要整体定制超长立柱，运输和现场吊装都更便利。防护笼的竖向立杆间距控制在110mm以内，符合人行防护结构的安全间隙要求，环形扶手的高度设置在距离踏步面1.1米的标准高度，人员握持时的姿态自然，上下通行时的防护可靠性有保障。

　　这类结构除了民用建筑的夹层通行外，在工业场景中也常作为设备塔架的检修梯、仓储阁楼的上下通道使用，整体钢结构的焊接节点都做了应力集中优化，踏步与中柱的连接位置加设了三角加强筋，避免长期受载后出现焊缝开裂的问题。笼架的底部与地面预埋板做螺栓固定，顶部与上层平台的结构梁做刚性连接，整个梯体的侧向晃动量被控制在极小范围内，人员通行时不会有明显的晃动感。设计时也预留了装饰件的安装位，可根据使用场景的风格需求，在踏步表面附加木质或石材饰面，在笼架外侧附加装饰罩，兼顾工业结构强度与场景美观需求。
