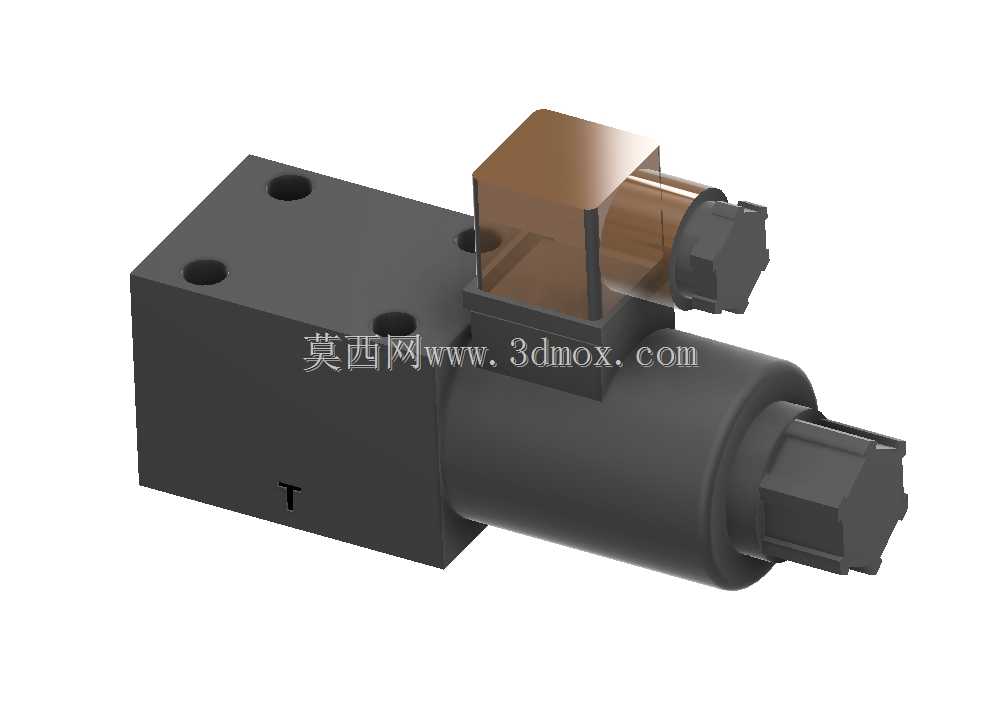

CETOP3安装型电磁换向液压阀结构

　　这款方向控制阀采用CETOP 3标准通径安装界面设计，主要适配小型液压站、机床液压回路、工装夹紧单元这类对安装空间有紧凑要求的液压系统场景，在CA6140类普通车床的液压改造、小型自动化专机的油路切换单元中十分常用，核心作用是通过电磁得电失电驱动阀芯移位，实现压力油路在不同工作油口间的通断切换，完成执行元件的动作方向控制。从结构设计逻辑来看，阀体采用锻造钢件加工而成，安装面的油口布局、固定孔位完全遵循CETOP 3通径的安装规范，安装面加工粗糙度控制在Ra0.8以内，保证和油路块贴合时不会出现渗油问题，四个安装沉孔的位置度公差控制在0.05mm范围内，避免安装时出现孔位错位无法锁紧的问题。阀体上加工的T口为回油口标识，

　　直接连通油箱回路，进油口和工作油口的流道采用圆弧过渡设计，尽可能降低油液在阀体内的压力损失，减少系统发热。电磁铁部分采用湿式电磁铁结构，衔铁腔直接通压力油，既能靠油液实现衔铁运动的润滑，也能提升电磁铁的散热效率，延长连续工作的使用寿命，电磁铁的接线端采用标准接线座结构，防护等级满足工业车间常规使用要求，可直接适配DC24V的控制电压，和常规PLC输出回路的驱动电压匹配，不需要额外加装电压转换模块。阀芯采用台肩式结构，和阀体内孔的配合间隙控制在0.008-0.012mm区间，既保证阀芯动作灵活无卡滞，也能将内泄漏量控制在标准允许范围内，弹簧对中结构保证电磁铁失电时阀芯能精准回到中位，避免执行元件出现误动作。

　　整体外形的安装边界充分考虑了紧凑布局需求，电磁铁伸出阀体的长度、接线端的旋转空间都做了尺寸校核，在多阀组并排安装在油路块上时，相邻阀件之间不会出现干涉，不需要额外预留过大的安装间距，能有效缩小液压站阀组的整体体积。建模过程中对所有配合面的尺寸公差、安装孔的深度都做了参数化定义，可直接用于液压系统的布局干涉检查，也能作为阀块设计时的安装尺寸校核参考，避免实际加工阀块时出现安装尺寸不匹配的问题。
