特斯拉阀式单向流体导通瓣膜导管结构

　　在微流控芯片、医用流体输送、小型脉动流管路系统里，单向导通的流体控制元件一直是结构设计的难点——常规带活动阀芯的止回结构，要么在微小通径下存在加工装配难度，要么活动件长期受流体冲蚀容易出现卡滞、密封失效的问题，尤其是用于无额外支撑的3D打印成型场景时，带活动装配间隙的结构往往需要额外打印支撑，后期清理难度大，还容易残留支撑碎屑污染流道。这款基于特斯拉阀原理设计的瓣膜式流体导管，从结构根源上规避了活动阀芯的设计缺陷，完全依靠流道自身的几何构型实现流体的单向导通特性，没有任何活动零部件，从根本上解决了微小通径下单向阀的可靠性问题。

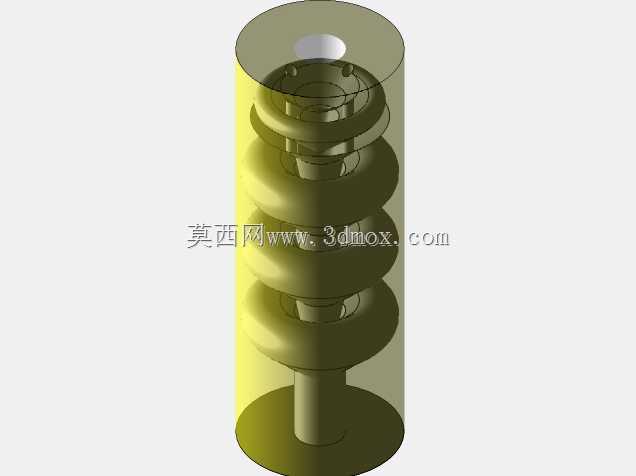

　　从实际功能特性来看，当流体从设计的正向入口进入导管时，流道内的多级弧形导流结构会顺着流体流向逐步引导介质平顺通过，每一级瓣膜状的导流挡板都顺着来流方向布置，不会对正向流动的流体产生明显的截流作用，流阻被控制在较低水平，能够满足脉动流工况下的介质顺畅输送需求；而当流体出现反向回流趋势时，反向流动的介质会首先冲击每一级瓣膜挡板的迎流面，顺着挡板的弧形曲面被导入侧旁的分流腔，在分流腔内形成回旋涡流，不同股回流的介质会在流道交汇位置形成对冲，逐级消耗反向流动的动能，经过多级结构的能量损耗后，反向流体的压力会被大幅削弱，最终无法从入口端反向流出，实现可靠的单向止回效果。

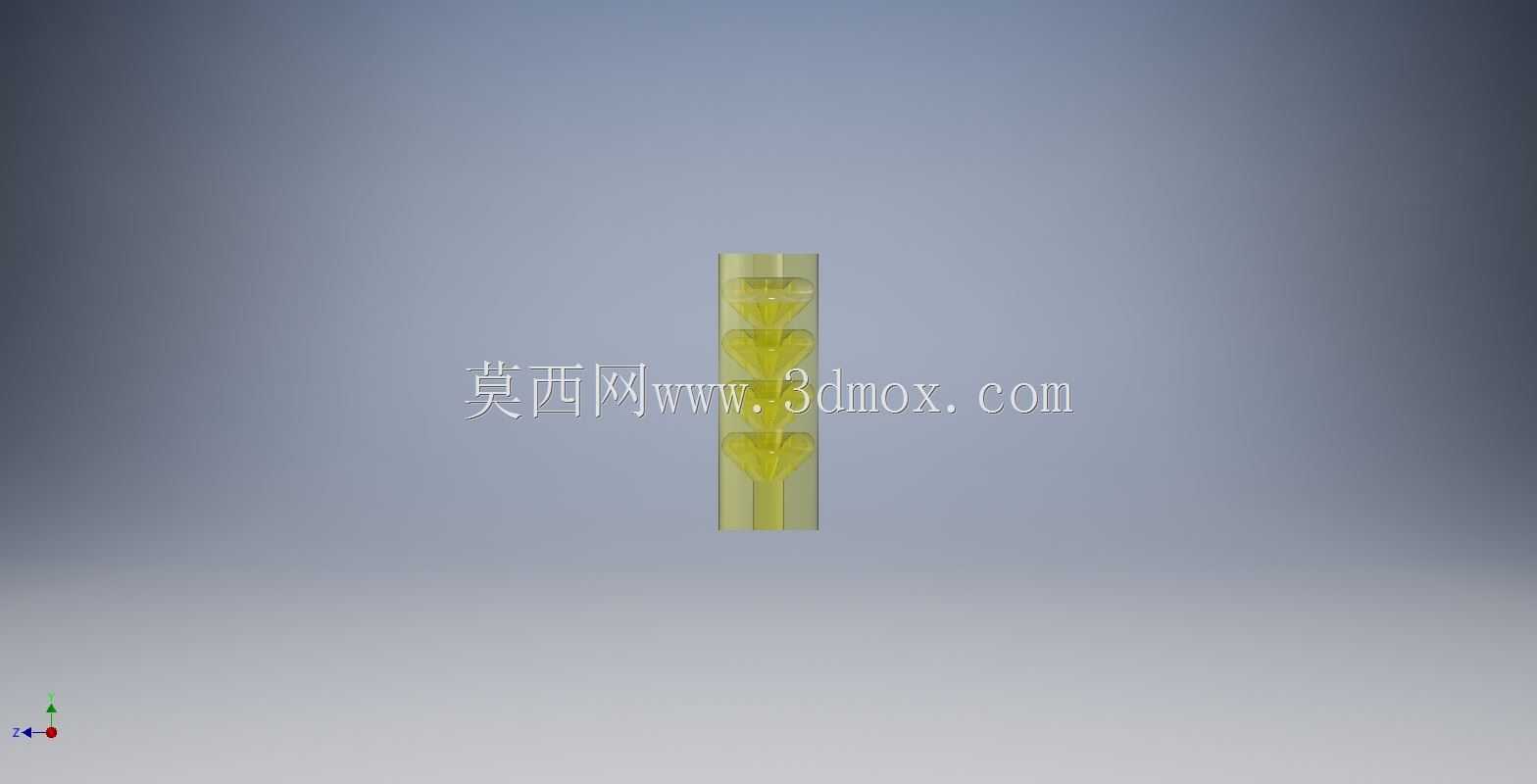

　　设计思路上完全摒弃了传统止回阀依赖活动密封件实现截止的逻辑，整体采用一体化的流道构型，所有结构都沿着管路轴向依次排布，没有悬空的独立活动部件，在进行增材制造时，整个导管可以沿着轴向竖直摆放打印，流道内部不需要添加任何额外支撑，打印完成后只需要简单清理表面残留的打印粉末即可投入使用，不需要进行后续的装配工序，也不存在活动件磨损、密封件老化的问题，使用寿命相比同规格的微型活动阀芯止回阀有明显提升。结构内部用于稳定流态的挡板和管壁是一体化成型的，不存在连接缝隙，不会出现介质渗漏或者结构脱落的风险，挡板的弧度和伸入流道的深度经过流道仿真验证，既能够保证正向流动时的低流阻，又能在反向流动时形成足够的涡流损耗，兼顾导通效率和止回性能。

　　从安装边界来看，这款导管整体为等外径的圆柱状外形，两端可以直接和同通径的软管或者硬管管路对接，不需要额外设计复杂的安装法兰或者连接结构，整体轴向尺寸紧凑，径向尺寸和对接管路的外径保持一致，不会在管路系统中占用额外的安装空间，能够直接集成在狭小空间内的流体管路中。在医用微量输液、微流控实验回路、小型水冷散热回路、脉动式流体输送系统中，这种无活动件的单向导管能够稳定发挥单向导通作用，不会因为长期的脉动流体冲击出现结构失效，也不会因为活动件的存在产生流道内的流体死区，避免介质长期滞留滋生细菌或者出现沉积堵塞的问题。针对不同的通径需求，只需要按照比例缩放整体结构尺寸，调整每一级瓣膜结构的弧度和间距，就可以适配不同流量、不同压力等级的管路工况，不需要对整体结构原理做大幅改动，结构拓展性较强。在实际选型应用时，只需要根据管路的工作压力、流量需求匹配对应的结构尺寸，就可以直接替换原有管路中的普通导管段，同时实现管路连接和单向止回的功能，减少管路系统中的元件数量，降低系统的装配复杂度和泄漏风险。
