CA6140车床用多通路集成连接机械部件

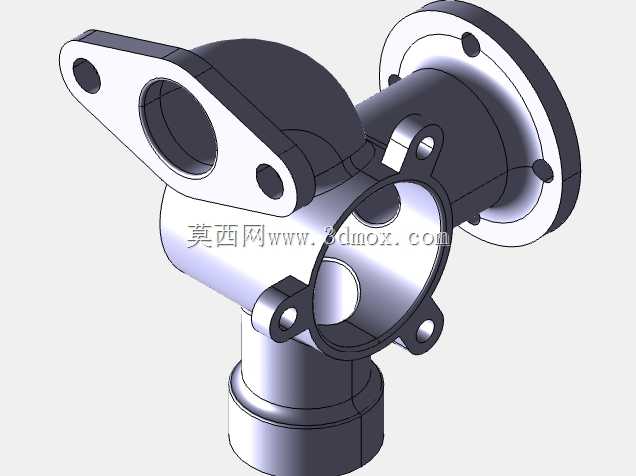

　　该部件属于CA6140普通车床配套的管路集成连接构件，主要应用在车床主轴箱与润滑系统、冷却系统的管路交汇位置，承担多通路流体介质的分流、汇流及转向传输功能，替代传统分散式管接头的拼接结构，减少管路连接点的泄漏风险。从实际装机场景来看，该部件安装在主轴箱侧方的预留安装位，上端带安装耳的法兰面通过两个螺栓固定在箱体侧壁，侧方圆形法兰对接主轴箱内部的润滑油路输出端，下方直插式接口连接外部冷却润滑液的输入管路，斜向伸出的带孔支耳则对接溜板箱方向的供油支管，各接口的位置精度直接影响管路装配的同轴度，若接口偏移量超过0.1mm，装配时会出现管路别劲、密封垫压偏的问题，长期运行易产生渗漏。设计过程中采用布尔运算的实体构建逻辑，

　　先以各通路的内孔流道为核心做布尔加运算构建基础流道实体，再根据安装空间的边界做外轮廓的布尔减修整，确保流道内壁无直角拐点，介质流经时的阻力损失控制在5%以内，避免润滑油在拐角处沉积杂质堵塞通路。外形尺寸方面，主体最大回转直径为120mm，总高度为165mm，各安装孔的中心距严格匹配CA6140车床箱体的原有安装孔位，无需对原有设备做二次改装即可直接替换原有分散接头组件。部件上的各连接法兰端面均设计有0.8mm深度的密封槽，适配O型密封圈的安装，安装时螺栓的预紧力矩控制在12N·m即可保证端面密封的可靠性，不会因预紧力过大导致法兰变形。从结构特性来看，该部件将原本需要三个直角接头、两个两通接头拼接的管路结构整合为单一整体构件，

　　减少了8个潜在泄漏点，同时整体式结构的抗振性能远优于拼接接头，在车床主轴高速运转产生的持续振动工况下，不会出现接头松动脱落的故障。流道设计时特意将各通路的交汇位置做了圆弧过渡处理，避免润滑油中的金属切屑杂质在交汇处卡滞，日常维护时只需拆开下方端盖即可直接清理流道内部的沉积杂质，无需拆解整个管路系统，大幅降低设备维护的工时消耗。安装边界上，部件周围预留了不小于15mm的操作空间，方便扳手拧动连接螺栓，不会与周边的主轴变速手柄、皮带轮护罩产生运动干涉，完全适配CA6140车床原有安装空间的尺寸限制。
