星型五缸径向活塞发动机结构设计

　　在轻型通航飞机、早期军用航空器、小型竞速摩托及特种应急动力单元的应用场景中，径向发动机凭借其紧凑的周向布局、优异的风冷散热效率与极高的功率重量比，始终占据着不可替代的生态位。不同于直列、V型动力单元的排布逻辑，这类动力装置将所有气缸以曲轴中心为原点呈放射状均匀布置，单排可布置5-9个气缸，多排叠装时能在极小的轴向尺寸内输出远超同排量直列机型的功率，尤其适合对迎风面积、整机重量有严苛限制的航空场景，地面应用中也常被用作小型发电机组、越野特种车辆的动力源，依靠结构简单、维护便捷的特性适配复杂野外工况。

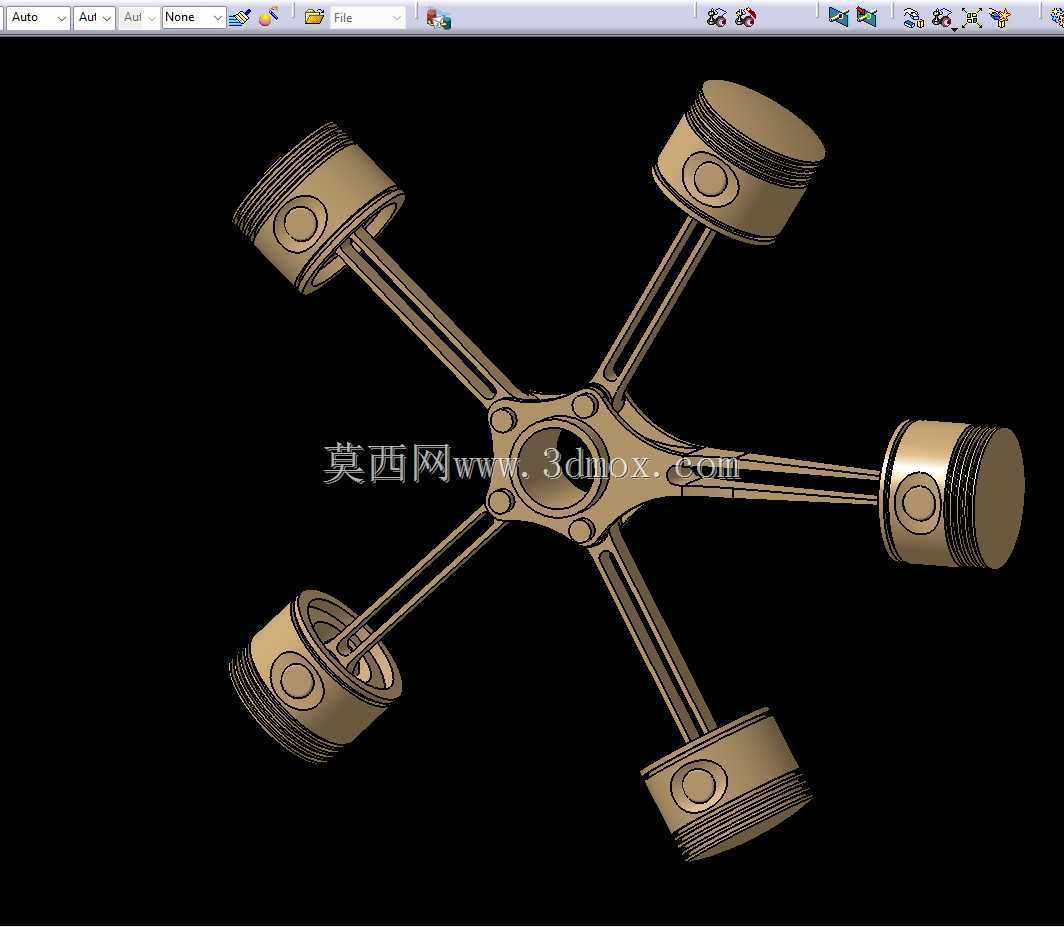

　　这套径向发动机的结构设计从核心运动副的匹配逻辑切入，首先确定曲轴的偏心距与活塞行程的对应关系，五个活塞组件沿曲轴回转中心呈72度夹角均匀分布，每根连杆的大端共同铰接在曲轴的曲柄销上，这种共用曲柄销的结构大幅减少了曲轴的轴向长度，取消了多缸直列机型必备的多组主轴颈与曲柄臂，让整机的回转惯量更集中，运转时的动平衡更容易调校。设计过程中优先验证活塞往复运动与曲轴回转运动的干涉边界，每个活塞的销孔中心到连杆大端中心的距离经过反复核算，确保活塞运行到上止点时，气缸盖燃烧室的余隙容积符合压缩比要求，运行到下止点时活塞裙部不会脱出气缸套的导向范围，同时相邻气缸的连杆摆动过程中不会发生空间干涉，哪怕是极限转角位置，连杆杆身与相邻气缸的安装法兰、冷却散热片之间都预留了足够的安全间隙，避免热态膨胀后出现运动卡滞。

　　从功能特性来看，这套结构的进排气门驱动逻辑依托中心布置的凸轮轴实现，凸轮轴通过齿轮组与曲轴前端连接，传动比匹配五缸四冲程的做功间隔，确保每个气缸按照预设的点火顺序完成进压爆排循环，周向布置的气缸让每个缸体都能直接接触迎面气流，不需要额外设置复杂的水冷管路、散热水箱与冷却液循环系统，大幅降低了整机的故障点，哪怕在零下数十度的高空环境也不会出现冷却液冻结失效的问题。活塞组件采用轻量化设计，活塞裙部预留了热膨胀补偿量，活塞环槽的位置与宽度经过匹配，确保燃气密封与机油刮除效果的平衡，连杆采用工字形截面，在保证足够抗拉、抗弯曲强度的前提下尽可能降低往复运动质量，减少曲轴运转时的冲击载荷。

　　安装边界层面，整机的核心安装面位于曲轴箱后端的法兰盘，法兰盘上的安装孔位呈圆周均布，可直接对接螺旋桨减速器、离合器或者发电机输入轴，曲轴的输出端设置有标准的花键结构，能够快速适配不同负载的连接需求。整机最大外径由五个气缸的缸头外沿决定，轴向尺寸仅包含曲轴箱、缸体与前后端盖的厚度，安装时不需要预留过大的侧向空间，维护人员可以直接从外侧拆装单个气缸的火花塞、活塞连杆组件，不需要将整台发动机从设备上拆解下来，大幅降低了野外作业的维护难度。设计过程中还同步验证了不同转速下的部件受力情况，曲轴的圆角过渡位置做了应力释放处理，连杆大端的轴瓦采用薄壁双金属结构，能够承受爆发冲程带来的瞬时冲击载荷，气缸套与曲轴箱的配合面设置有定位销，确保反复拆装后缸体的位置度不会出现偏差，保证活塞运动的同轴度要求。
