曲面造型蜂窝网面通风构件结构设计

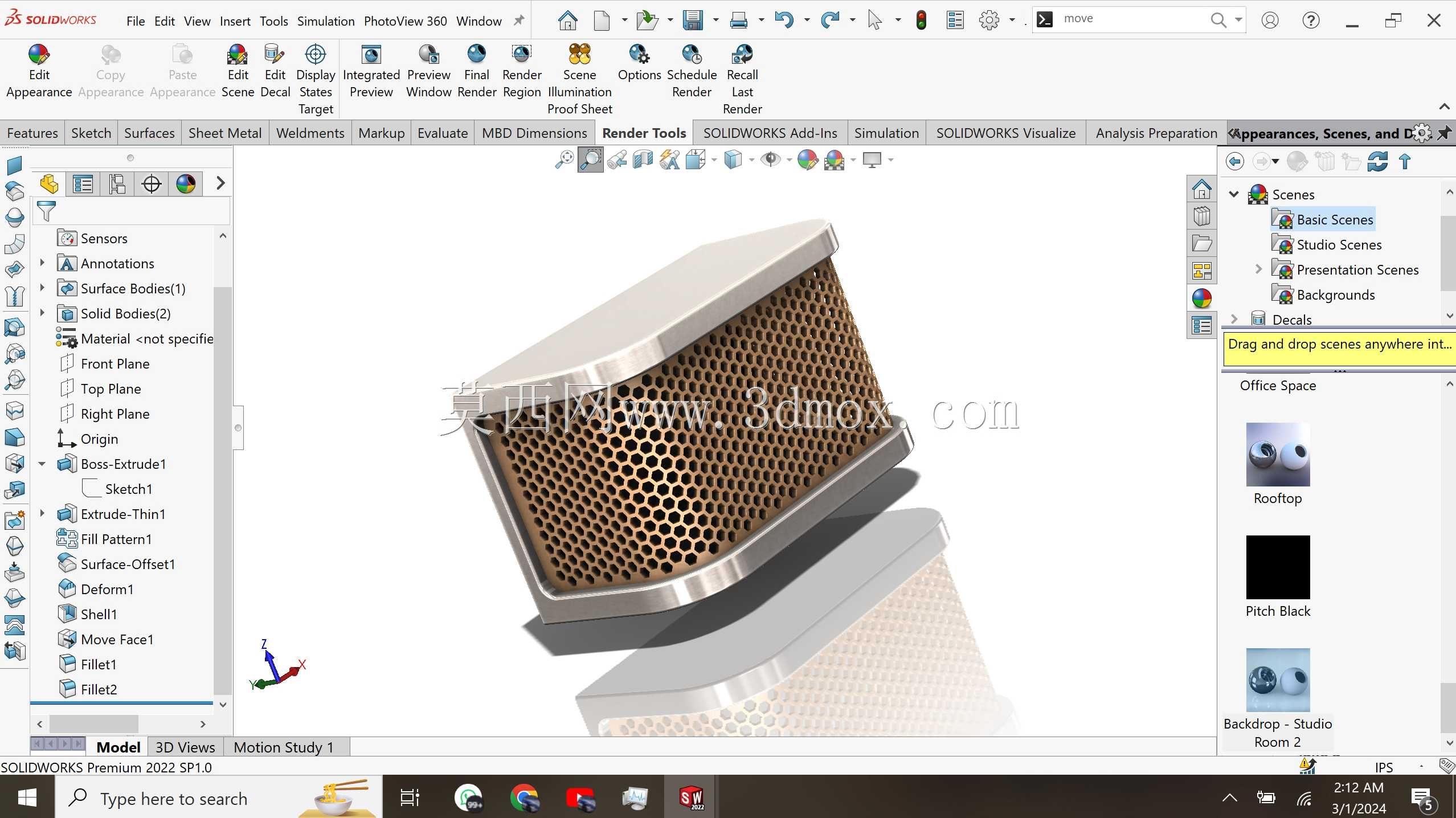

　　这款曲面造型的蜂窝网面构件，最初是针对小型桌面级通风净化设备的出风端防护需求开发的，日常在桌面空气净化器、小型工位排风装置、便携制冷设备的出风口位置都能见到这类结构的应用，核心作用是在保证通风通流效率的前提下，对设备内部的风轮、换热组件做物理防护，同时兼顾外观的一体化质感，避免生硬的直角结构破坏设备整体的设计协调性。做结构设计的时候最先要敲定的是安装边界的配合尺寸，构件底部的平直安装边需要和设备壳体的安装槽完全贴合，预留0.15mm的装配间隙方便后期打胶或者卡扣固定，整体的倾斜曲面角度是经过反复调整的，既要保证出风方向能够覆盖工位上的人员操作区域，又不能因为曲面抬升角度过大导致整体构件突出设备壳体太多，

　　影响设备的整体收纳和摆放稳定性。曲面部分的过渡采用了G2连续的曲率处理，不会出现棱角突兀的折边，日常清洁的时候抹布可以顺着曲面顺畅擦拭，不会在折角位置积留灰尘。表面的蜂窝网孔是整个构件的核心功能部分，网孔的孔径控制在3mm，孔间距1.2mm，这个尺寸参数是经过通流测试验证的，既不会因为孔径过大让手指误触到内部的运转部件，也不会因为孔位过密增加风阻，导致设备出风效率下降、运行噪音升高。网面和外围边框的衔接位置做了0.5mm的圆角过渡，避免网面裁切后的锐边造成装配或者使用过程中的划伤风险。建模过程中曲面部分先通过边界曲面搭建主体轮廓，再对曲面做加厚处理，厚度设定为1.2mm，这个厚度兼顾了结构强度和注塑成型的工艺要求，

　　不会因为壁厚过大导致注塑件出现缩痕，也不会因为壁厚太薄导致装配时容易出现断裂变形。蜂窝孔的排布是沿着曲面的UV方向做阵列适配的，保证每一个网孔都垂直于所在位置的曲面切面，不会出现孔位歪斜、通流截面不一致的问题，后期做模具加工的时候，也能保证拔模角度的统一，减少脱模时的卡滞风险。构件上下两端的金属质感包边，实际是和主体结构一体化成型的，表面做了晒纹处理模拟金属拉丝效果，不需要额外做金属件镶嵌，既降低了装配工序的复杂度，也避免了不同材质拼接带来的接缝不齐、使用久了出现松脱异响的问题。实际装配测试的时候，这款构件和设备壳体的配合公差控制在±0.1mm，安装后不会出现晃动异响，出风时的气流顺着曲面导向扩散，不会出现直吹人体带来的不适感，网面的通透率能够达到78%以上，完全满足小型通风类设备的出风防护需求，同时曲面造型的外观也能适配不同风格的桌面设备设计，不会显得过于生硬突兀。
