带锥顶结构的多孔连接基座零件设计

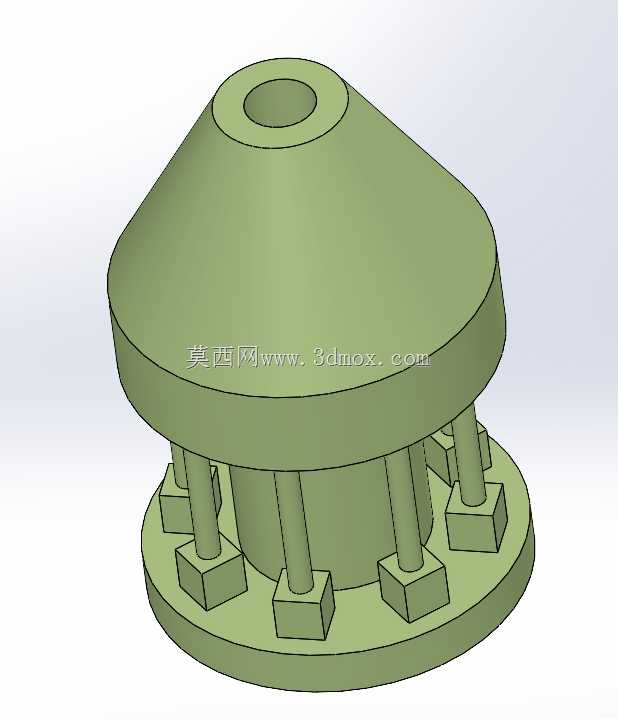

　　该零件属于典型的对称式机械连接基座类构件，整体采用上部锥台、下部柱体带周向凸块的组合结构，核心功能是实现多管路或多杆件的定位对接与载荷传递，常见于小型流体控制装置、气动回路集成模块或是精密工装的定位连接工位。从结构设计逻辑来看，整体采用全对称布局，周向均匀分布8处杆状连接位与8处方形限位凸块，这种均布设计能够保证周向受力均匀，避免单侧载荷集中导致的连接失效，同时对称基准的设置也大幅降低了加工过程中的装夹找正难度，无论是车削加工锥面还是铣削加工周向凸块，都可以通过一次装夹配合分度机构完成多数特征加工，减少重复装夹带来的形位误差。

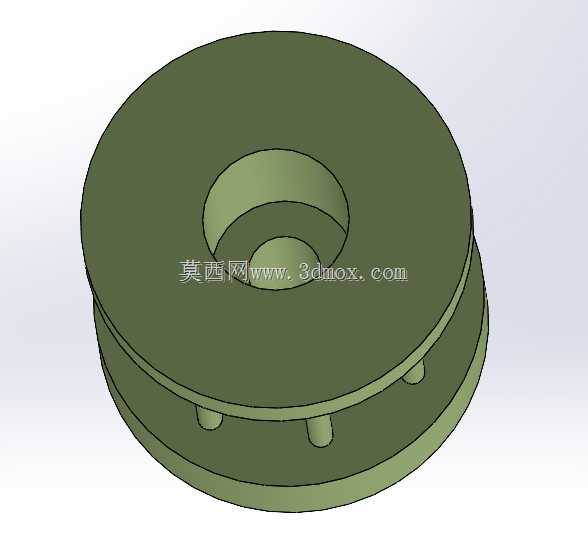

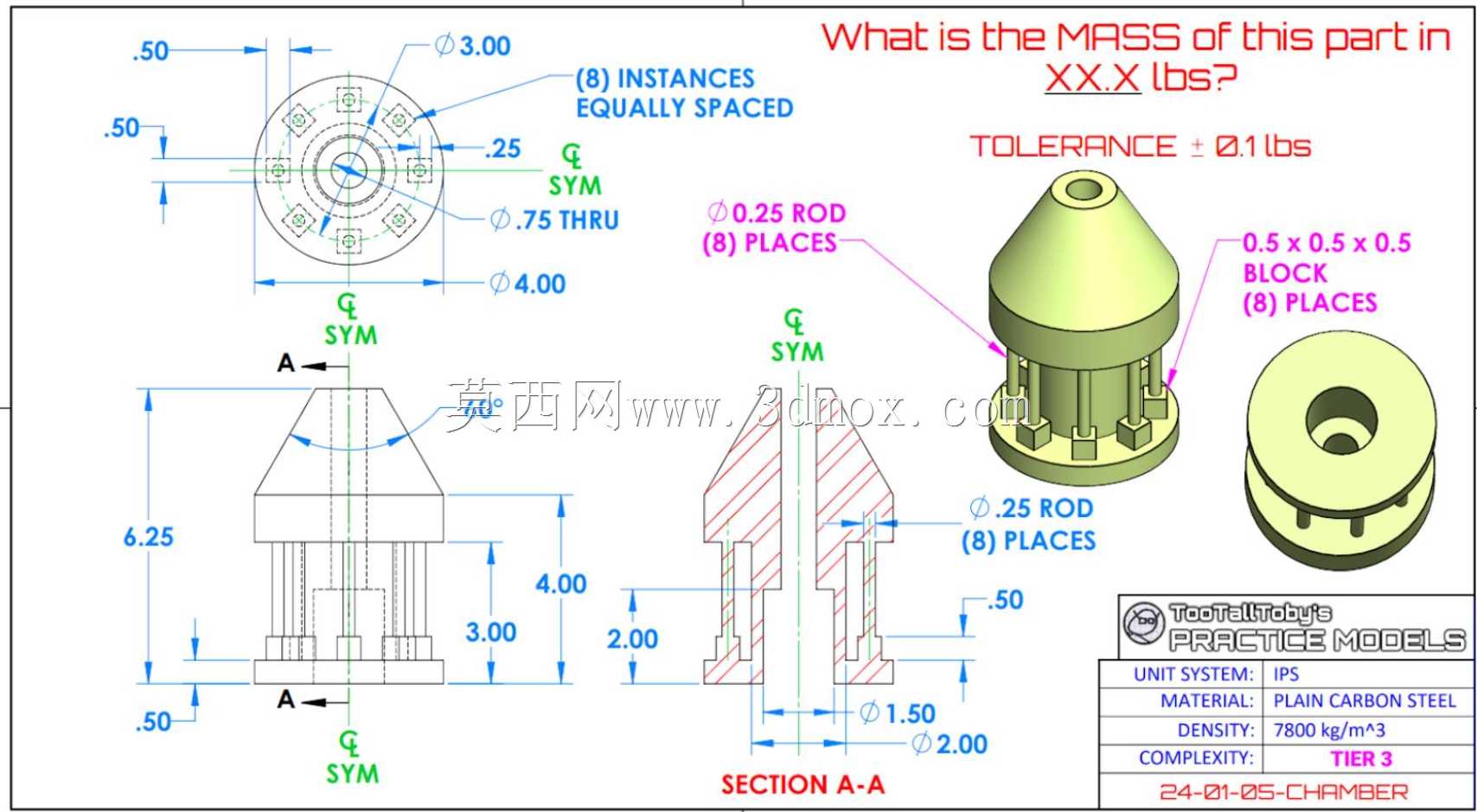

　　尺寸边界方面，零件最大外圆直径为4.00英寸，总高度控制在6.25英寸，下部柱体段高度为4.00英寸，其中底部安装贴合面厚度为0.5英寸，能够保证安装时的贴合刚度，避免紧固后基座出现翘曲变形。中心设置直径0.75英寸的贯通孔，作为主流道或是中心定位杆的穿装通道，中心孔上端设置直径3.00英寸的环形安装面，用于对接上部配套的端盖或是对接接头，环形面距离零件顶端面的高度为0.5英寸，能够为对接件提供足够的支撑面，同时保证密封件的压缩量处于合理区间。周向分布的8处直径0.25英寸的杆状结构，既可以作为流体分流的支路通道，也可以作为定位销柱实现与上部配套零件的周向限位，对应位置的8处0.5×0.5×0.5英寸方形凸块，则是用于卡接配套的锁紧环，实现零件轴向的快速锁止，无需额外设置螺纹紧固件即可完成轴向固定，适合需要快速拆装的工位场景。

　　从工程应用角度考量，该零件的公差设置将整体质量公差控制在±0.1磅，对应材料选用普通碳素钢时，密度参数匹配常规结构钢的物理特性，设计阶段通过质量反推的方式验证建模尺寸的准确性，也能够帮助加工环节快速校验毛坯去除量是否合理，避免加工过程中出现尺寸超差导致的零件重量偏离设计区间。零件的所有锐边位置均做了0.25英寸的圆角处理，既能够减少应力集中，提升零件的抗疲劳载荷能力，也能够避免装配过程中锐边划伤操作人员或是损坏密封元件。在实际安装场景中，该零件底部的环形端面作为安装基准面，通过中心孔与设备上的定位凸台配合实现初步定位，周向的方形凸块卡入安装座的对应卡槽后，旋转一定角度即可完成锁止，安装流程简便，定位精度可靠，适合小空间内的多通路集成连接场景，能够有效减少管路接头的占用空间，提升集成模块的紧凑性。
