BIM场景用立体数字标识构件

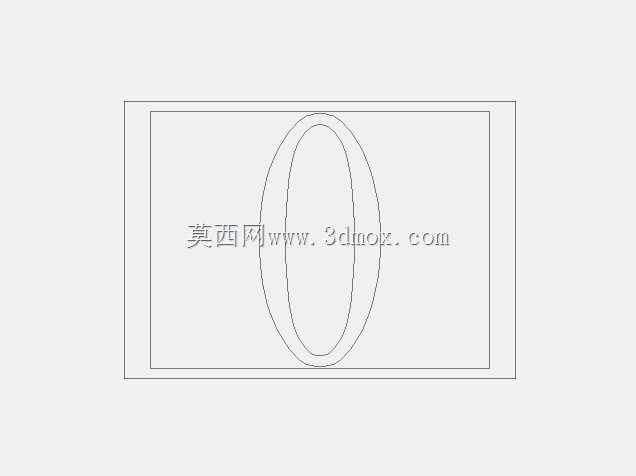

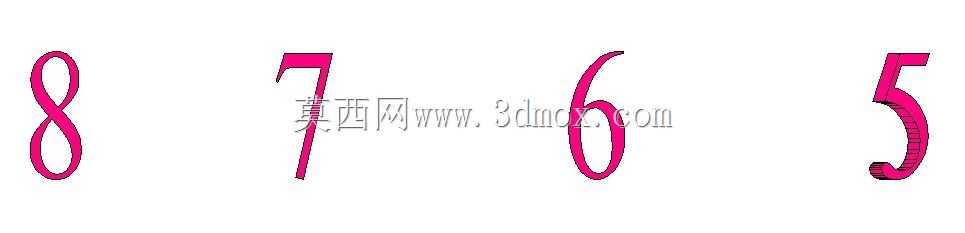

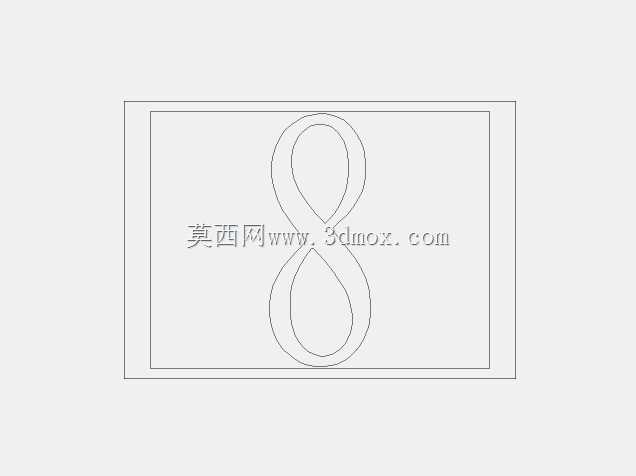

　　在BIM协同建模、车间工位标识、设备状态可视化标注、管线介质流向标记这类实际工程场景里，经常需要用到标准化的立体数字标识构件，这套0-9立体数字构件就是针对这类需求设计的可复用建模元素。做过BIM360平台模型上传的工程师都清楚，直接导入零散的文字标注经常会出现材质丢失、可见性错乱、比例失调的问题，尤其是在多专业协同的模型里，不同专业插入的标注样式不统一，会导致整体模型出图时标注层级混乱，甚至在漫游视角下出现标注穿模、遮挡核心设备结构的问题。这套数字构件采用嵌套族的设计逻辑，每个独立数字作为基础单元族，再整合为可整体调用的集合族，使用时可以直接在项目文件里载入，根据标注位置的实际空间调整单个字符的可见性，不需要单独拆分导入零散模型。

　　从设计细节上看，每个数字的立体厚度做了统一的参数约束，字符的笔画宽度按照工程标识的可视距离做了优化，在10-50米的常规车间漫游视角下，不会因为笔画过细出现显示锯齿，也不会因为笔画过粗挤占设备安装空间的表达位置。材质参数做了开放设置，使用者可以根据标识的应用场景直接替换材质属性，比如安全警示类的数字可以替换为高饱和度的警示红材质，设备编号类的数字可以替换为哑光金属材质，和周边设备的材质风格保持统一，不需要重新做贴图渲染。在安装边界上，每个数字的基准点统一设置在字符底部中心位置，排布多位数编号时，可以直接按照基准点做等距阵列，不需要反复调整每个字符的对齐基准，不管是在立式设备的侧壁做编号标注，还是在车间地面做工位号标识，

　　或是在管线支架上做段号标记，都能快速贴合安装面完成定位，不会出现基准偏移导致的字符歪斜问题。另外，构件的可见性参数做了分层设置，可以根据不同的视图精细度调整显示状态，在平面出图视图下可以自动切换为单线显示样式，不会因为立体构件的投影影响图纸线条的清晰度，在三维漫游视图下则自动加载立体渲染样式，保证可视化效果的真实感。很多工程师在做工厂数字化建模的时候，经常要花大量时间重复制作这类标识构件，这套标准化的数字构件可以直接嵌入到常用的项目族库中，遇到需要标注数字编号的场景直接调用即可，能大幅减少重复建模的工作量，也能保证整个项目里数字标识的样式统一，避免不同人员建模带来的风格差异问题。
