带黄铜螺母ACME螺纹梯形传动导螺杆结构

　　这套传动副结构在中小型进给机构、手动调节工位里的应用十分广泛，从普通车床的中小拖板微调、工装夹具的位置调整，到小型试验台的直线位移驱动，都能见到这类梯形螺纹传动副的身影。不同于滚珠丝杠的高精度高成本定位，ACME梯形螺纹的导螺杆搭配黄铜螺母，本身具备一定的自锁特性，在垂直安装或者需要断电保持位置的场景下，不需要额外加装抱闸机构就能避免负载滑移，结构可靠性更强，日常维护也仅需定期涂抹润滑脂即可，对使用环境的洁净度要求远低于滚珠丝杠，适配车间多尘、多切削液的常规加工工况。

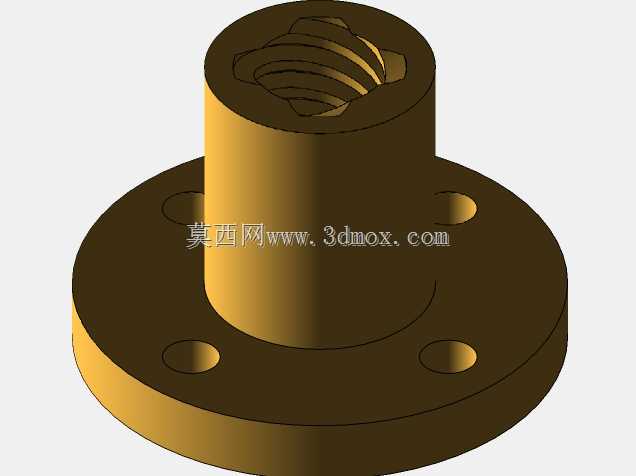

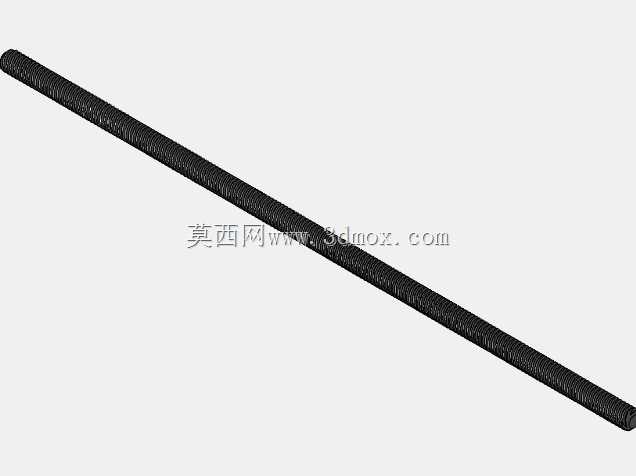

　　设计这套结构时，首先要匹配传动负载与螺距的对应关系，2mm螺距的规格适配手动微调场景，每旋转一周螺母直线行进2mm，操作人员可以通过手轮的转动角度精准控制位移量，不会因为螺距过大出现调节过冲的问题。螺杆公称直径选取10mm规格，杆部做了同轴度公差约束，长径比控制在合理区间，避免长行程下螺杆出现挠曲变形，影响传动顺滑度。配套的黄铜螺母采用法兰式安装结构，法兰端预留安装孔位，可以直接通过螺栓固定在移动滑台端面，不需要额外设计螺母抱夹结构，减少装配环节的公差累积。

　　从安装边界来看，螺杆两端需要匹配对应的支撑座，一端可以采用深沟球轴承做径向支撑，另一端如果需要手轮驱动则预留轴伸段的键槽与卡簧槽，整套传动副的安装空间不需要预留过大的避让区域，螺母的法兰外径控制在合理范围，滑台对应的安装沉孔深度仅需覆盖螺母主体厚度即可。螺纹牙型采用ACME标准的29度牙型角，相比普通公制梯形螺纹，牙侧的受力分布更均匀，黄铜材质的螺母本身具备自润滑特性，和钢制螺杆配合时摩擦系数更低，长时间往复运行也不容易出现咬合拉毛的问题，磨损后仅需更换黄铜螺母就能恢复传动精度，后期维护成本极低。在手动调节的工装设计中，这类传动副还可以配合刻度环使用，直接读取位移数值，满足常规加工的进给精度要求，不需要加装复杂的光栅尺反馈结构，就能实现0.1mm级别的位置调节精度，适配绝大多数非高精度伺服进给的直线传动场景。
