单缸立式曲柄连杆传动机构三维建模

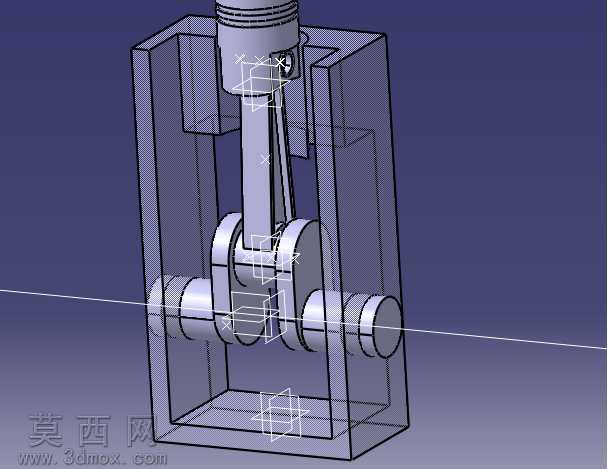

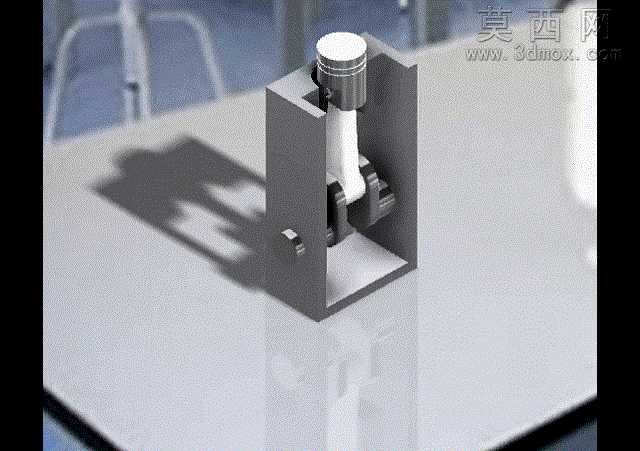

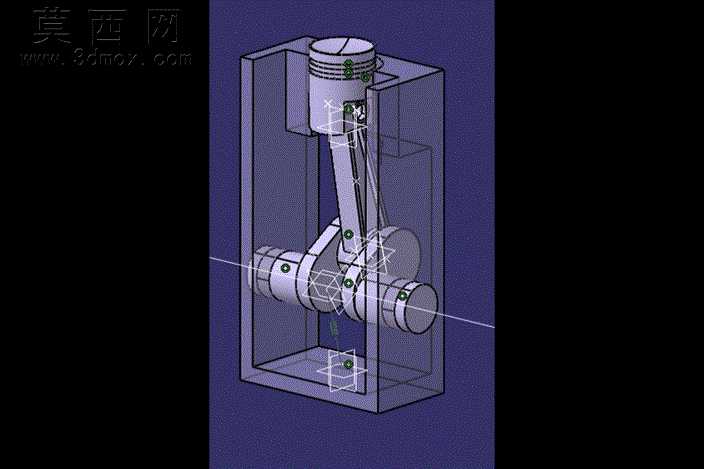

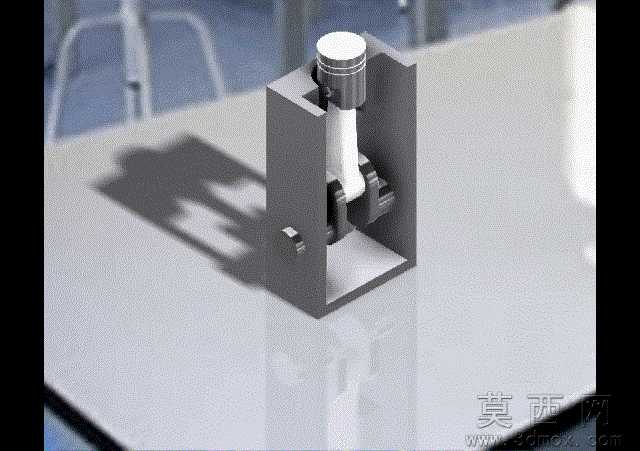

本作品为单缸立式曲柄连杆传动机构的三维建模成果，建模过程严格遵循内燃机曲柄连杆机构的实际运动逻辑与尺寸比例，在三维建模软件中首先完成各核心零件的参数化草图绘制：针对曲柄部分，精准绘制曲柄销、主轴颈的回转轮廓，通过拉伸、旋转特征生成曲柄基体，对曲柄配重块的非对称轮廓做平滑过渡处理，保证回转过程的动平衡合理性；连杆部分采用分体式建模思路，先绘制连杆大小头的同心圆轮廓，通过放样特征生成杆身的工字形变截面结构，对大小头与杆身的衔接位置做圆角应力缓释处理，还原真实连杆的轻量化与强度兼顾的结构特点；活塞部分依次绘制活塞顶、环槽、裙部、活塞销座的轮廓，通过拉伸切除特征生成三道活塞环的安装槽位，对活塞裙部的微椭圆型面做曲面拟合，还原实际活塞的热变形适配设计。建模完成后对各零件进行虚拟装配，通过同轴心、重合、距离等配合约束完全还原机构的运动自由度，仅保留曲柄绕主轴回转、连杆绕曲柄销摆动、活塞沿缸套轴线往复运动的合理运动副，无过约束或欠约束问题。材质渲染阶段，对缸套、机架部分赋予哑光灰色铸铁材质，调整粗糙度参数还原铸铁件的磨砂质感；对曲柄、连杆赋予调质钢材质，添加轻微金属反光效果；对活塞赋予铝合金材质，调高漫反射亮度体现铝合金的轻质金属特性；对活塞销、曲柄销等耐磨件赋予渗碳淬火钢材质，添加细微的表面纹理体现加工痕迹。场景搭建时采用浅灰色哑光地面作为承载，添加顶光与侧光组合的三点照明方案，开启软阴影效果让机构投影自然柔和，清晰呈现各零件的装配层次与结构轮廓。该机构完整复现了内燃机中将活塞往复直线运动转化为曲柄回转运动的核心传动逻辑，各零件的结构细节均符合机械设计规范，可用于运动仿真演示、机械原理教学展示、相关动力组件的结构参考，装配完成的机构可直接导入运动仿真模块添加旋转驱动，直观观测活塞行程、曲柄转角、连杆摆角之间的运动对应关系，验证曲柄连杆机构的运动学特性。
