embrayage型摩擦离合器爆炸展示结构

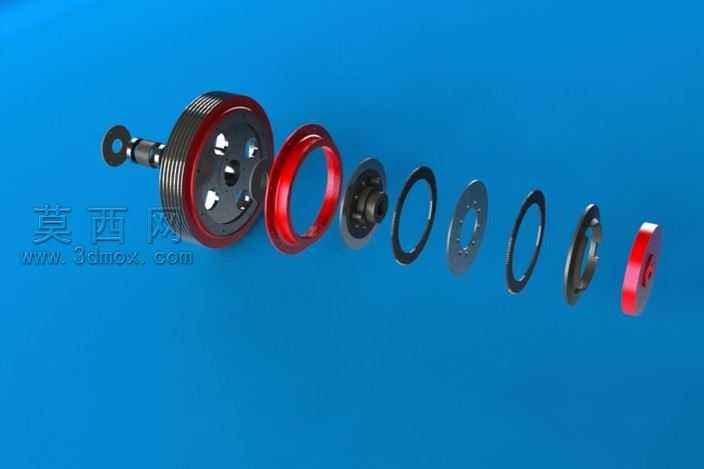

本作品采用SolidWorks2010完成全参数化三维建模，通过爆炸视图的呈现形式完整拆解embrayage型摩擦离合器的全部组成零件，清晰展现各部件的装配层级与配合关系。建模阶段严格遵循机械设计公差规范，对主动轮盘、摩擦衬片、压盘、从动毂、复位弹簧、锁紧轴件等核心零件逐一进行特征构建：主动轮盘外圈的防滑滚花纹理采用圆周阵列特征实现，还原实物的握持与传动防滑属性；摩擦衬片的环形结构通过拉伸切除完成内外径精准匹配，预留的安装孔位与压盘、从动盘的定位凸台完全对应，保证虚拟装配时的同轴度要求。材质渲染环节针对不同零件的实际材质属性配置对应材质球：金属壳体与轴件赋予抛光合金钢材质，调整金属度与粗糙度参数还原机加工金属的冷冽光泽；红色摩擦衬片赋予耐高温复合材料材质，添加细微的颗粒质感模拟摩擦材料的表面肌理；密封胶圈类零件赋予丁腈橡胶材质，调整柔化反射参数表现橡胶的半哑光质感。整体场景采用纯净蓝色背景布光，通过三点打光法消除零件暗部死黑，突出各零件的轮廓边界与结构细节，爆炸视图的零件排布沿中心轴线等距展开，既符合机械装配的逻辑顺序，也让观看者能够直观理解离合器接合、分离状态下各部件的运动路径。设计过程中重点考量摩擦离合器的动力传递逻辑，建模时对摩擦面的接触面积、压盘的施压行程、弹簧的复位行程均做了参数化关联，可通过修改全局参数快速调整离合器的扭矩适配规格，为后续的工程出图、运动仿真、有限元摩擦受力分析提供完整的三维模型基础，模型各零件间无干涉错配，装配约束完整，可直接导入各类三维软件进行二次开发或方案验证。
