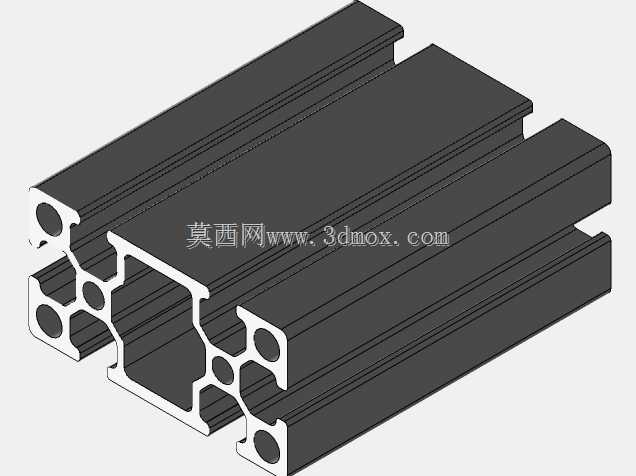

欧标4080工业铝合金挤压型材结构

　　这款4080规格的工业铝挤压型材，是自动化设备框架搭建场景中应用占比极高的基础结构件，在非标设备机架、生产线防护围栏、物料周转台架、检测设备支撑结构、小型工作台搭建中都能看到它的身影，相比传统方管焊接结构，它无需焊接作业，所有连接都可通过配套的T型螺栓、角件、内置连接件完成装配，后期调整改造时仅需松紧紧固件就能变更结构布局，不会像焊接结构那样切割改动后留下不可逆的损伤，也不会产生焊接变形导致的装配精度偏差。从截面设计来看，这款型材采用40mm×80mm的矩形外轮廓，截面壁厚均匀，挤压成型后直线度控制在常规工业级精度范围内，型材表面做了阳极氧化处理，耐磨抗腐蚀，日常车间环境下使用不会轻易出现氧化锈蚀的问题，

　　表面硬度也能满足日常装配过程中的磕碰剐蹭要求，不会轻易留下划痕影响外观。截面的槽口采用标准欧标T型槽设计，槽宽适配常规M6、M8规格的T型螺栓，装配时螺栓可直接从槽道任意位置滑入，不需要提前在型材上打孔攻丝，大幅缩短了框架搭建的前期加工周期。截面内部的空腔设计兼顾了结构强度与轻量化需求，多道加强筋沿着型材长度方向贯通布置，在80mm跨度方向上的抗弯性能表现优异，作为水平承载梁使用时，搭配对应规格的端盖、脚轮、脚杯等配件，可满足中等载荷的设备支撑需求，不会出现明显的下挠变形。型材两端的截面预留了端盖安装的卡位，装配时可直接卡入塑料或金属端盖，封闭截面空腔避免车间内的切屑、灰尘落入槽道内部，也能提升整体结构的外观整洁度。在安装边界上，

　　这款型材的中心孔位、槽道位置都遵循统一的工业铝型材装配标准，和同系列的4040、40120等规格型材可以完全兼容拼接，搭建多层框架、跨距结构时不需要额外做转接加工，连接角件的安装孔位也和型材槽道位置完全匹配，装配时不需要反复测量对位，只要将角件卡入对应槽位锁紧螺栓就能保证连接的垂直度与平行度。在实际设备搭建中，这款型材既可以作为主框架的竖向支撑立柱，也可以作为横向的承载横梁，搭配对应的槽条、面板安装件，还可以直接在型材槽道内嵌入亚克力板、钣金门板作为设备防护，不需要额外做门框焊接，整个装配过程全部采用干式连接，没有焊接烟尘、油漆喷涂等污染工序，符合现代车间的环保装配要求。对于结构设计从业者来说，

　　这类标准型材的三维模型可直接调用到装配体中，不需要从零绘制截面草图再做拉伸特征，能大幅缩短非标设备的设计周期，建模时仅需按照实际需求的长度对型材做截断，再调用对应的连接件模型就能完成整体框架的虚拟装配，提前验证各部件的安装间隙，避免现场装配时出现干涉问题。
