工业框架搭建用40系列欧标槽铝型材

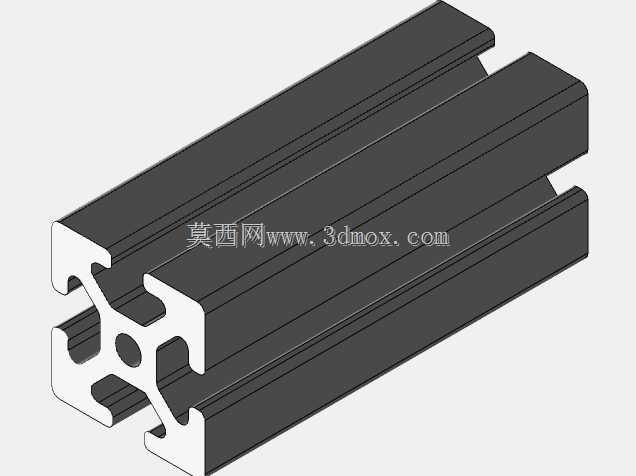

　　做非标设备机架这么多年，4040规格的铝型材几乎是每个项目绕不开的基础构件，从桌面级小型测试工装到整线设备的外围防护框架，再到输送线的支撑主梁，都能看到这类型材的身影。这次的截面设计完全贴合欧标槽的通用安装标准，四个方向均预留标准T型槽道，槽口尺寸适配市面通用的T型螺栓、法兰螺母，不需要额外做攻丝处理，现场组装时只需要把对应连接件卡入槽道，拧紧螺栓就能完成框架拼接，相比传统方管焊接的机架，省掉了焊接后打磨、喷漆、尺寸校正的多道工序，后期如果需要调整设备布局、增减功能工位，只需要松开对应位置的螺栓就能重新拆装调整，不会像焊接机架那样改动就需要切割破坏原有结构。从截面结构来看，四个角的空腔做了等壁厚设计，

　　中间的十字加强筋把内部分隔成四个独立腔室，既保证了四个方向的抗弯抗扭性能一致，也避免了实心铝料带来的成本过高、整机重量偏大的问题，常规4040型材的单位米重控制在合理区间，单人就能完成两米长度内的型材搬运、组装作业，不需要额外借助吊装设备。安装边界上，这类型材的端面可以直接配套40系列的端面连接板、脚轮安装座、可调脚杯，槽道内可以嵌入密封条、有机玻璃板、钣金封板，做设备外围防护的时候不需要额外做安装孔位，直接把封板顺着槽道插入就能固定，密封胶条嵌入后可以有效阻挡车间内的切削液、粉尘进入框架内部，适合机加工车间、自动化装配线的长期使用场景。设计的时候特意把槽口的边缘做了小圆角过渡，避免组装的时候尖锐边角划伤操作人员，

　　截面的壁厚公差控制在工业级通用标准范围内，和同系列的4080、40120型材拼接时，槽道可以完全对齐，不需要额外做转接件就能完成不同规格型材的组合搭建，不管是做小型的物料周转车、设备操作工作台，还是大型的设备防护围栏、生产线支撑框架，都能通过不同长度的型材切割、标准连接件组合实现，不需要开模定制特殊截面的型材，能大幅缩短非标项目的设计、加工周期，降低整体的物料成本和加工成本。
