Nema17步进电机外壳参数化结构设计

　　在桌面级数控设备、小型自动化模组、3D打印传动单元、实验室精密位移平台这类对安装空间有严格限制的场景里，Nema17规格步进电机的选型适配一直是结构设计环节的高频工作。很多时候整机布局需要根据安装空间调整电机的机身长度、出线方向、轴伸尺寸，直接调用现成成品电机模型往往会和周边结构产生干涉，这时候一套可灵活调整参数的电机外壳模型，就能大幅减少重复建模的工作量。

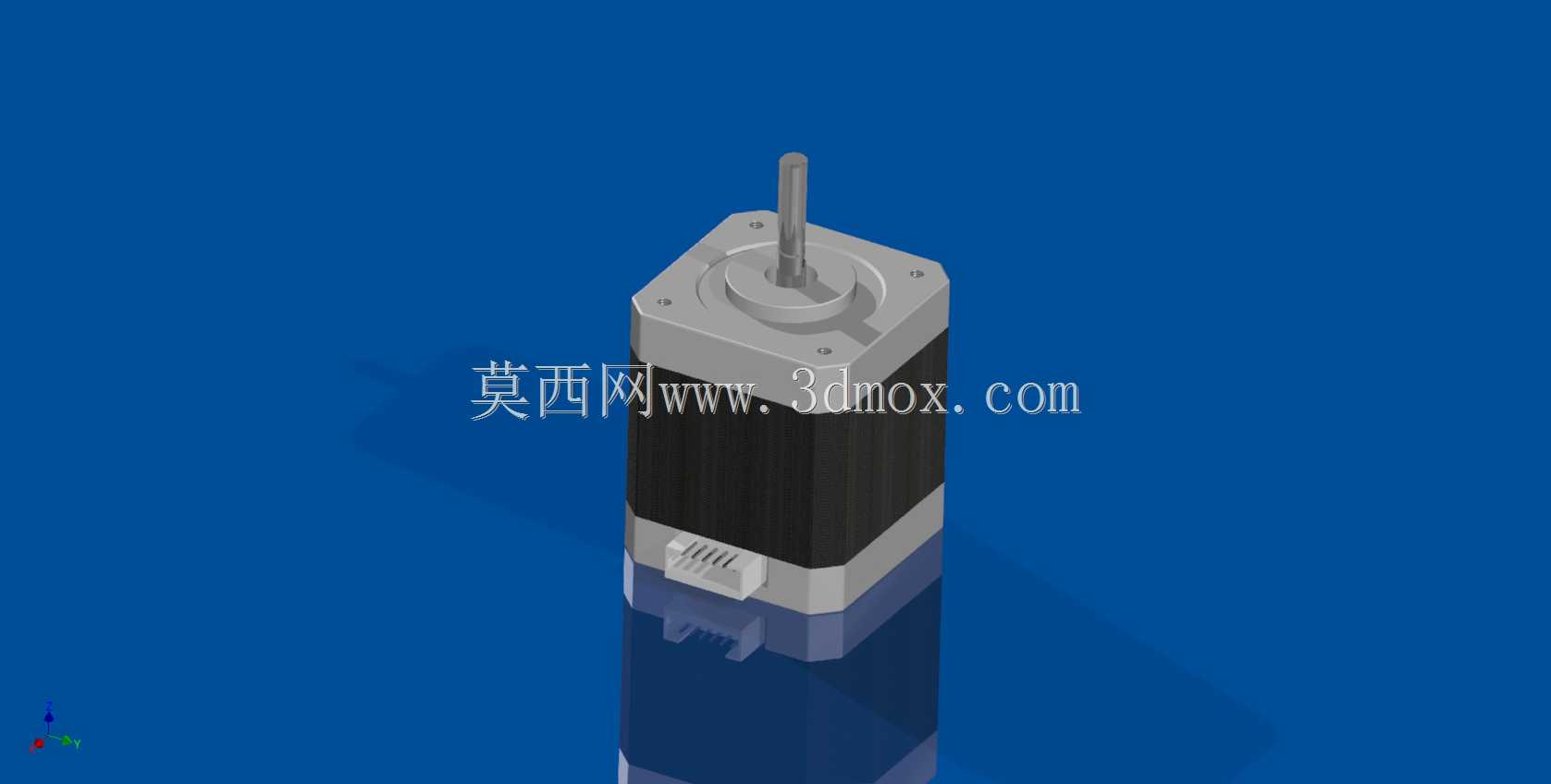

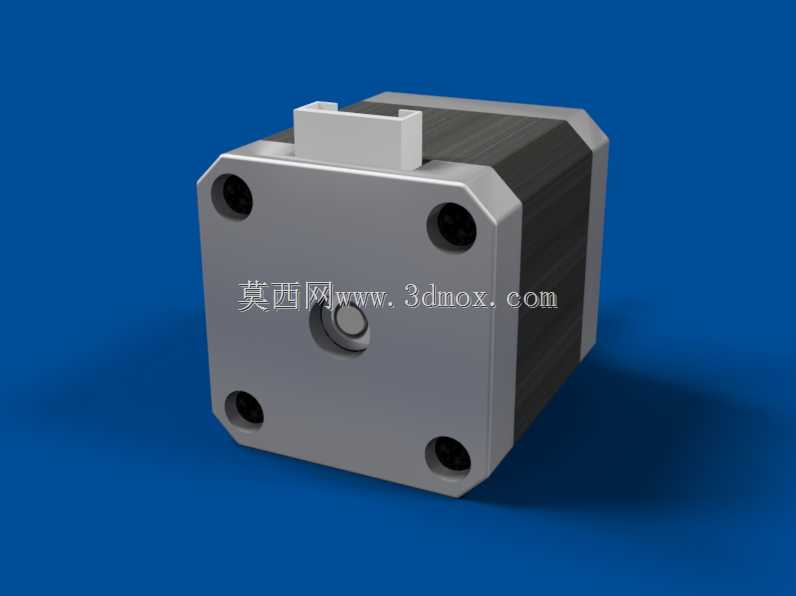

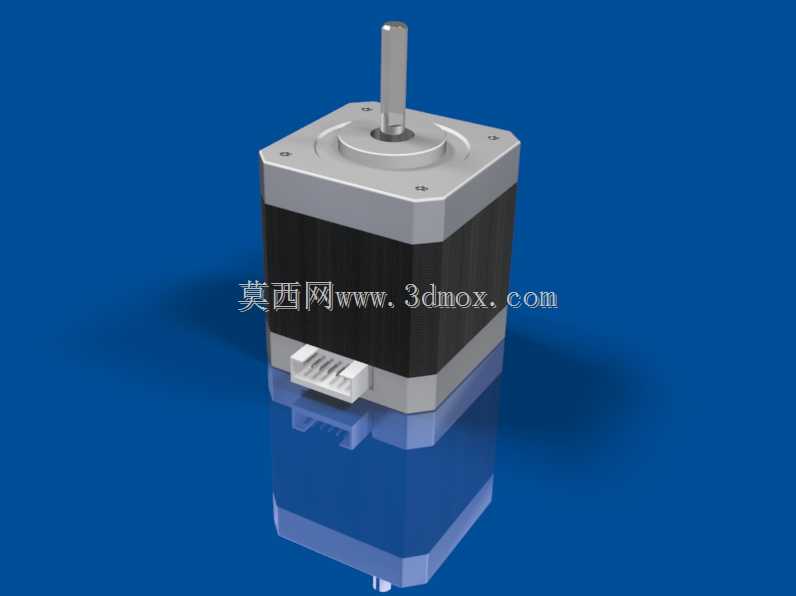

　　这套模型聚焦Nema17步进电机的外部结构，没有构建内部绕组、转子、磁钢等零件，核心是还原电机对外的所有安装配合边界：前端盖的安装孔位严格遵循Nema17标准的42mm法兰安装尺寸，四个M3安装孔的中心距保持31mm的标准规格，轴伸部分的直径、出轴长度预留了常规适配范围，后端盖的结构、侧面出线座的位置都按照量产通用电机的外形做了还原，机身的方形截面尺寸严格控制在42mm×42mm的标准边界内，不会出现和安装座、同步轮、电机固定支架的配合偏差。

　　设计时特意把外壳的各个组成部分做了可参数化调整的拆分：机身筒体的长度可以根据实际选型的电机扭矩等级对应调整，不同扭矩的Nema17电机机身长度从20mm到60mm不等，调整筒体长度就能快速匹配对应规格；前端盖的止口尺寸、轴伸的台阶长度可以根据搭配的联轴器、同步轮安装需求微调，出线座的位置可以根据设备走线方向调整到侧面四个方位的任意一侧，不用重新绘制整个端盖结构。

　　实际做设备结构校核的时候，这套模型可以直接导入装配体，用来验证电机和周边结构的间隙：比如检查电机安装后和设备侧板的距离是否够走线，轴伸长度是否能让同步轮和带轮处于同一平面，后端盖是否会和设备内部的线槽、电路板产生干涉。对于做非标小型设备的结构工程师来说，不用每次都花时间测绘电机外形，调整几个参数就能得到适配当前设计的电机模型，能把更多精力放在整机传动逻辑和结构强度的校核上。模型的外壳表面做了和实物一致的细节处理，端盖的安装沉孔、出线座的卡扣结构、机身的散热筋细节都有还原，做设备渲染展示的时候也能直接使用，不用额外做外观优化。
