侧出轴直流减速齿轮电机结构

　　在小型自动化输送线、桌面级工装夹具、智能仓储分拣模组这类对安装空间有严格限制的场景里，侧轴输出的直流齿轮电机一直是结构选型里的高频选项，和常规同轴输出的电机不同，侧轴布局能把动力输出方向偏移出电机主体的轴线范围，在设备内部空间局促、动力需要侧向传递的工位上，能大幅减少整体安装的投影面积，避免和周边的走线槽、传感器支架、传动轮组产生结构干涉。从实际使用的工况来看，这类电机常被用在需要低转速大扭矩输出的轻载传动环节，比如小型传送带的驱动辊、自动上料机构的拨轮、智能柜的锁止传动组件，不需要额外加装转角换向的齿轮箱，就能直接把动力传递到侧向布置的负载端，减少了中间传动环节的间隙累积，也能降低整套传动结构的装配复杂度。

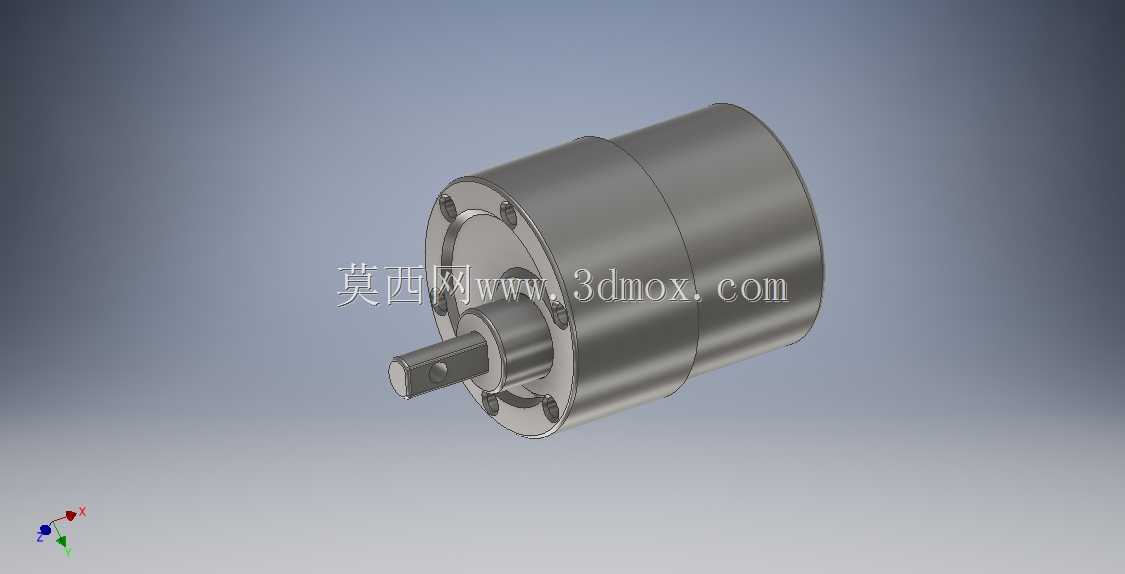

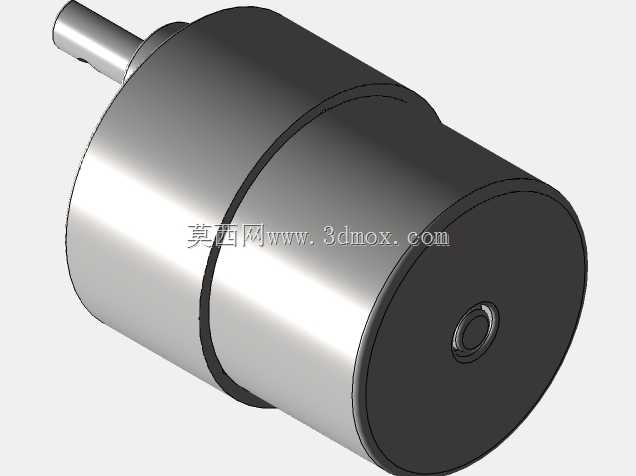

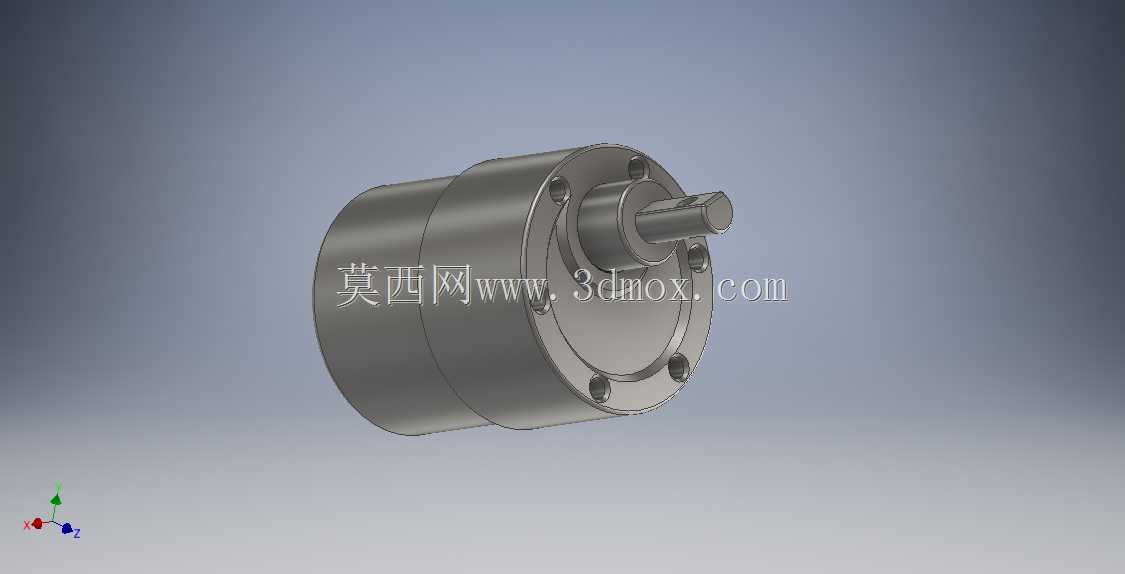

　　从结构设计的逻辑来看，这款侧轴直流齿轮电机采用了集成式的减速箱与电机主体一体化设计，电机本体的圆柱形外壳和前端减速箱端盖通过周向布置的紧固螺钉连接，端面上的安装孔位采用等距圆周排布，既可以通过端面法兰直接固定在设备安装板上，也可以配合抱紧式安装座实现圆柱面的夹持固定，适配不同的安装工况需求。输出轴从减速箱的侧端面伸出，轴端采用标准的圆柱轴带扁位结构，不需要额外加工键槽就能通过紧定螺钉实现和传动轮、摇臂等负载的可靠连接，避免传动过程中出现轴与连接件的相对打滑，这种扁位结构在小扭矩传动场景下装配效率更高，也能降低配套零件的加工成本。

　　设计过程中首先要匹配直流电机的输出转速和减速箱的传动比，确保输出轴的扭矩和转速能覆盖目标工况的负载需求，减速箱内部的齿轮组采用直齿圆柱齿轮传动，加工和装配难度更低，传动效率也能满足轻载场景的使用要求，齿轮和轴的配合采用过盈加粘接的固定方式，在小扭矩工况下能避免齿轮和轴之间出现相对转动，提升长期运行的可靠性。电机外壳采用拉伸铝材质，既能保证结构强度，也能通过外壳表面散发电机运行过程中产生的热量，避免长时间负载运行出现过热退磁的问题。

　　安装边界方面，电机主体的圆柱外径是选型时首先要确认的尺寸，直接决定了安装座的夹持孔径或者法兰安装的开孔尺寸，输出轴的伸出长度和轴径要和配套的传动零件内孔尺寸匹配，端面上的安装孔中心距需要和设备安装板的固定孔位对齐，避免装配时出现错位无法安装的问题。侧轴的输出中心和电机主体轴线的偏心距是这类电机的核心安装参数，在做整体结构布局时需要提前核算这个尺寸，确保输出轴的中心和负载的传动中心重合，避免出现偏心传动导致的额外径向力，加剧输出轴轴承的磨损，缩短电机的使用寿命。

　　在实际装配调试时，要注意输出轴的径向负载不能超过轴承的额定承载范围，尤其是皮带传动的场景下，皮带的张紧力不能过大，否则会导致输出轴弯曲变形，或者轴承提前失效。电机的供电接线要做好绝缘防护，避免和周边的金属结构件出现短路，减速箱内部在出厂时已经预涂了润滑脂，日常使用不需要额外加注润滑，减少了后期维护的工作量。和同轴输出的电机相比，这种侧轴结构的电机在布局时更灵活，尤其是在设备内部空间狭长、电机需要沿着安装板侧面布置的场景下，不需要额外增加同步带或者锥齿轮换向结构，就能直接实现动力的侧向传递，能有效压缩整套机构的整体体积，让设备结构更紧凑。
