90度出线USB B母面板安装连接器结构

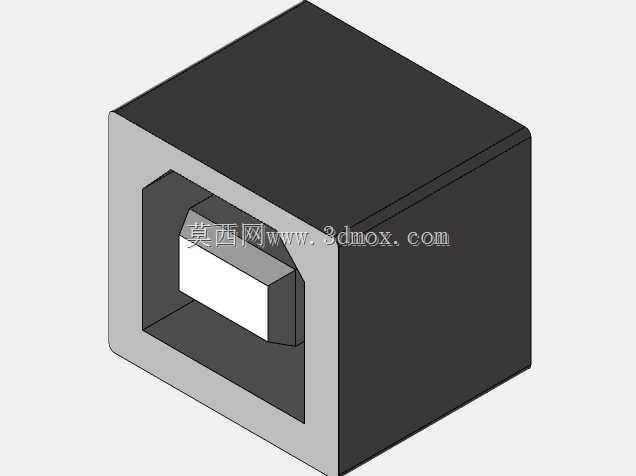

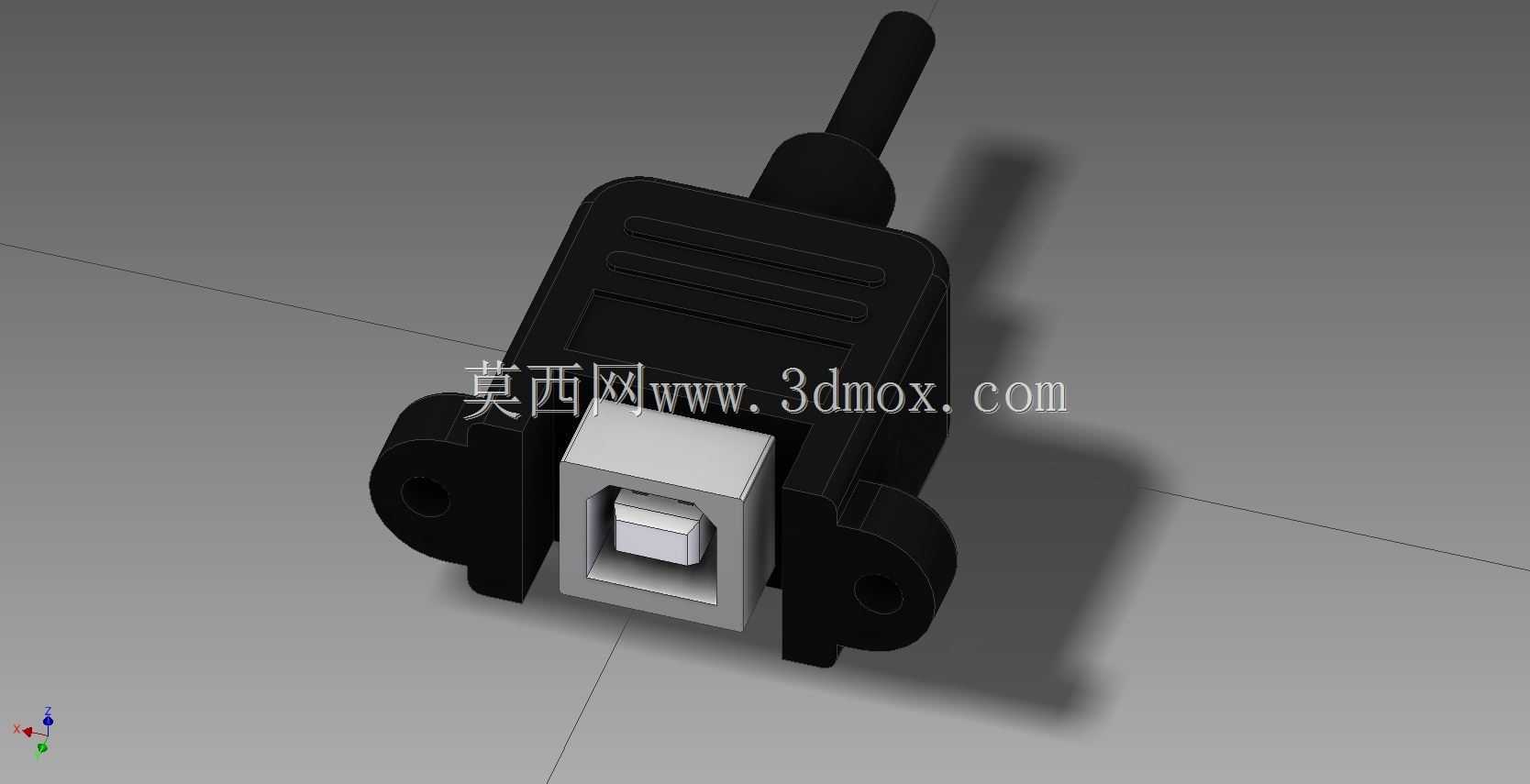

　　在工业控制机柜、嵌入式设备面板、机床操作终端的布线场景中，常规直出式USB B型接口往往会因为线缆弯折半径不足、柜门开合剐蹭、外部接线拉扯等问题，导致接口松脱、线缆芯线断裂，甚至造成设备通讯中断，这类故障在设备日常运维中占外接接口故障的近三成，而90度侧向出线的面板安装型USB B母连接器，正是针对这类安装痛点优化的接插部件。这款连接器的出线方向与接口插接方向呈90度直角，线缆从接口侧方延伸，安装完成后线缆不会在面板外侧形成垂直凸起，能大幅压缩面板外侧的占用空间，适配柜门与面板间距较小的封闭机柜安装场景，避免柜门关闭时挤压线缆造成的损伤。从结构设计来看，连接器主体采用带安装耳的一体式塑壳结构，两侧的安装耳预留了标准螺丝过孔，

　　可直接通过M2.5规格的面板螺丝固定在设备面板的预留开孔上，安装后整体与面板贴合紧密，不会出现晃动松旷的问题；接口端的金属屏蔽壳与塑壳做了卡扣式嵌合设计，能有效降低外部电磁干扰对USB信号传输的影响，适配工业环境下的复杂电磁工况。设计过程中需要重点把控几个核心边界：首先是面板开孔的尺寸匹配，这款连接器适配的矩形开孔尺寸需严格匹配接口本体的外形公差，两侧安装孔的中心距要控制在对应公差范围内，避免安装时出现塑壳受挤压变形，导致内部端子对位偏移的问题；其次是出线端的线缆弯折预留，虽然是90度出线结构，在线缆根部仍然做了锥度过渡的应力释放结构，能避免线缆反复弯折时根部护套开裂，延长线缆的使用寿命；

　　另外接口内部的端子排布完全遵循USB B型接口的标准定义，公头插接时的插拔力控制在标准范围内，既不会因为插拔力过小导致接触不良，也不会因为插拔力过大造成用户操作困难，同时接口内部做了防呆结构，能避免公头反插损坏端子。在实际设备选型应用中，这类连接器常被用于工业打印机、数控系统操作面板、外置数据采集模块的面板通讯接口，相比直接焊接在PCB上的板载USB接口，面板安装式的结构能将插拔时的外力直接传导到设备面板上，不会对内部PCB造成应力拉扯，有效提升设备接口的抗损坏能力，尤其适合需要频繁插拔USB线缆的设备工况，能大幅降低接口损坏带来的设备维护成本。建模过程中对安装耳的厚度、塑壳的加强筋位置、屏蔽壳的卡扣结构都做了细节还原，能直接用于设备面板的开孔干涉校验、布线空间模拟，也可作为接插件选型时的结构参考，帮助结构工程师在设计阶段提前预判安装风险，优化设备面板的布局合理性。
