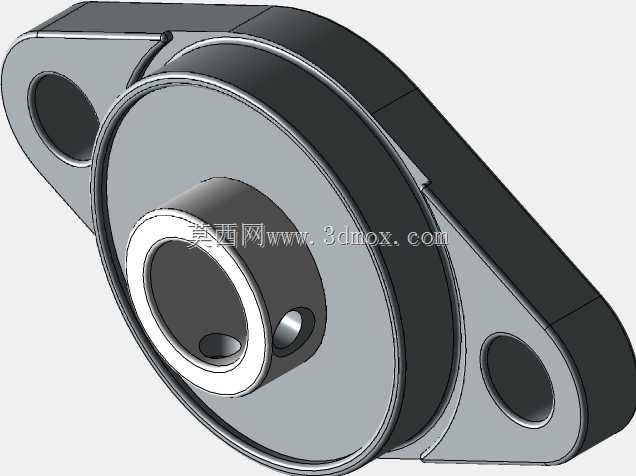

FL08菱形法兰带座轴承组件结构设计

　　在轻工输送线、小型机床进给机构、食品包装传动辊组这类对安装空间有严格限制的场景里，菱形法兰式带座轴承一直是短轴端支撑的首选部件，本次建模的FL08规格法兰轴承组件，就是针对这类窄安装位工况做的结构还原。不同于立式座轴承需要预留底部安装沉台的空间，菱形法兰的两个安装耳沿轴承中心对称分布，安装面直接贴合设备墙板即可完成固定，不需要额外加工支撑凸台，对于壁厚较薄的设备护板、铝型材框架类结构来说，能大幅降低安装面的加工难度。

　　从功能特性来看，这类法兰轴承属于预调心型带座轴承组件，内置的轴承外圈与法兰座内孔采用小间隙配合，当传动轴存在轻微的同轴度偏差、或者设备运行中出现小幅振动偏转时，轴承可以自动调整角度补偿偏差，避免轴承受额外的径向附加载荷，有效延长支撑部件的使用寿命。配套的FL08法兰垫片垫在法兰座与安装面之间，一方面可以弥补安装面的平面度误差，避免法兰座锁紧后出现内孔变形卡滞轴承的问题，另一方面对于有一定防腐要求的工况，非金属材质的垫片还能隔绝金属接触面的电化学腐蚀，减少后期维护拆卸的难度。

　　设计思路上，整个组件的建模完全遵循实际加工装配的逻辑：首先确定轴承内孔的公称直径为8mm，匹配常用的8mm光轴传动方案，轴承主体的外圈直径、整体厚度都按照行业通用的FL08系列参数做等比例还原，两个安装耳的中心距严格控制在标准公差范围内，安装孔直径适配M6规格的内六角螺栓，安装时不需要额外扩孔或者配钻。法兰座的主体采用压铸成型的结构特征，建模时特意保留了安装耳与主体连接位置的铸造圆角，避免应力集中导致安装锁紧时出现耳板断裂的问题；轴承内圈的顶丝孔位置也做了精准还原，实际装配时将顶丝对准轴上的定位平面锁紧，就能防止轴转动时与轴承内圈出现相对滑动，保证扭矩传递的稳定性。

　　外形尺寸与安装边界方面，整个组件的最大外轮廓宽度由两个安装耳的外边缘决定，安装时只需要在设备墙板上开出略大于轴承外圈直径的过孔，再按照安装孔中心距加工两个螺栓过孔即可完成安装位准备，不需要做大尺寸的沉槽加工。法兰座的安装面为全平面结构，与墙板的接触面积足够大，锁紧螺栓后不会出现局部压强过大压溃墙板的问题，即使是采用1.5mm厚度的冷轧钢板做设备护板，也能稳定支撑该轴承组件。轴承内孔的轴向定位台阶尺寸也做了还原，装配时轴端插入内孔到台阶位置即可确定轴向安装位置，不需要额外做轴用挡圈的定位槽，简化了配套轴类零件的加工工序。

　　实际选型使用时需要注意，这类法兰轴承主要承受径向载荷，能承受的轴向载荷较小，不适合用于有较大轴向推力的传动场景；如果应用在有粉尘、喷淋的工况下，还需要在轴承外侧加装配套的密封圈，避免杂质进入轴承滚道加速磨损。建模过程中所有配合面的公差都按照实际装配要求做了预留，法兰座与轴承外圈的配合、内圈与轴的配合都符合基孔制的常用公差带要求，导入装配环境后可以直接做干涉检查、运动仿真，不需要额外调整配合间隙，能直接用于小型设备的传动结构设计参考，也可以作为标准件库的组件直接调用，缩短非标设备设计时的标准件建模周期。
