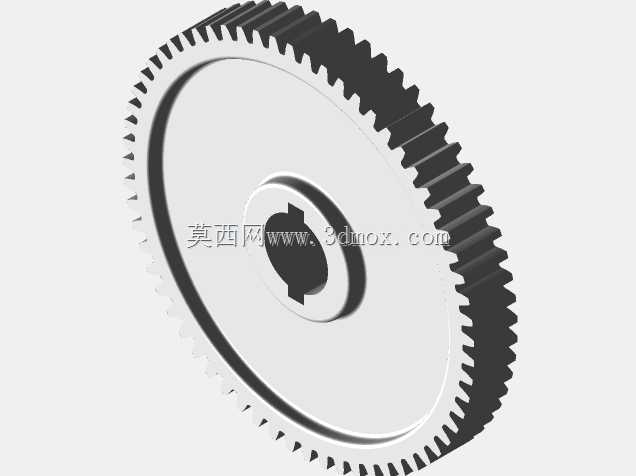

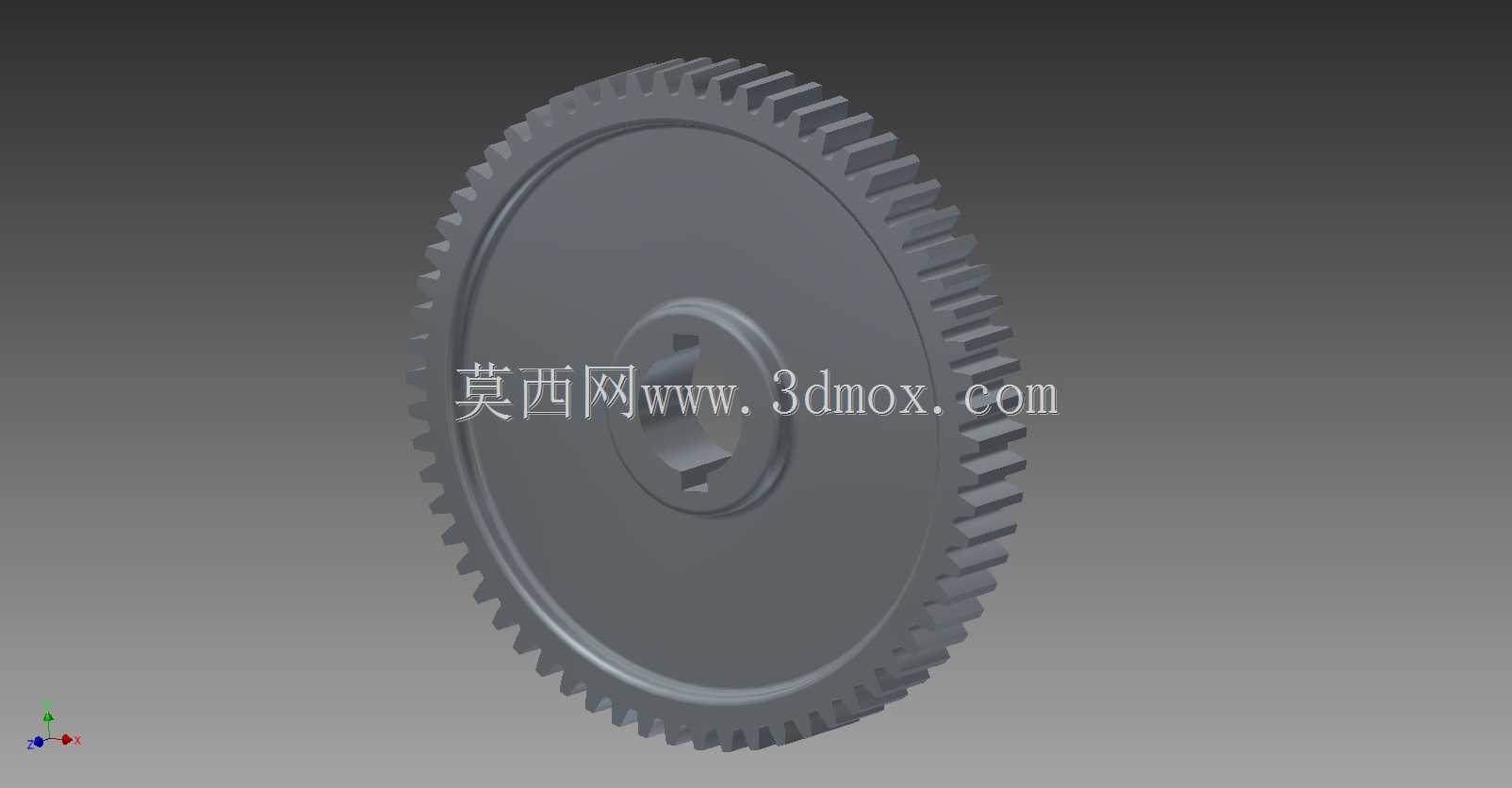

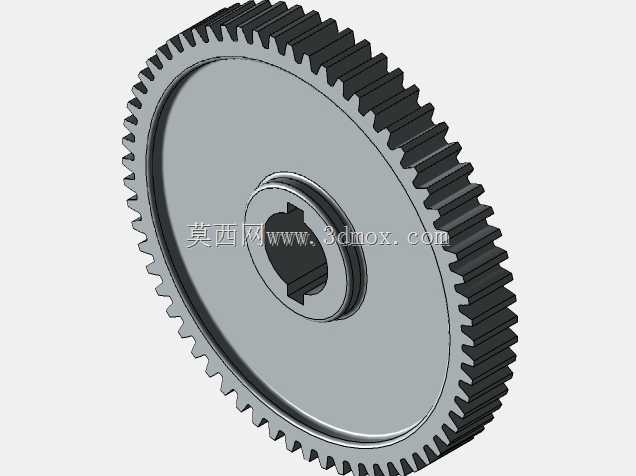

小型车床用64齿变速传动正齿轮

　　在小型台式金属车床的主轴变速系统中，这类64齿的正齿轮承担着核心的转速切换与扭矩传递作用，常见于6英寸规格的台式车床变速机构内，是床头箱传动链中实现进给与主轴转速匹配的关键零件。从实际应用场景来看，小型台式车床多用于维修车间、小型加工工坊、教学实训场景，承担小尺寸金属零件的车削、端面加工、螺纹切削等作业，变速齿轮的啮合精度直接决定了车床运转的平稳性、加工件的表面质量以及传动系统的噪音水平。

　　从功能特性上看，该齿轮属于直齿圆柱齿轮，也就是正齿轮，传动过程中不存在轴向力，对支撑轴承的轴向载荷要求低，适配小型车床紧凑的床头箱内部布局，64齿的齿数设计是对应变速组内固定传动比搭配的，和同变速组内不同齿数的齿轮啮合时，可输出多档不同的主轴转速，覆盖从低速大扭矩的重切削工况到高速轻载的精车工况需求。齿轮中心的带键槽方孔结构是安装定位的核心，装配时直接和对应轴段的方轴结构配合，通过键连接传递扭矩，相比圆孔键连接，方孔配合的同轴度定位更可靠，在频繁正反转、变速冲击的工况下不容易出现连接松动的问题，也能降低装配时的对中难度，适合小型设备简化装配流程的设计需求。

　　设计这类齿轮时，首先要匹配安装边界的尺寸约束：齿轮的齿顶圆直径需要适配床头箱内相邻齿轮的中心距，保证啮合时的齿侧间隙在合理区间，间隙过大会导致传动冲击、打齿风险提升，间隙过小则会出现卡滞、运转发热、磨损加剧的问题。齿宽的设计需要兼顾传动扭矩承载能力和箱体内部的空间限制，齿宽过大不仅会挤占其他零件的安装空间，还会提升啮合时的齿向误差敏感度，小型车床的齿轮齿宽通常控制在模数的6到8倍区间，平衡承载能力和装配容错率。齿形参数上采用标准渐开线正齿形，压力角选用通用的20度标准值，保证和同变速组内其他标准齿轮的啮合兼容性，齿端做小倒角处理，避免变速滑移时出现齿端顶齿、挂挡困难的问题，这也是滑移变速齿轮必须考虑的工艺细节。

　　从安装边界来看，齿轮的轮毂厚度需要匹配轴上的定位挡圈槽位置，保证装配后齿轮的轴向窜动量控制在允许范围内，不会在运转过程中出现轴向移位导致的脱挡、半齿啮合问题。齿轮端面的平面度有较高要求，因为滑移变速时齿轮需要沿轴向滑动，端面和拨叉的接触区域需要平整，减少拨叉推动时的卡滞阻力。齿面的加工精度等级通常选用中等精度等级，既满足小型车床的传动平稳性要求，又不会过度提升加工成本，适配小型工业设备的成本控制需求。

　　在实际的设备维护场景中，这类齿轮属于车床的易损配件，当车床长期满负荷运转、润滑不足或者变速操作不当打齿后，就需要更换同参数的齿轮，建模时还原的方孔键槽尺寸、齿顶圆直径、齿根圆尺寸、轮毂凸台尺寸都是替换装配时的核心匹配参数，任何一个尺寸出现偏差，都会导致装配后无法正常啮合，或者出现运转干涉、异响的问题。这类齿轮的材质通常选用中碳钢经调质处理，齿面根据需求可做高频淬火提升耐磨性，在传递额定扭矩的前提下，兼顾韧性和表面耐磨性能，应对频繁变速带来的冲击载荷，避免齿根断裂或者齿面过早磨损。

　　在传动链的布局中，该齿轮所在的变速组位于主轴传动的中间级，既承接电机端输入的扭矩，又将变速后的动力传递给主轴或者进给箱，因此齿轮的径向跳动公差需要控制在合理范围，否则会导致传动过程中转速波动，加工工件时出现振纹、螺距误差超差的问题。建模过程中对齿形的准确还原是核心，渐开线齿廓的参数偏差会直接导致啮合时的接触应力分布不均，出现局部齿面过早点蚀的问题，而中心方孔的尺寸公差、键槽的位置度公差，都是保证装配后齿轮运转同心度的关键，方孔的四个角做微小的圆角处理，避免热处理时的应力集中，降低使用过程中孔位开裂的风险。
