CA6140车床正齿轮啮合传动组件结构

　　这套正齿轮啮合组件是CA6140普通车床主轴箱进给传动链路中的核心动力传递单元，日常车间里做车削加工时，主轴输出的扭矩要经过多组这类齿轮副完成转速、扭矩的匹配，才能带动刀架完成纵向、横向的进给动作，不管是车外圆、车内孔还是车螺纹，齿轮副的啮合精度直接决定了进给量的稳定性，最终反映到工件的表面粗糙度和尺寸公差上。从结构上看，组件包含两个模数、齿数匹配的渐开线圆柱正齿轮，以及配套的三根阶梯传动轴，齿轮与轴之间采用键连接传递扭矩，轴的阶梯轴肩位置做了轴向定位设计，装配时轴肩端面贴合齿轮轮毂端面，能抵消齿轮传动过程中产生的轴向窜动，避免啮合时出现偏载打齿的问题。设计这套齿轮副的时候，首先要匹配CA6140车床的传动比要求，

　　两个齿轮的齿数比经过严格计算，要保证进给箱输入转速和主轴转速的对应关系，满足公制、英制螺纹加工时的导程匹配需求；齿形采用标准渐开线齿廓，压力角取通用机械传动常用的20度，齿顶高系数、顶隙系数都按国标规范取值，既保证啮合重合度足够，传动过程平稳无冲击，也预留了合理的顶隙避免齿根和齿顶发生运动干涉。从安装边界来看，齿轮的齿顶圆直径、轮毂长度都严格适配CA6140主轴箱的内部腔体空间，轴的两端轴颈尺寸和箱体上的轴承安装孔位完全匹配，装配时不需要额外修锉箱体或轴件就能直接装入，齿轮啮合的中心距严格按照两齿轮分度圆半径之和设计，装配后齿侧间隙在0.02到0.05mm之间，既不会因为间隙过大导致正反转换向时出现空程误差，影响螺纹加工的螺距精度，

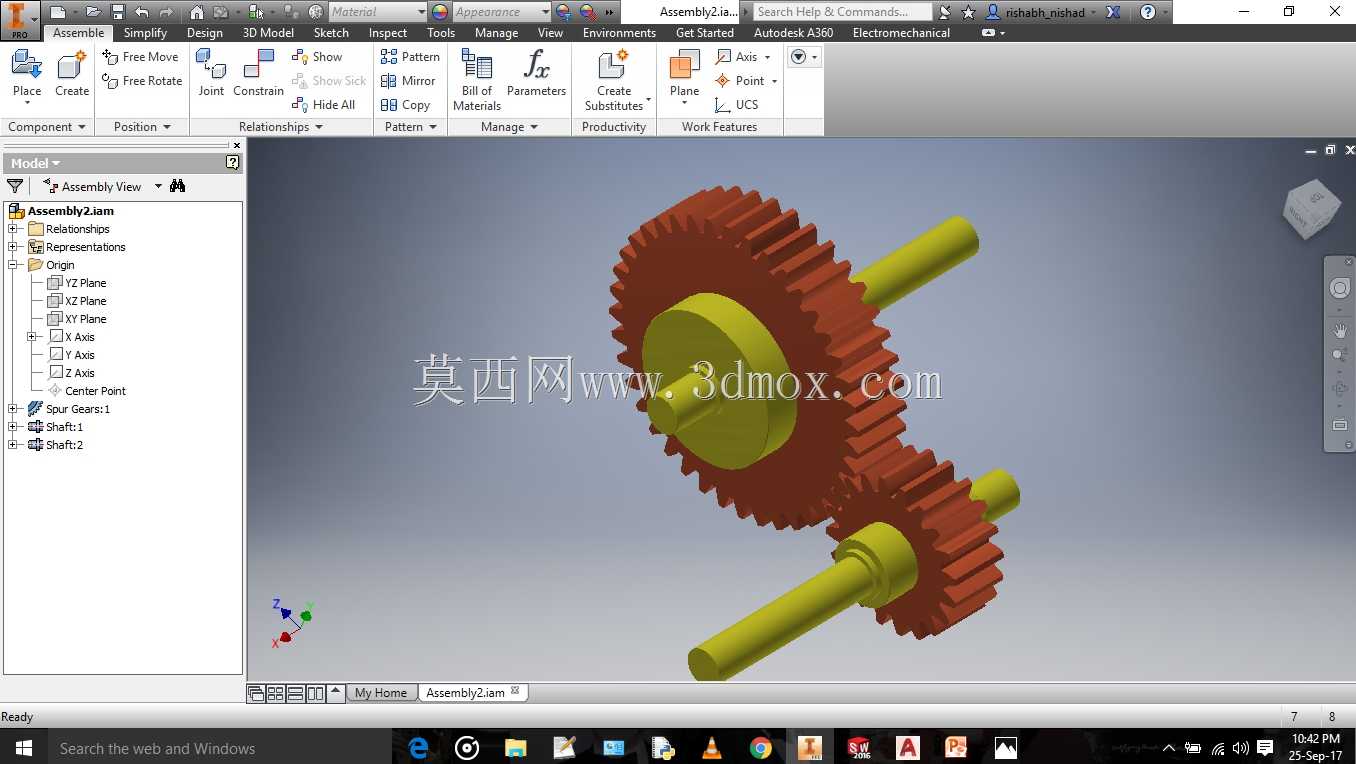

　　也不会因为间隙过小导致传动卡滞、运转时齿面磨损过快。实际使用场景里，这类正齿轮组件长期在主轴箱的润滑油浴环境下工作，齿面的粗糙度要求达到Ra1.6以下，减少运转时的摩擦阻力和磨损量，齿轮材料选用45号钢调质处理，齿面高频淬火硬度达到HRC45-50，能承受车削重载切削时的冲击载荷，即使是断续切削产生的瞬时冲击扭矩，也不会出现断齿、齿面塑性变形的问题。建模过程中，先通过参数化方式生成单个渐开线齿形，通过圆周阵列完成整个齿轮的齿圈结构，再根据轴的配合尺寸加工出中心孔、键槽结构，轴的建模严格按照阶梯轴的各段直径、长度尺寸绘制，轴上的退刀槽、圆角都做了还原，避免应力集中导致轴件断裂；装配时先完成齿轮和轴的键连接配合，

　　再按照中心距要求定位两根带齿轮的轴，调整啮合位置保证齿面接触斑点沿齿高、齿长方向的占比符合规范，最后装入第三根定位轴完成整个组件的装配约束，运动仿真时可以看到齿轮啮合过程无干涉，传动比恒定，完全符合车床实际传动的运动要求。很多刚接触机床维修的技工在更换这类齿轮时，容易忽略轴肩定位和齿侧间隙的调整，要么装完之后齿轮轴向窜动量大，啮合时只有部分齿面接触，用不了几个月就会出现齿面磨损不均、噪音变大的问题，要么间隙调的太小，运转时齿面发热严重，出现胶合失效；这套三维模型完整还原了所有配合细节，不管是做机床维修的备件测绘，还是做机床传动系统的教学演示，都能直接参考结构尺寸，不需要反复测量实物，也能避免装配时出现配合错误。另外齿轮的轮毂部分做了减重孔设计？不对，CA6140的主轴箱齿轮因为要传递较大扭矩，一般是实心轮毂，只有高速轻载的齿轮才会做减重，这里的两个齿轮都是实心结构，轮毂长度比齿宽略长，保证和轴的配合长度足够，传递扭矩时不会出现键连接压溃的问题；轴上和轴承配合的轴颈位置粗糙度要求更高，达到Ra0.8，保证轴承内圈和轴颈的配合紧密，不会出现跑内圈的问题。
