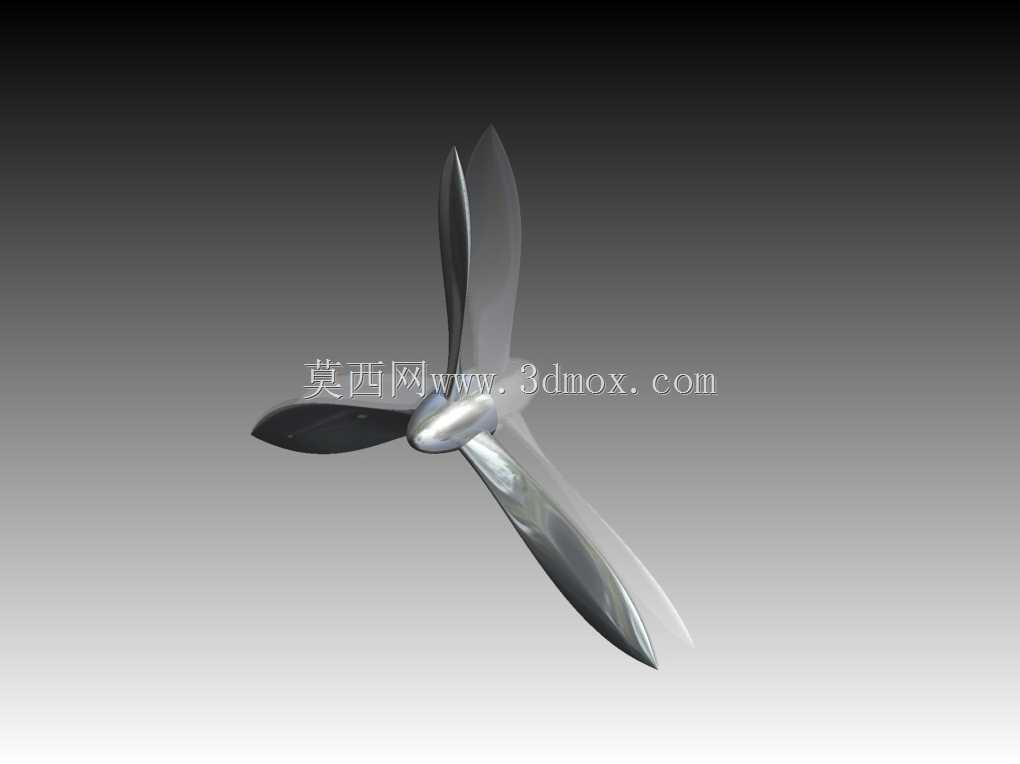

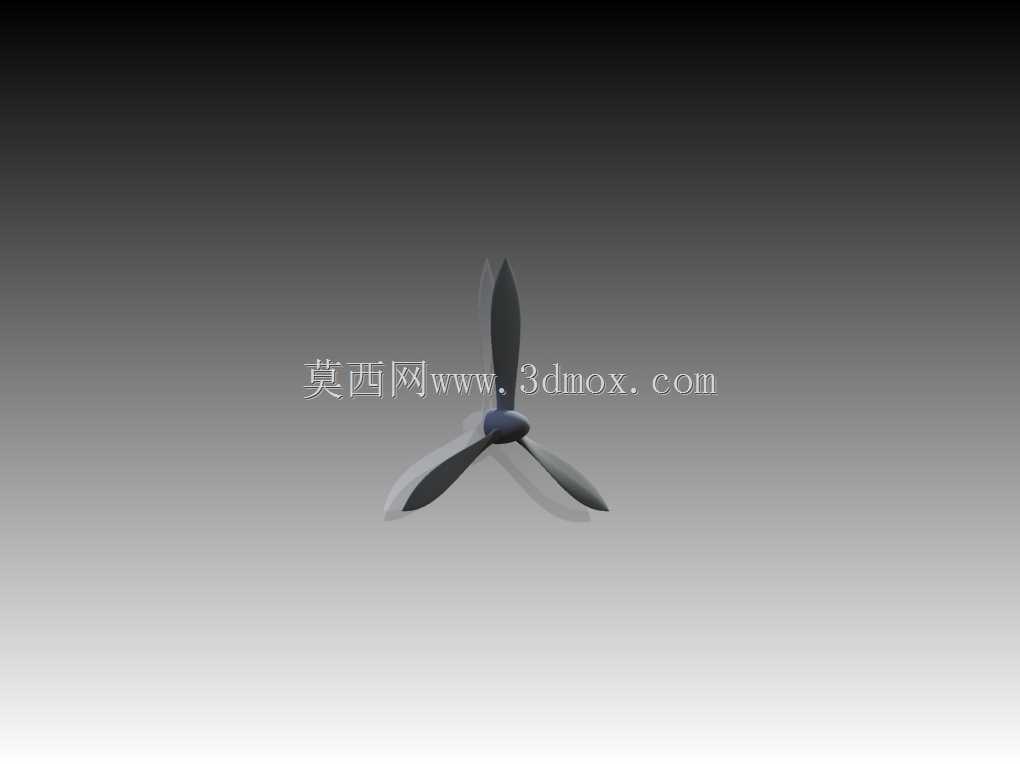

三叶曲面结构螺旋推进桨叶设计

　　这类三叶曲面螺旋桨的应用场景覆盖多个流体动力相关领域，小功率风冷设备的送风端、小型水面航行器的水下推进端、低载荷流体输送管路的增压端都能见到同结构桨叶的身影，不同应用场景下的桨叶参数会随工况做针对性调整，但核心的曲面构型逻辑保持一致。从实际用途来看，该类桨叶的核心作用是将转轴输入的旋转机械能，通过叶面对流体的做功转化为流体的轴向动能，以此实现送风、推进、流体增压的功能，相比两叶结构，三叶构型在相同转速下的输出推力更均匀，动平衡表现更优，运行过程中产生的振动幅度更小，对配套转轴和轴承的载荷冲击更低，适合中低转速、连续运行的工况。

　　从功能特性上分析，该桨叶采用等变截面曲面设计，叶根位置厚度更大，可承担旋转过程中产生的离心拉应力与流体冲击载荷，避免高速旋转时叶根出现应力断裂；从叶根到叶梢的截面厚度逐步递减，可降低叶梢位置的流体紊流损失，提升做功效率。叶面的弧度经过流体力学逻辑优化，旋转过程中流体可沿叶面顺滑流向尾部，减少叶面边界层分离产生的涡流损耗，同时降低运行过程中的流体噪音。桨叶中心设置一体化轴套结构，轴套内孔可根据配套输出轴的尺寸做适配加工，可通过平键、顶丝或者过盈配合的方式与动力轴连接，安装时无需额外设计复杂的连接结构，装配门槛较低。

　　设计这类桨叶时，首先要明确目标工况下的额定转速、设计推力或者送风量要求，先确定桨叶的整体直径，直径参数直接决定了桨叶的做功面积，相同转速下直径越大，输出的推力或风量越高，但同时需要匹配更大的输出扭矩。确定直径后，再根据动平衡要求确定叶片数量，三叶结构的动平衡配平难度低于四叶以上结构，重量控制更简单，适合小功率动力配套。叶型曲面的绘制需要先确定不同半径位置的翼型截面，每个截面的安装角从叶根到叶梢逐步减小，以此保证不同半径位置的叶面对流体的做功角度一致，避免出现局部紊流。建模过程中需要通过曲面放样功能将各个翼型截面顺滑连接，之后对叶根与轴套的连接位置做圆角过渡处理，降低应力集中系数，最后完成整体的实体加厚，加厚过程中要保证叶型曲面的精度，避免出现曲面畸变影响流体动力表现。

　　从安装边界来看，该类桨叶的安装需要预留足够的径向安全间隙，桨叶最外沿与配套护罩或者流道内壁的间隙需要控制在桨叶直径的1%-2%之间，间隙过大会产生回流损失降低效率，间隙过小则容易因为运行振动出现擦碰故障。轴向安装位置需要对齐流体的流入方向，保证流体可以平顺进入桨叶做功区间，轴套与动力轴的配合公差需要控制在合理范围，既要保证装配便捷性，也要避免运行过程中出现轴与桨叶的相对滑动。动平衡校验是该类桨叶加工完成后必不可少的工序，需要根据额定转速做对应等级的动平衡校正，降低运行时的振动值，延长配套轴承与动力部件的使用寿命。
