火影忍者三勾玉写轮眼创意造型结构

　　做这个造型的初衷，是之前帮文创展陈客户做动漫IP衍生摆件的结构验证时，想先做一个曲面流畅度的测试件，最后调整完参数发现整体还原度刚好能匹配三勾玉写轮眼的视觉特征，就把结构细节全部固化下来了。很多人觉得这类动漫衍生造型只是外观复刻，实际在工业落地场景里，这类球面分层结构的设计逻辑，和光学透镜组的定位结构、球面装饰件的卡扣配合逻辑是完全共通的，不管是做潮玩手办的眼部嵌入件、主题展陈的发光装饰构件，还是定制化文创产品的表面浮雕结构，都能直接复用这套建模的曲面参数逻辑。

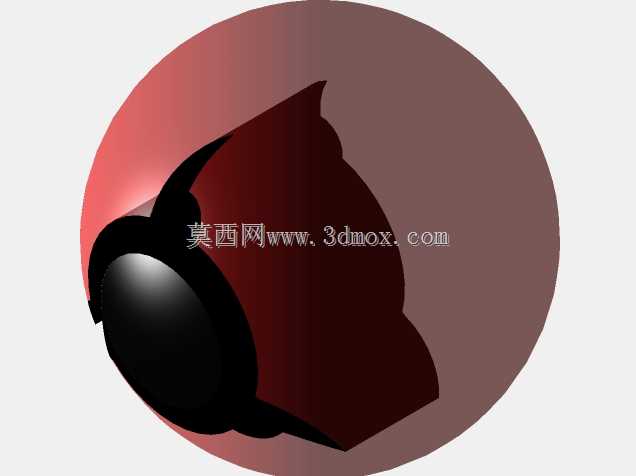

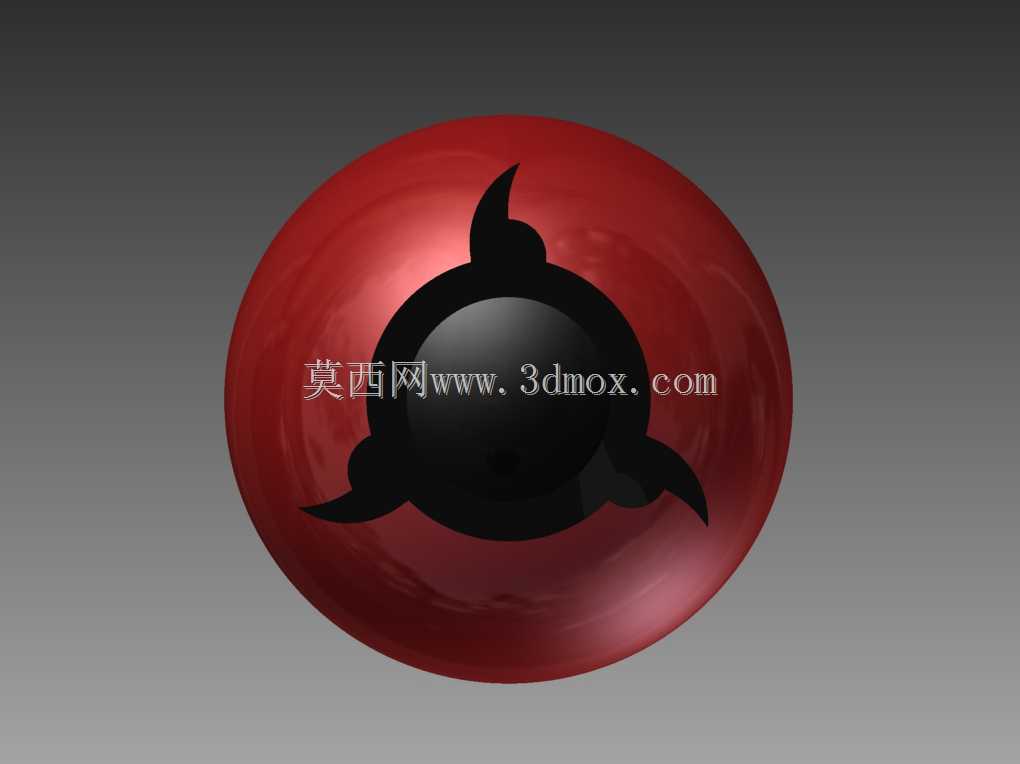

　　从结构功能特性来看，整个造型采用完全回转对称加局部特征凸起的布局，最外层的红色巩膜区域做了连续的球面过渡，曲面曲率全程保持G2连续，没有出现曲率突变的折角，不管是后续做光敏树脂3D打印、还是做注塑模的型腔加工，都不会出现曲面接刀痕或者脱模卡滞的问题。中间的黑色瞳孔区域是标准的半球凸起结构，和外层红色球面的配合边界做了0.1mm的下沉台阶，这个细节是实际加工时特意留的工艺余量——如果做双色注塑，这个台阶刚好能作为两种色料的分型封胶位，不会出现混色飞边；如果做表面喷涂分色，台阶也能作为遮蔽治具的定位边界，不用额外做治具的定位卡槽，能省掉二次装夹的工序。三个勾玉特征的布局严格遵循120°圆周等分，每个勾玉的外轮廓都做了0.2mm的圆角过渡，没有尖锐棱角，一方面是避免加工时刀具断刀，另一方面如果做面向儿童的周边产品，也能满足玩具安全标准的锐边测试要求，不会出现划伤风险。

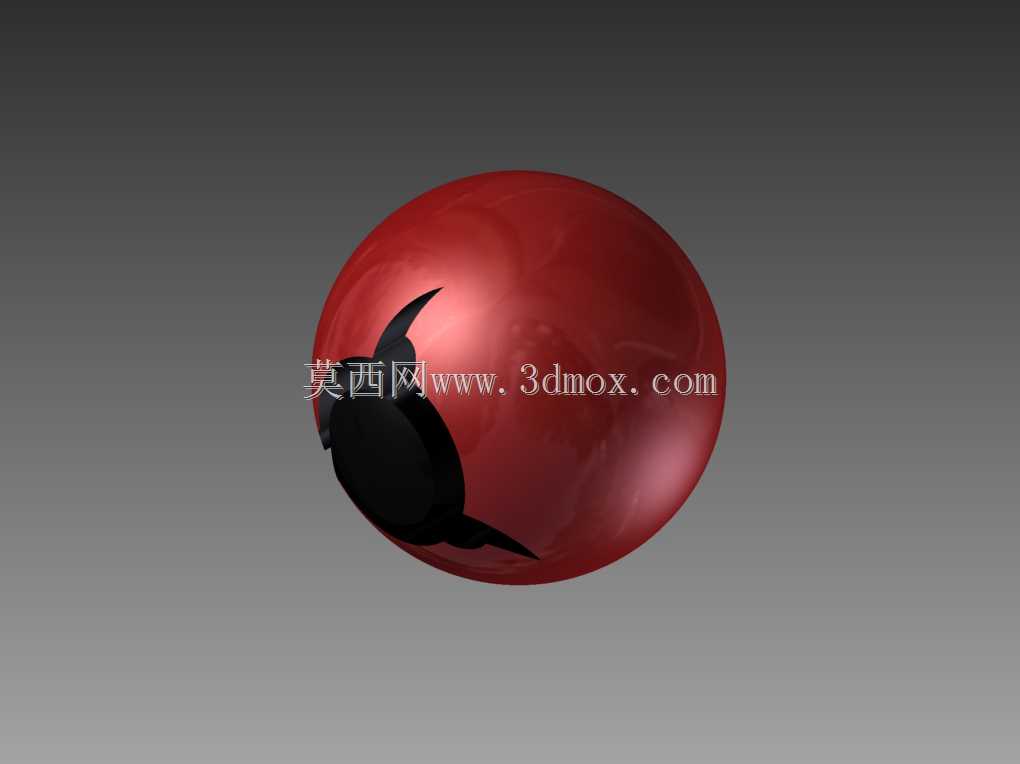

　　设计过程中最先确定的是整体的球面基准，一开始试过把外层红色区域做成正圆形平面，渲染出来的效果完全没有眼球的通透立体感，而且平面结构如果做内置LED发光的版本，光线会在平面上形成不均匀的反光斑，视觉效果很生硬，后来调整成R35的标准球面，球心刚好和中间黑色瞳孔的球心重合，两个球面的偏心量控制在0.02mm以内，这样不管是做透明树脂的灌封，还是做表面的真空镀膜红膜，光线折射的路径都是均匀的，从任意正面角度观察都不会出现变形失真。三个勾玉的特征一开始是直接贴在红色球面上的凸起，做结构干涉检查的时候发现，凸起高度如果超过1.2mm，做脱模的时候勾玉的尖角位置会粘在定模上，后来把勾玉的凸起高度调整到0.8mm，同时把勾玉和红色球面的连接位置做了渐变斜度过渡，从勾玉边缘的0高度平滑过渡到中心位置的0.8mm凸起，既保留了勾玉的轮廓辨识度，又满足了注塑脱模的斜度要求，不用额外做滑块抽芯结构，能把模具成本压到最低。

　　安装边界的设计上，整个造型的背部做了一圈直径60mm、深度2mm的环形安装卡槽，卡槽的公差带按H7级精度设定，不管是嵌入到手办的头部眼眶位、还是固定到发光底座的安装凸台上，都能实现间隙配合，不用额外打胶固定，拆卸也很方便。如果是做壁挂式的装饰件，背部的平面区域预留了3个M2的螺丝孔位，孔位做了沉头设计，螺丝锁紧之后不会突出安装平面，贴墙安装的时候能完全贴合墙面，不会出现缝隙。整体的最大外轮廓直径控制在70mm，厚度方向的最大尺寸是22mm，这个尺寸是经过反复调整的——如果直径做太大，作为手办配件会比例失调；如果直径太小，三个勾玉的细节特征会因为尺寸过小，在3D打印的时候出现细节丢失，0.2mm的圆角在小于50mm直径的球面上会被打印层厚掩盖，完全看不出轮廓。

　　实际验证的时候，分别用FDM3D打印和光固化3D打印做了样件测试，FDM打印用0.15mm层厚的时候，球面的层纹非常轻微，简单打磨之后就能做表面喷涂；光固化打印用0.05mm层厚的时候，勾玉的边缘细节完全清晰，甚至不用做额外的打磨处理就能直接上色。另外这套结构的曲面数据还能直接导入到渲染软件里做材质调整，不管是做金属质感的收藏摆件、还是做透明树脂的发光镇纸，都能通过调整材质参数实现不同的视觉效果，曲面的UV展开也做了预处理，后续做水贴转印图案的时候不会出现拉伸变形。很多做文创结构的工程师容易忽略这类造型的工艺适配性，只追求外观的还原度，最后落地的时候要么加工成本居高不下，要么成品率极低，这套结构在设计的时候就把加工工艺、装配逻辑、使用场景的要求全部融入到曲面参数里，不管是小批量的定制打样，还是大批量的注塑生产，都能直接用这套数模做后续的工艺开发，不用再做二次的结构调整。
