三瓣式无轴承指尖把玩旋转件结构设计

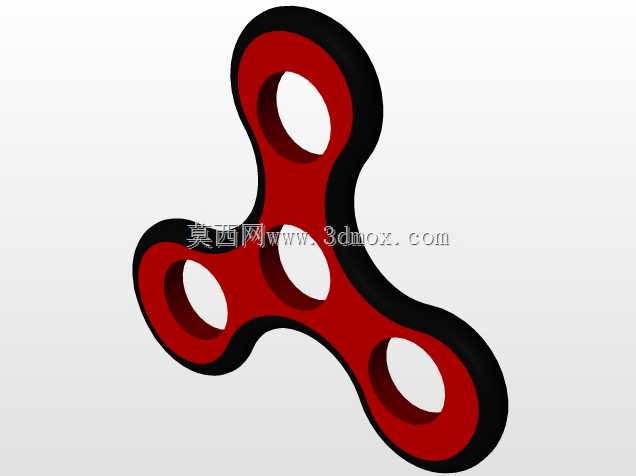

　　这款三瓣式旋转把玩件的设计，最初是从日常零散解压需求切入的，很多一线车间操作工人在值守设备、等待加工节拍的间隙，都有随手把玩小物件的习惯，传统带轴承的指尖陀螺容易因为轴承进灰、锈蚀出现卡滞，在车间多金属碎屑、切削液飞溅的场景里使用寿命很短，因此这款结构直接取消了滚珠轴承组件，靠自身结构的配合精度实现顺畅旋转，适配车间、办公等多场景的随手解压使用。从结构功能上看，整个旋转件采用中心对称的三瓣弧形轮廓，每一个瓣体末端都做了圆润的弧面过渡，没有尖锐棱角，握持旋转的时候不会硌手，三个镂空圆孔均匀分布在三个瓣体上，一方面是为了平衡三个方向的重量，让旋转过程中质心始终落在中心旋转轴线上，避免高速旋转时出现偏摆抖动，另一方面也能减少整体用料，

　　降低整体重量，长时间把玩也不会有坠手感。设计过程中最先确定的是中心旋转副的配合公差，因为取消了标准轴承，中心孔与配套的手持转轴采用小间隙配合，配合面的粗糙度要求控制在Ra1.6以内，既保证旋转时没有多余的径向窜动，又不会因为配合过紧出现摩擦阻力过大转不动的情况。三个瓣体的外轮廓采用连续的样条曲线过渡，从中心区域到瓣体末端的厚度做了渐变处理，中心区域厚度略大于瓣体边缘，保证旋转副位置的结构强度，不会因为反复插拔转轴出现孔位磨损变形，瓣体边缘做了1.5mm的圆角包边，外层的黑色包覆层和内层红色主体采用嵌合结构，不需要额外粘接剂就能固定，避免不同材质之间因为热胀冷缩出现分层脱落。从安装边界来看，整个旋转件的最大外轮廓直径控制在75mm，

　　中心孔直径为6mm，适配市面上常见的指尖陀螺通用指尖转轴，不需要额外定制配件就能直接组装使用，整体厚度为8mm，放在工装口袋、工作服上衣口袋里都不会突出硌到身体，也不会和口袋里的卡尺、螺丝刀等工具发生磕碰刮擦。实际使用场景里，除了作为个人把玩的解压物件，这款结构也可以作为机械结构教学的演示件，用来讲解中心对称结构、质心配平、公差配合的相关知识点，不需要复杂的装配工序，拿到打印或者机加工的零件之后，只需要压入转轴就能直接使用，没有多余的零散小零件，不会出现零件丢失导致无法组装的问题。结构设计的时候特意做了等壁厚处理，不管是采用3D打印制作还是注塑开模量产，都能保证冷却或者固化过程中收缩均匀，不会出现壁厚不均导致的翘曲变形，

　　三个镂空孔的位置距离外轮廓和中心孔的壁厚都保持在3mm以上，保证整体结构强度，就算从1.2米的工作台高度掉落到水泥地面上，也不会出现瓣体断裂、崩边的情况。旋转时的阻力主要来自中心配合面的摩擦，因此设计时特意将中心配合面的接触长度控制在5mm，减少接触面积带来的摩擦阻力，不需要添加润滑油就能实现长时间的顺畅旋转，避免润滑油沾手、蹭脏工作服或者图纸的问题，很适合在加工车间、设计办公室这类需要保持手部清洁的场景使用。三个瓣体的重量差控制在0.1g以内，做了严格的动平衡配平，高速旋转的时候不会产生离心振动，握持的时候手感更稳定，就算是新手第一次把玩也能轻松掌握旋转技巧，不需要额外的练习就能实现长时间旋转。外层的黑色包覆层采用软质材质设计，旋转时如果不小心碰到桌面或者其他硬物，软质层能起到缓冲作用，不会磕坏零件表面，也不会发出刺耳的碰撞声响，不会影响办公室或者车间里其他人的正常工作。
