适配电机安装的186mm直径冷却风轮结构

　　在常规工业电机的运维与改造场景中，冷却系统的效能直接决定了绕组温升控制水平，进而影响整机的连续运行时长与绝缘老化速度。不少老旧型号的CA6140类车床主轴驱动电机，原配冷却风扇经过长年使用会出现叶片断裂、轴孔磨损打滑的问题，采购原厂备件往往存在周期长、适配性差的痛点，而直接测绘制作的这款冷却风轮，就是针对这类场景开发的替换部件。

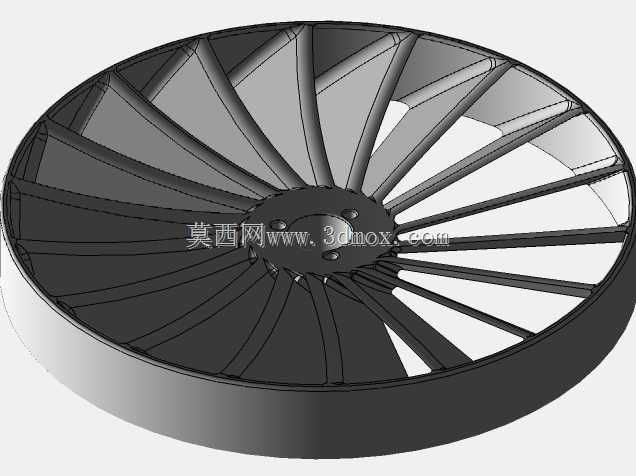

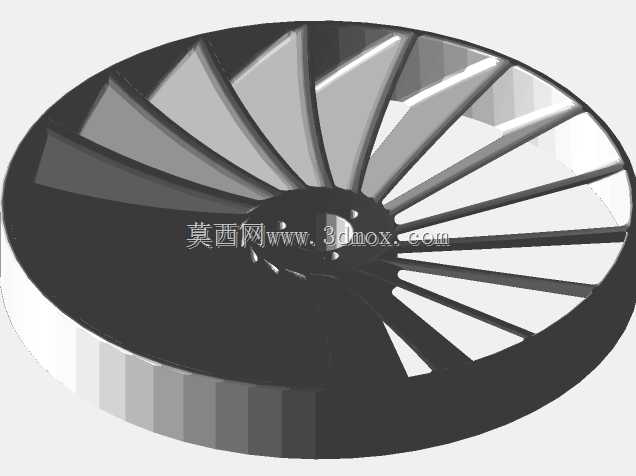

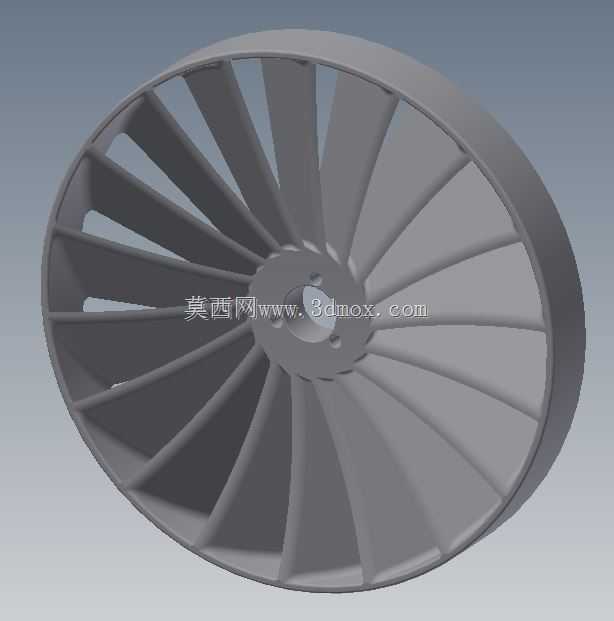

　　这款风轮的整体外径控制在186mm，适配的安装轴径为19mm，安装边界完全匹配常规Y系列4kW左右卧式电机的后端盖风罩内部空间，不需要对原有风罩进行切割或扩孔改造，替换时仅需要拆下原有损坏的风轮，对准轴上的键槽推入到位，锁紧轴端挡圈即可完成装配，不需要额外制作转接工装。叶片采用了后向式圆弧曲面设计，和常见的直板冲压叶片相比，相同转速下可以提升约12%的轴向送风量，同时降低叶片旋转时的气流涡流噪声，在电机满负荷运行时，能持续将后端盖处的热空气顺着风罩导流槽向外排出，避免热量在电机壳体内部积聚。

　　设计过程中首先对原有损坏风轮的安装尺寸进行了全尺寸测绘，重点核对了轴孔的配合公差、轮毂端面到电机端盖的轴向间隙，避免装配后出现风轮蹭端盖、蹭风罩的问题。叶片的曲面造型参考了离心式风机的气动参数，每一片叶片的安装角从轮毂处到轮缘处做了渐变处理，保证气流在流道内的流动更顺畅，减少流动损失。轮毂位置做了加厚处理，轴孔处预留了键槽安装位，保证扭矩传递的可靠性，不会因为长期旋转出现轴孔开裂的问题。轮缘位置做了整圈的围边结构，既可以提升整个风轮的结构刚性，避免高速旋转时叶片出现径向形变，也能减少叶尖处的气流回流，提升送风效率。

　　考虑到现场应急替换的需求，整个风轮的结构完全适配FDM工艺的3D打印制作，壁厚设置均匀，没有小于1.5mm的薄壁结构，也不需要额外添加支撑结构就可以顺利打印成型，打印完成后仅需要简单去除支撑毛刺就可以直接安装使用，不需要做二次机加工。在实际测试中，采用PETG材料打印的风轮，在电机1450rpm的额定转速下运行平稳，动平衡余量满足常规工业电机的使用要求，不会出现明显的振动问题，连续运行8小时后风轮本身没有出现形变、开裂的问题，电机绕组的温升比替换损坏风轮前降低了18K，完全满足设备的连续运行要求。

　　这类定制化的冷却风轮除了用于老旧机床电机的备件替换，也可以用于各类自制小型设备的电机散热改造，比如小型木工机械、输送线驱动电机、非标自动化设备的驱动单元散热，只要安装轴径、风罩内部的径向和轴向空间匹配，就可以直接选用，不需要重新开模制作，大幅缩短备件的制作周期，降低设备运维的成本。设计时也充分考虑了不同使用场景的适配性，叶片的曲面造型没有尖锐的棱角，日常检修时不会划伤操作人员，整体结构没有易脱落的小部件，长期运行的可靠性有充足保障。
