FRC视觉用微软HD3000摄像头安装支架

　　在FRC机器人竞赛的视觉系统搭建环节，摄像头的安装稳定性、视场角匹配度以及与补光组件的同轴度，直接决定了自主视觉识别的精度与响应速度，这套适配微软LifeCam HD 3000的安装支架，正是针对竞赛场景下的视觉部署痛点完成的结构设计。从实际赛场使用需求出发，支架首先要解决的是摄像头与LED补光环的同轴安装问题——FRC赛事中场地光照条件复杂多变，自主视觉识别往往需要配套环形LED补光来消除目标区域的阴影，避免反光干扰特征提取，因此支架的环形主体结构完全匹配摄像头镜头外圈尺寸，同时预留了LED环的安装贴合面，保证补光光线均匀覆盖摄像头视场范围，不会出现局部过曝或者暗角问题。

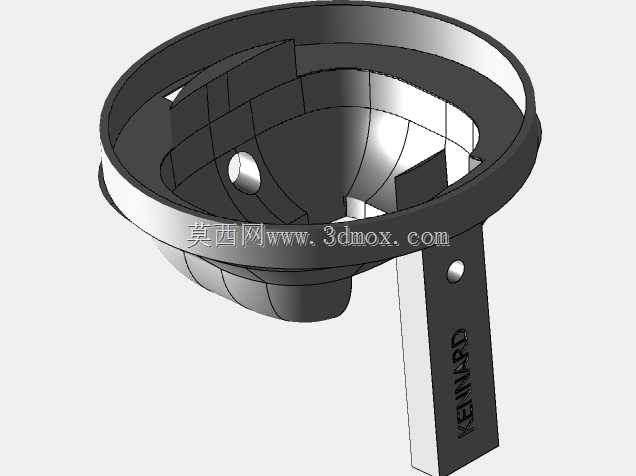

　　结构设计上，支架采用一体化碗状承托结构，内壁设置多道定位筋条，摄像头装入后可通过筋条的过盈配合实现周向固定，无需额外打胶或者螺丝锁紧，既减少了装配工序，也避免了螺丝突出遮挡镜头视场。碗状结构的边缘做了加厚处理，能够承受竞赛过程中机器人快速移动、急停、碰撞带来的冲击力，不会出现支架开裂或者摄像头移位的问题。考虑到3D打印的工艺特性，所有壁厚均控制在1.8-2.5mm区间，既保证了结构强度，也避免了打印过程中出现翘曲、填充不足的问题，无需添加支撑即可完成打印，大幅降低了打印后处理的工作量。

　　支架下方延伸出的安装支臂是整个结构的安装基准，支臂上预留了标准安装孔位，可直接固定在FRC机器人的铝型材框架上，孔位间距兼容竞赛中常用的2020、1515铝型材槽距，安装时无需额外打孔或者制作转接件。支臂与环形主体的连接位置做了三角加强筋结构，能够抵消机器人运动过程中产生的振动，避免摄像头出现高频抖动导致画面模糊，影响视觉识别算法的帧率与准确率。支臂表面的标识区域做了下沉处理，3D打印时可直接一体成型标识内容，不会因为摩擦、碰撞导致标识磨损脱落。

　　从安装边界尺寸来看，支架整体最大外径为82mm，刚好适配市面上主流的60mm直径环形LED补光灯，补光灯可通过双面胶或者小螺丝固定在支架前端面，与摄像头镜头端面保持5mm的安全距离，既不会碰到镜头表面造成刮花，也能让补光光线以最佳角度覆盖识别目标。支臂长度为65mm，安装后摄像头镜头中心距离安装面的高度为70mm，这个高度是经过多轮赛场测试确定的最优值，既能够避开机器人前端的机械结构遮挡，获得足够开阔的前向视场，也不会因为支架伸出过长导致整体重心靠前，影响机器人的运动稳定性。

　　实际装配过程中，摄像头从支架后方推入即可完成固定，推入到位后摄像头镜头端面与支架前端面齐平，不会出现镜头内凹导致的视场边缘被支架遮挡的问题。支架内壁的定位筋条做了15度的导入倒角，装配时无需精确对准即可顺利推入，即使是没有装配经验的队员也能在几秒内完成摄像头的安装固定。针对不同队伍的视觉安装角度需求，支臂上的安装孔设计为长圆孔形式，可在上下15度范围内调整摄像头的俯仰角度，调整到位后拧紧安装螺丝即可锁死，无需额外制作角度调节转接件，能够适配不同赛事任务下的视觉识别高度与距离需求。

　　在材料选择上，这套支架适配常规的PLA、PETG等3D打印材料，PETG材料打印的支架抗冲击性能更好，能够适应竞赛中的高强度碰撞场景，PLA材料打印的支架则成本更低，打印速度更快，适合赛前快速迭代测试使用。支架所有棱角位置均做了R2以上的圆角处理，既避免了3D打印过程中出现应力集中导致的层间开裂，也能防止装配过程中尖锐棱角划伤操作人员或者导线。考虑到视觉系统的走线需求，支架环形主体的侧方预留了走线缺口，摄像头的USB线可从缺口处引出，沿着支臂走线槽固定到机器人框架上，避免导线外露被运动部件拉扯断裂，提升整个视觉系统的布线整洁度与可靠性。

　　不同于通用摄像头支架的泛用性设计，这套支架完全围绕FRC竞赛场景下的特定使用需求做了针对性优化，从结构强度、安装便捷性、视场匹配、补光适配等多个维度做了平衡，不需要二次加工即可直接投入使用，能够帮助参赛队伍快速搭建稳定可靠的自主视觉系统，减少视觉部署环节的结构调试时间，把更多精力投入到算法调试与赛事策略准备上。
