创想三维Ender3Pro打印机散热风道改装组件

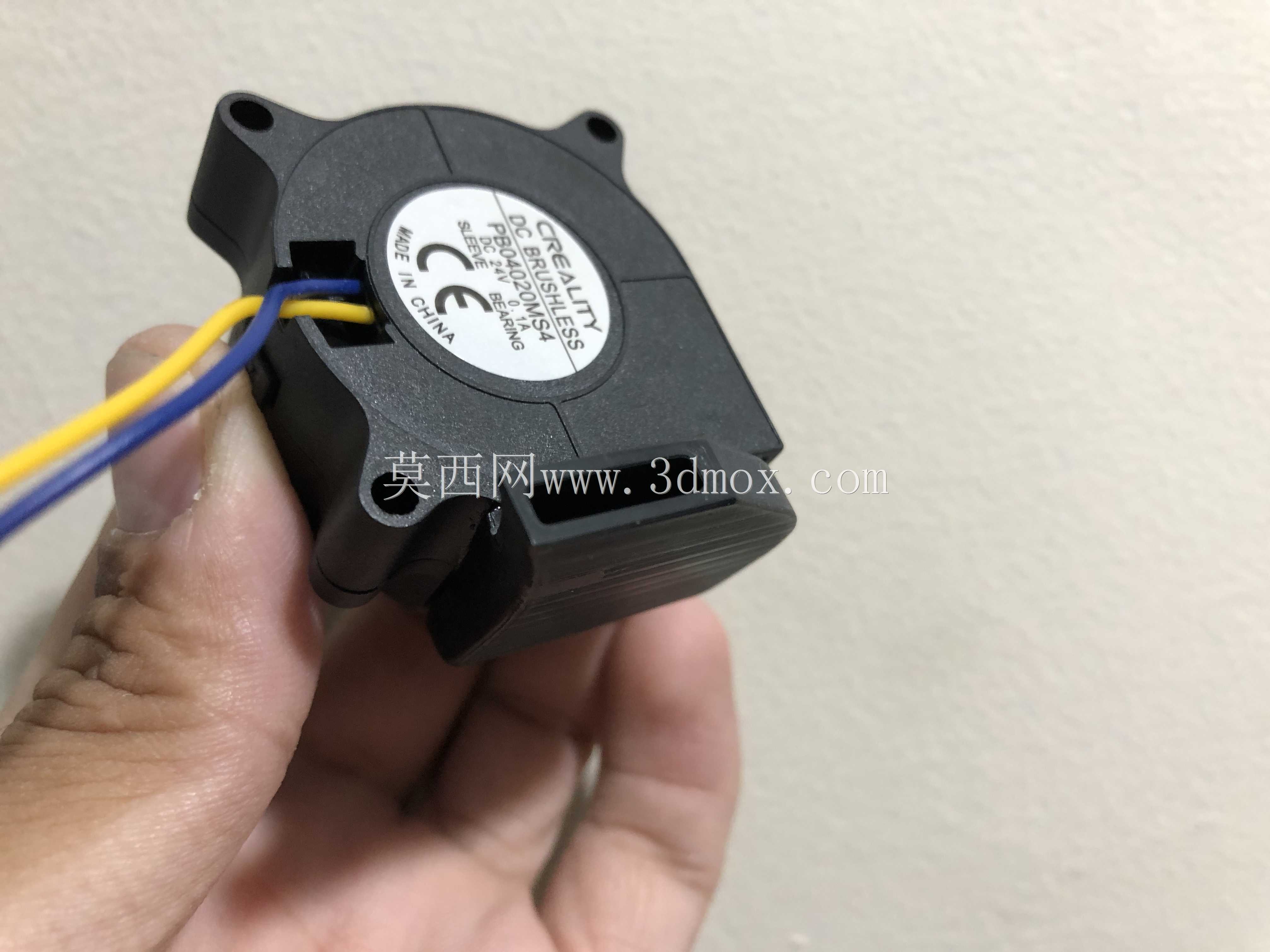

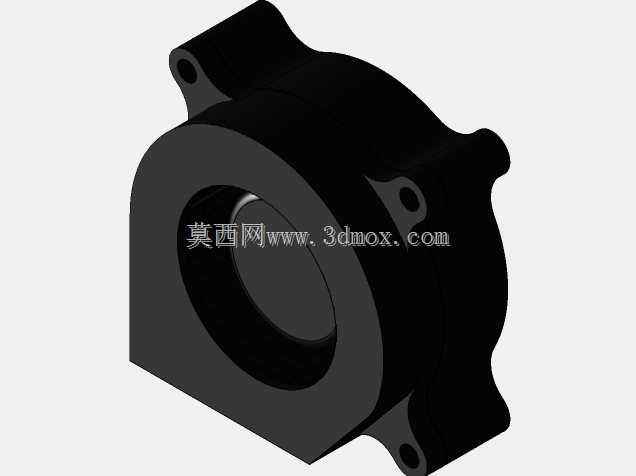

　　做FDM桌面级3D打印的同行大多碰到过Ender3Pro这类机型的堵头、散热不均问题，尤其是夏季车间环境温度偏高、连续打印超过6小时的工况下，原厂挤出头部位的散热风道因为送风角度偏斜、风量覆盖范围窄，经常出现喉管区域散热不足导致的PLA耗材提前软化、堵料断丝，或是打印件局部冷却不到位引发的层纹错位、悬垂面塌边问题。这套改装组件就是针对这类实际生产痛点设计的，核心是替换原厂的散热导风结构，适配市面上通用的DC PB04020MS规格4020鼓风机，把鼓风送出的气流精准导向喉管散热段与打印件冷却区域，解决原厂风道的送风盲区。

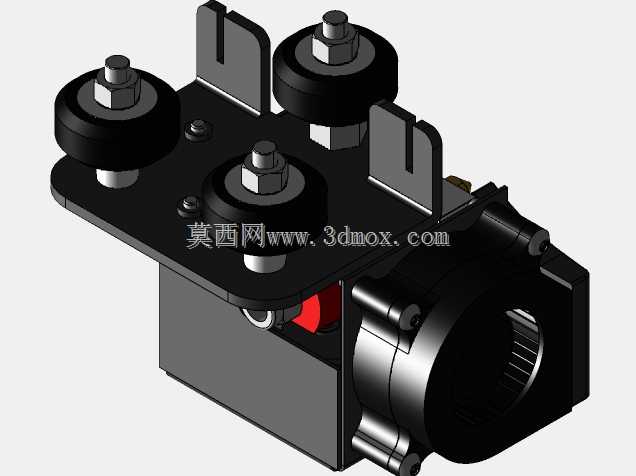

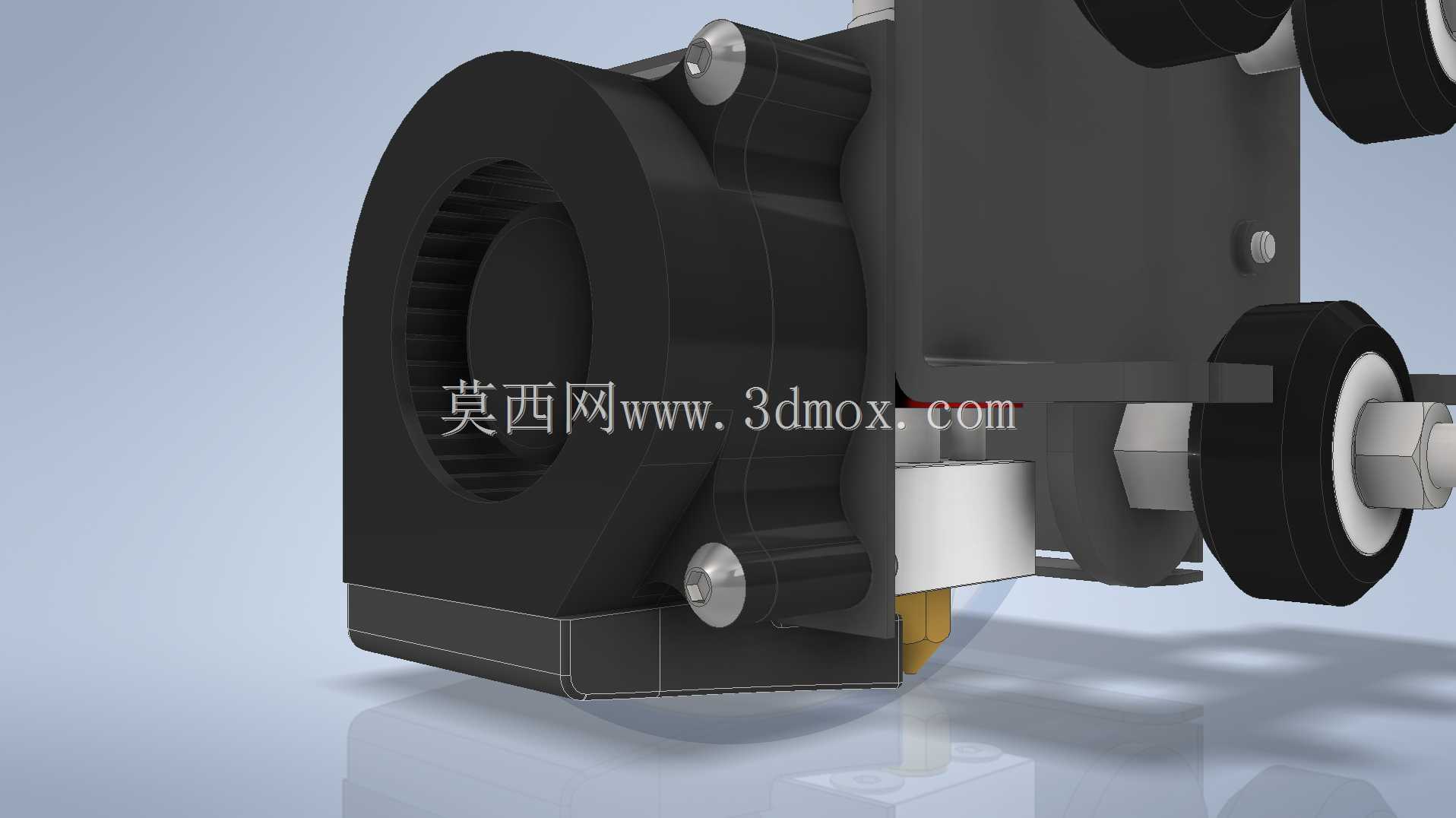

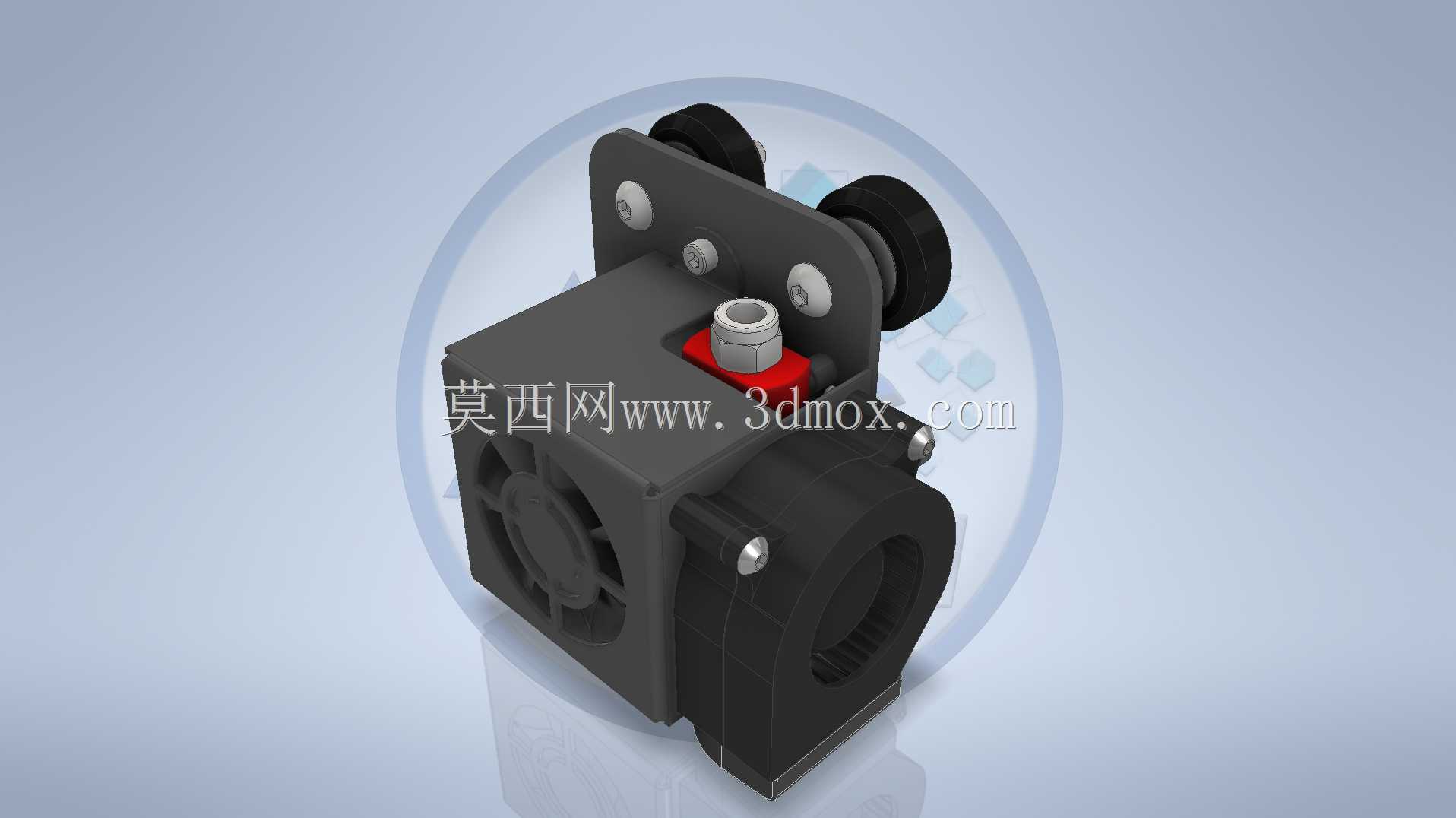

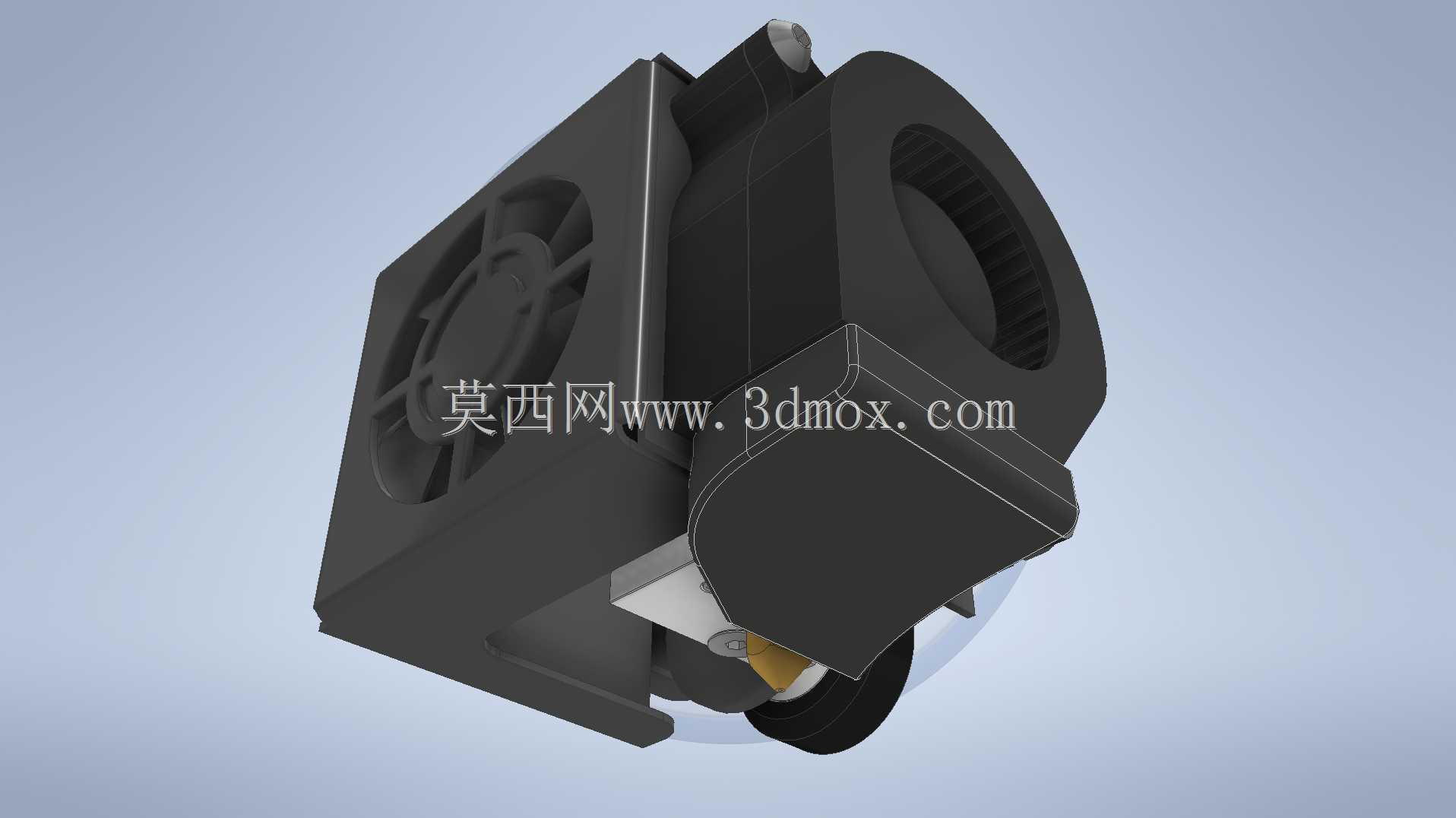

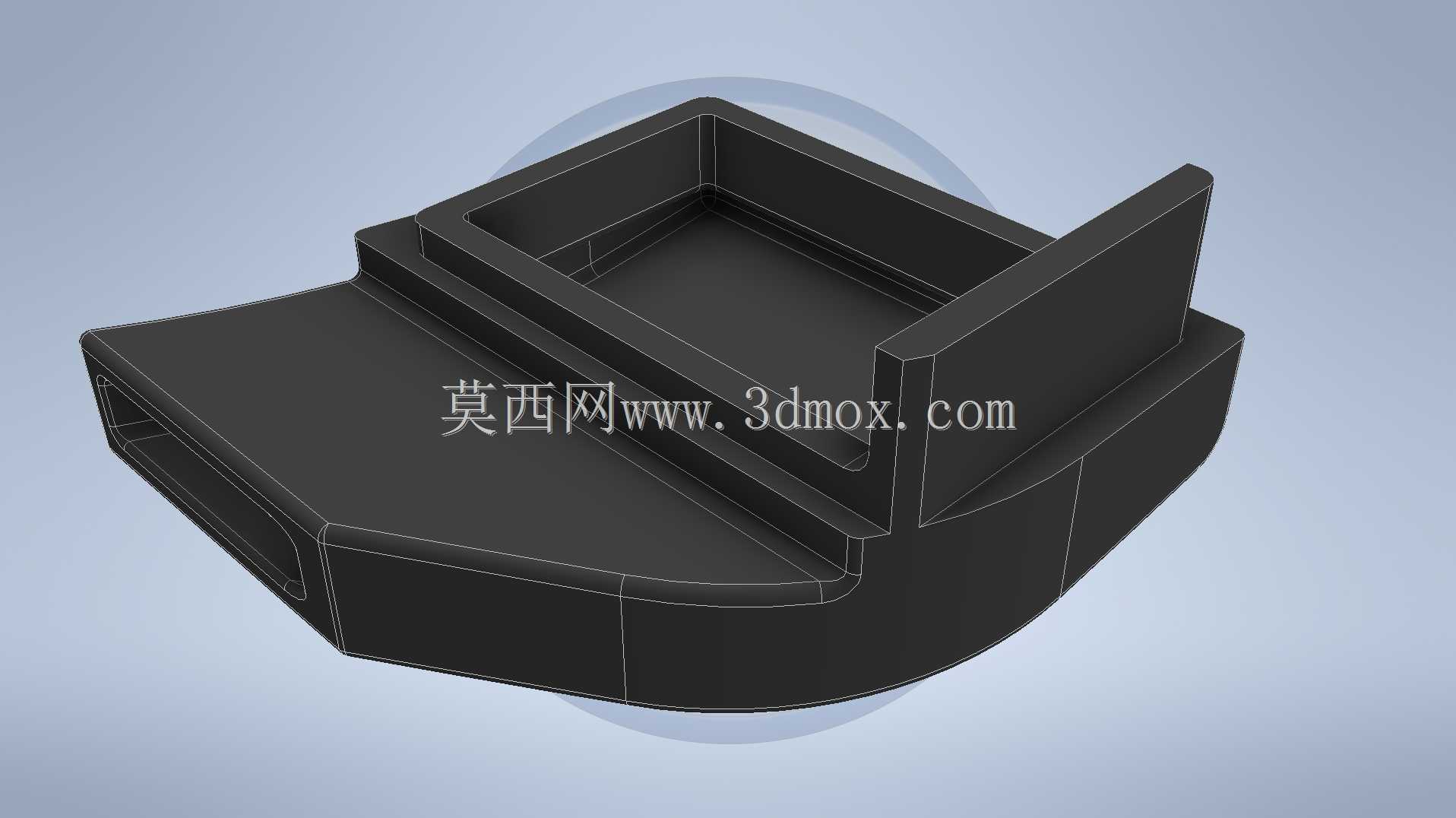

　　从结构设计逻辑来看，整个组件采用分体式安装思路，主体安装基座直接卡接在鼓风机的出风口端，不需要对打印机原有挤出头支架做打孔、切削等破坏性改装，所有安装固定点都对应原厂挤出头组件的现有螺丝孔位，安装时只需要拆下原厂的塑料导风壳，对准孔位拧上两颗M3内六角螺丝就能完成固定，整个改装过程不超过15分钟，后期如果需要更换鼓风机或是清理风道积尘，只需要松开侧边的一颗固定螺丝就能拆下导风部分，维护便利性比原厂一体化结构高不少。

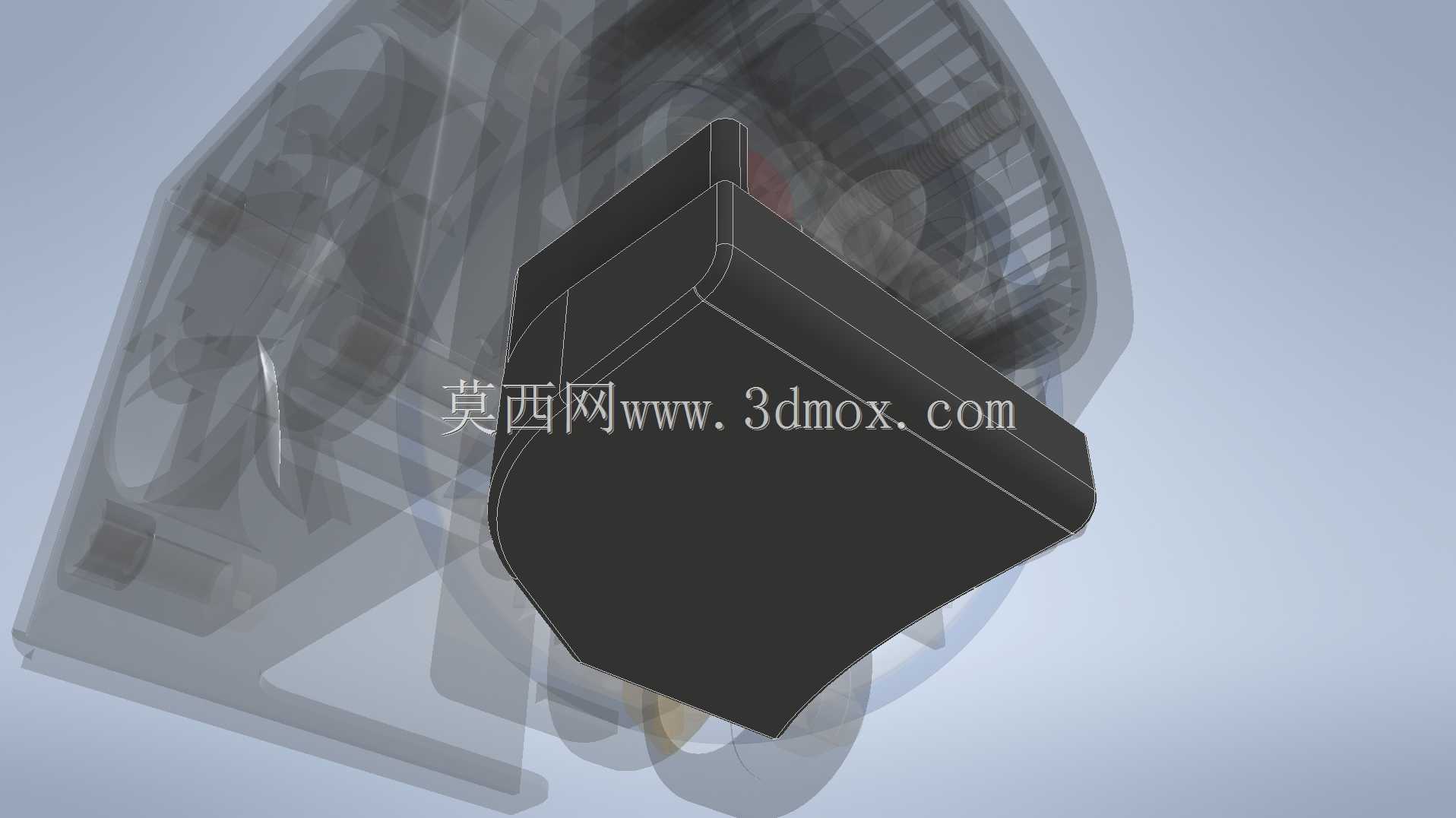

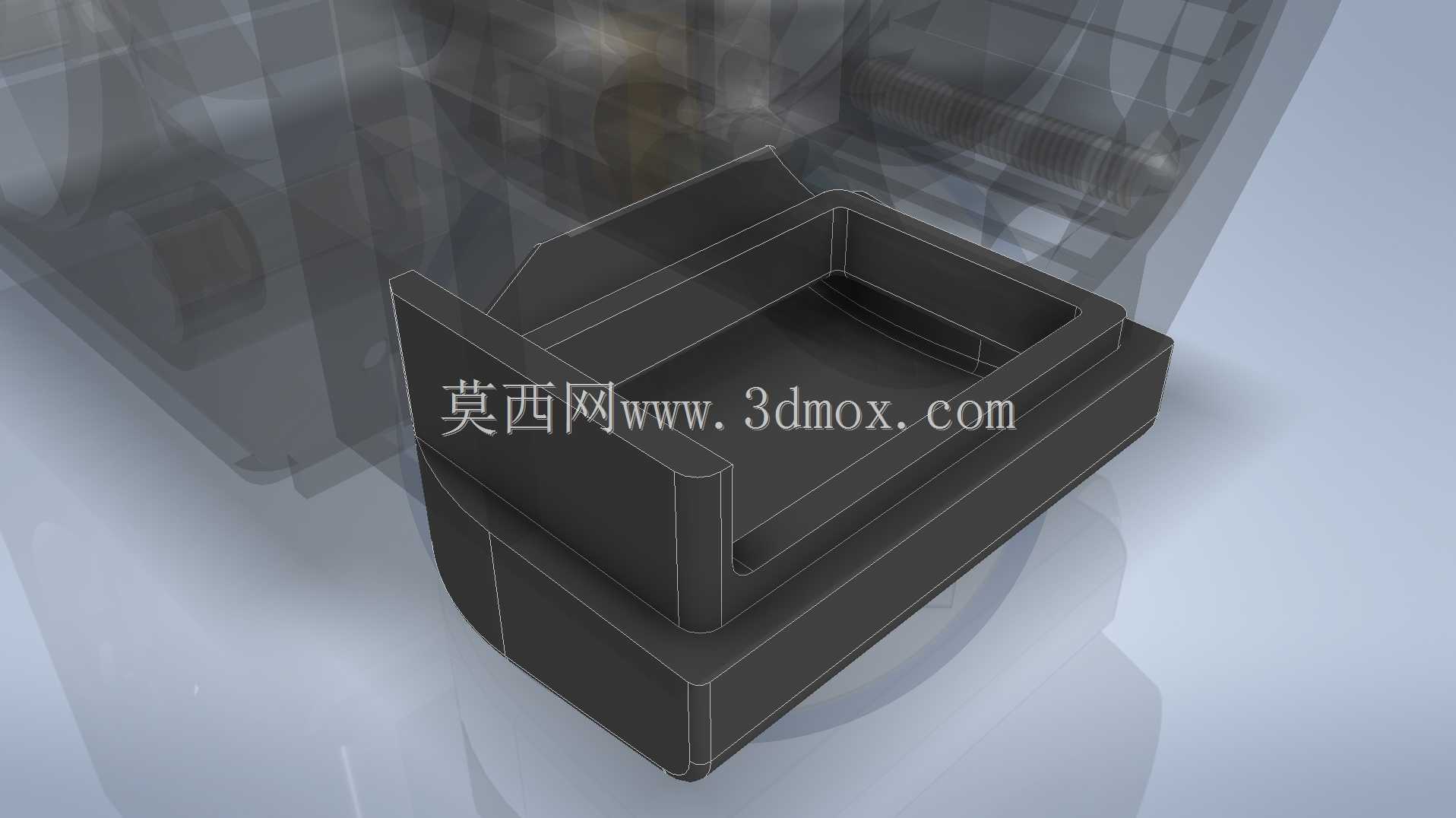

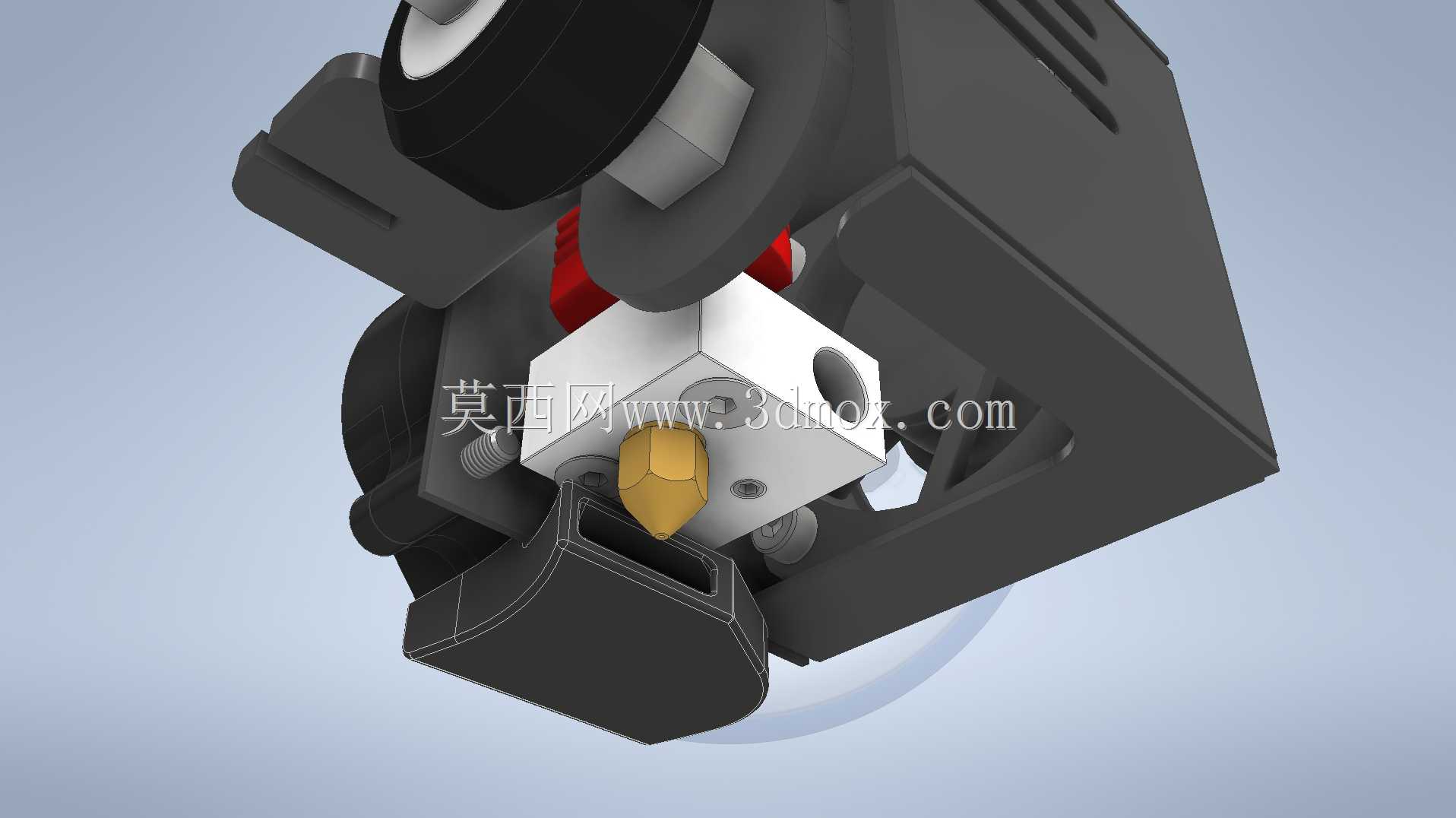

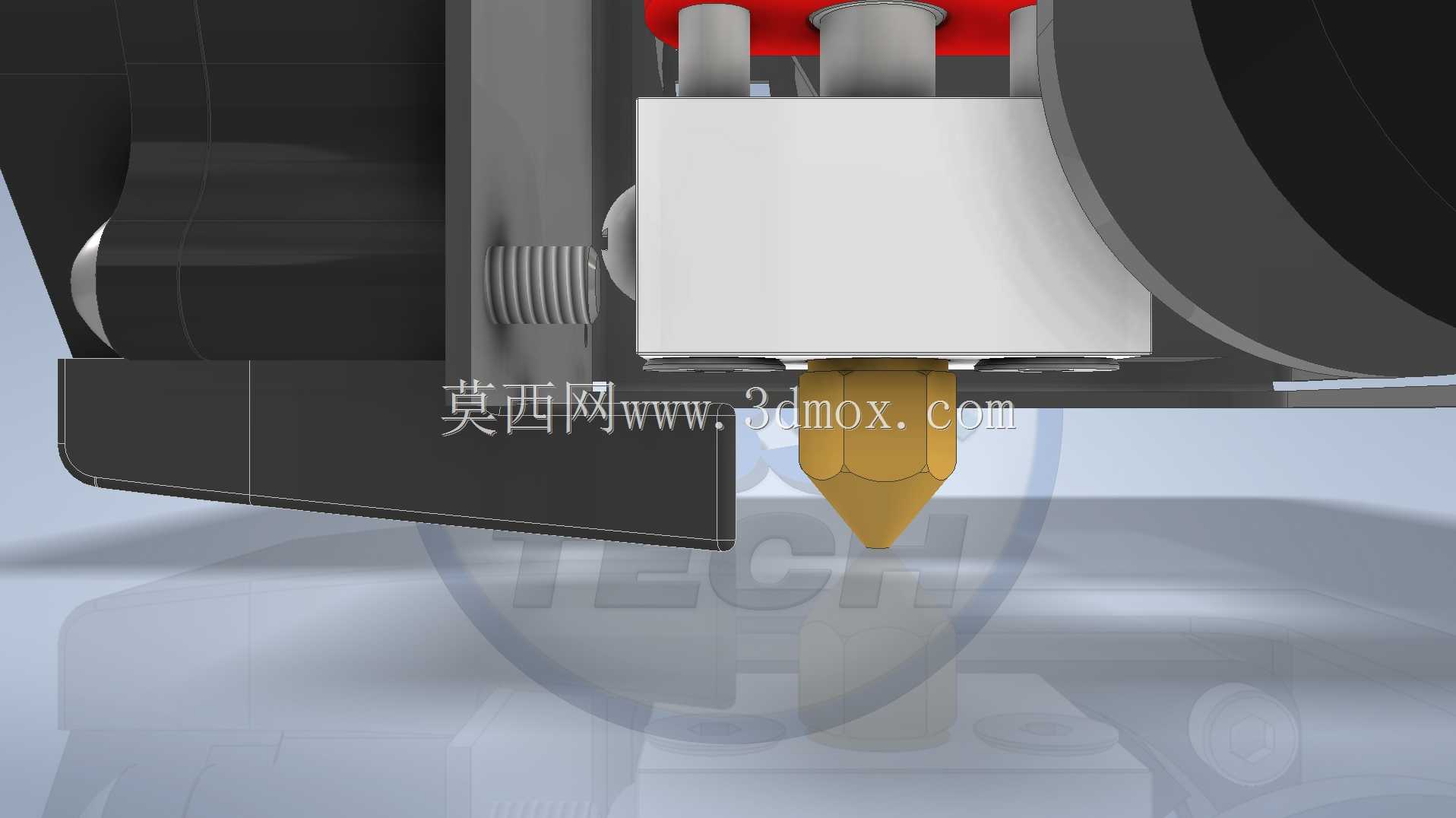

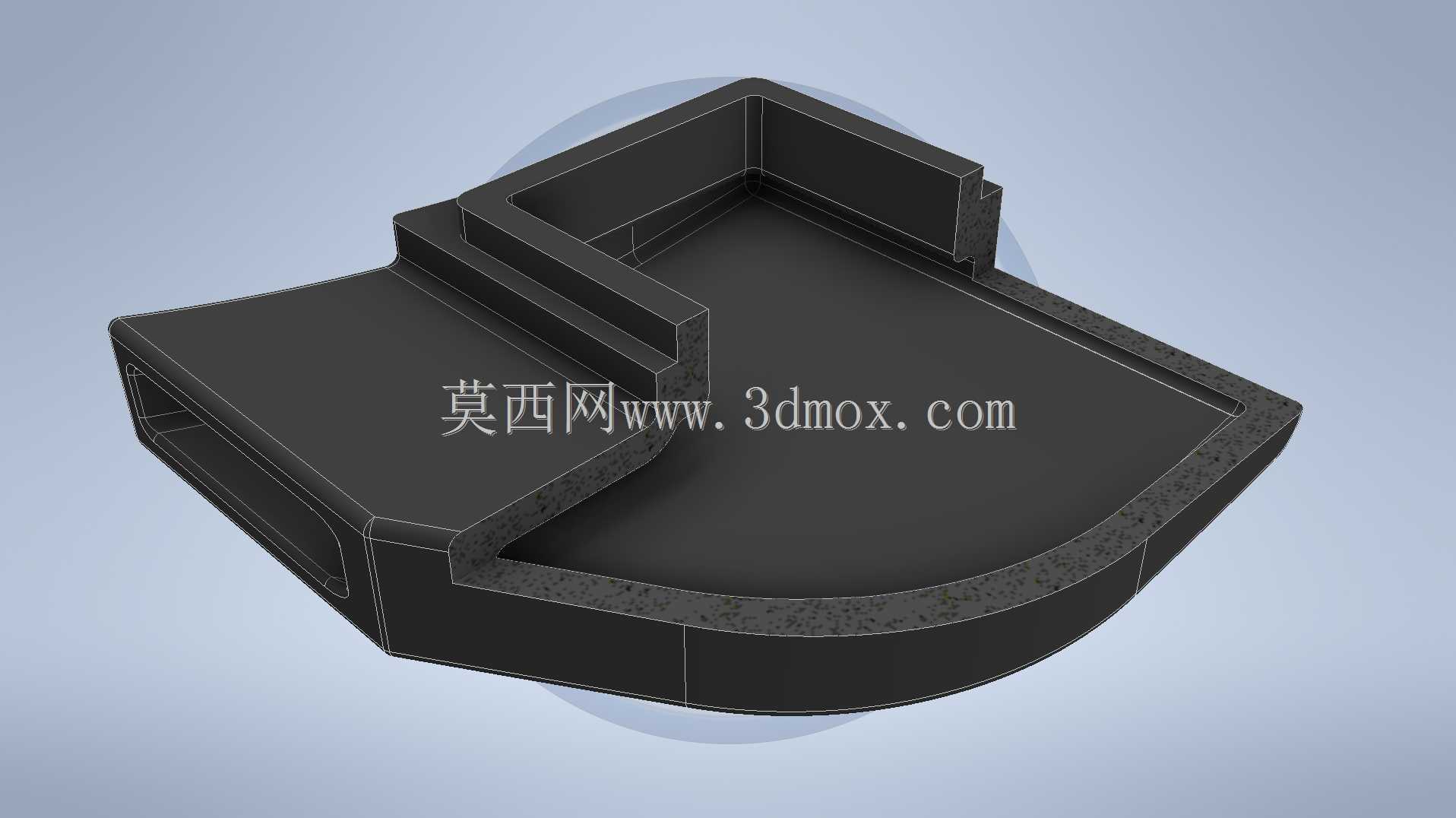

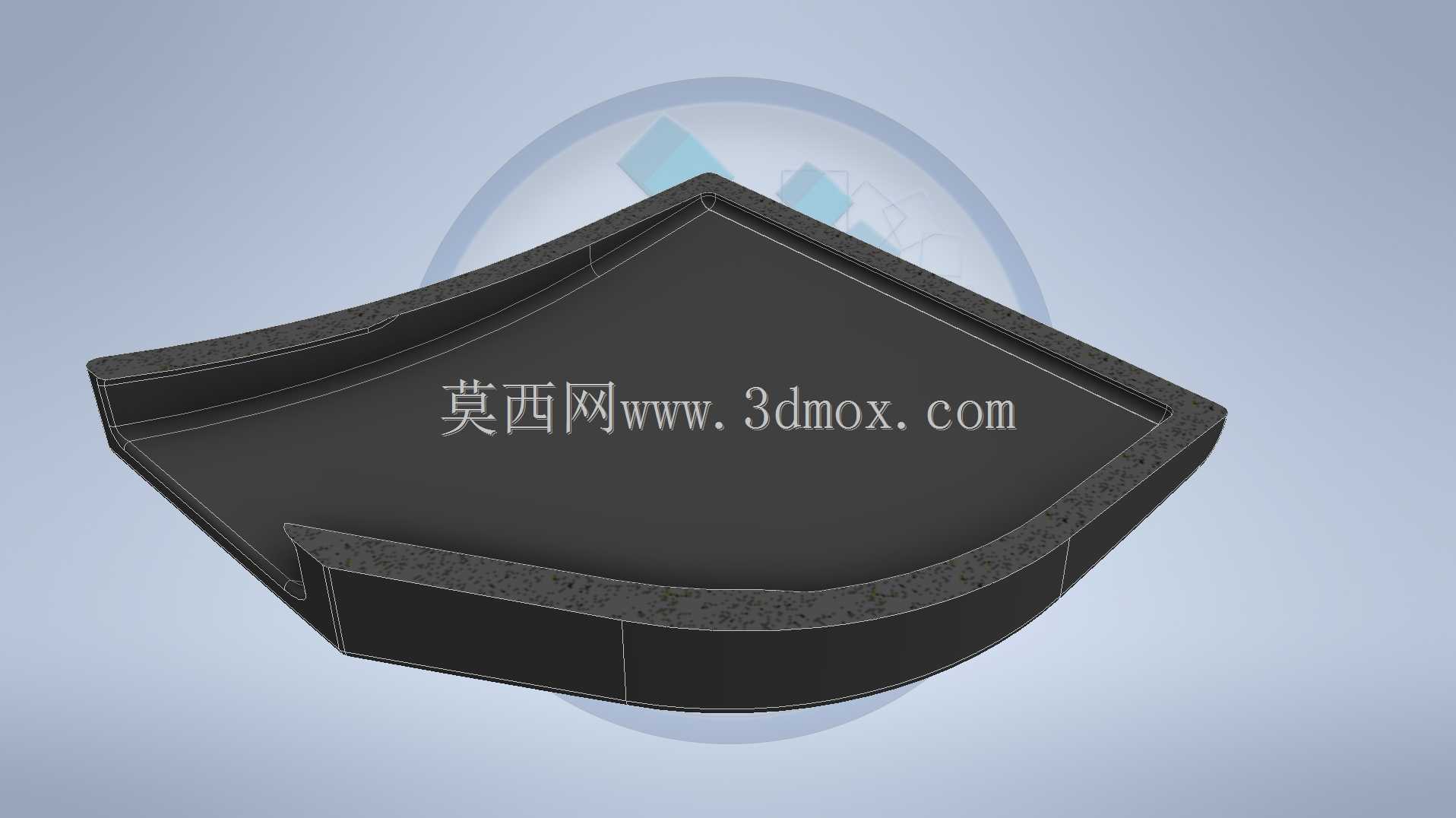

　　气流组织是这套组件设计的核心考量，导风腔内部做了渐扩式流道设计，鼓风机送出的高压气流进入腔体后不会直接直冲而出造成紊流，而是顺着腔体的弧形导面均匀分流，其中三成风量导向喉管的铝制散热鳍片区域，持续带走加热块向上传导的热量，保证喉管内的耗材在进入熔融腔之前始终保持玻璃化温度以下的固态，避免耗材提前软化粘在喉管内壁造成送料阻力增大、堵头断料；剩下七成风量通过前端的窄缝出风口斜向吹向打印件刚挤出的熔融层，出风口的角度经过反复调整，刚好对准喷嘴下方2-5mm的区域，不会直吹喷嘴本身造成加热块温度波动，同时能让刚挤出的PLA耗材快速冷却定型，哪怕是打印30度以上的悬垂面、0.8mm以下的薄壁结构，也不会出现层间错位、边缘塌边的问题。

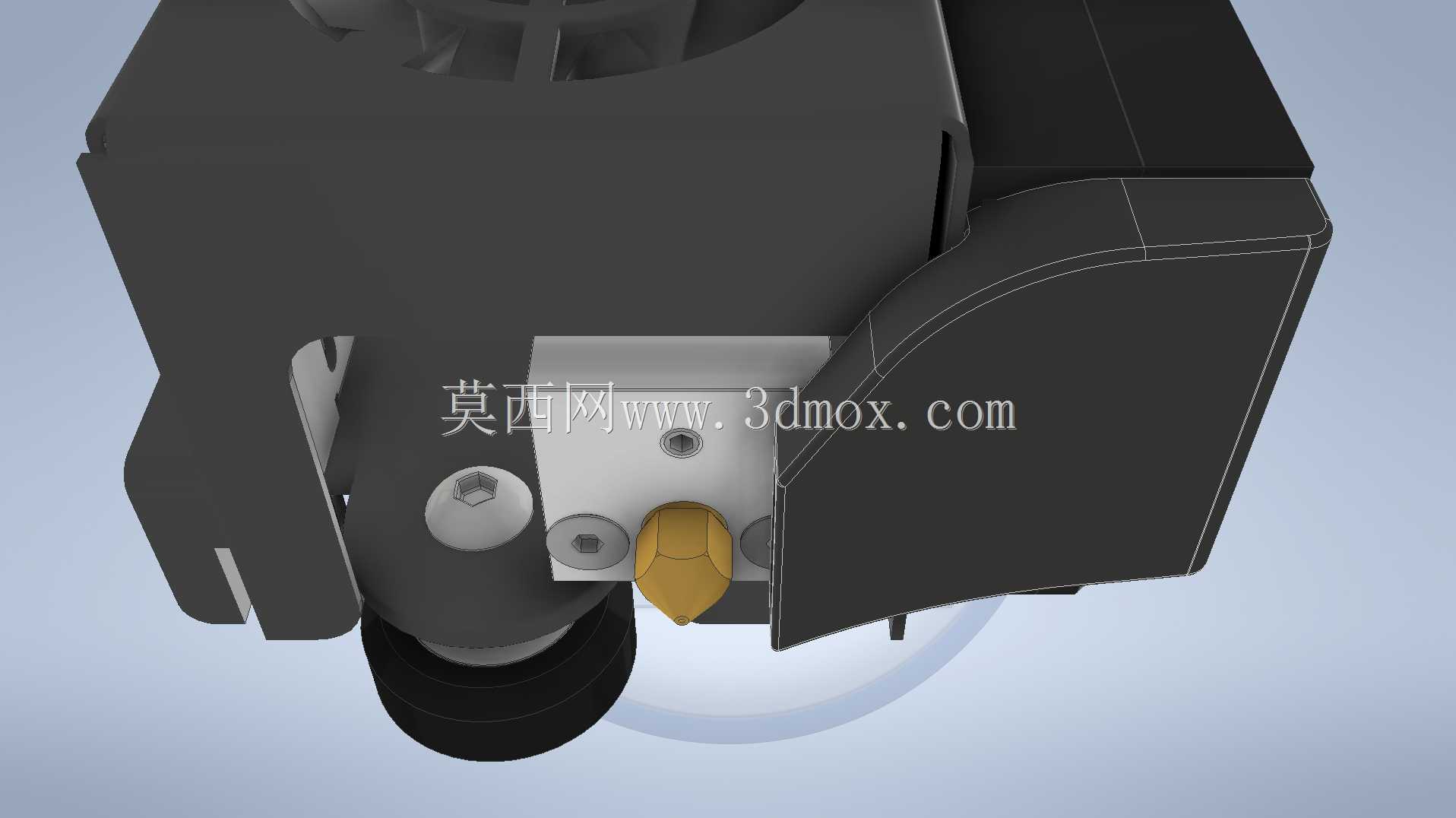

　　安装边界方面，整个组件的外形尺寸控制在45mm42mm38mm以内，安装完成后不会超出Ender3Pro原厂挤出头的运动边界，X轴、Y轴移动到最大行程位置时，组件不会和打印机的框架、打印平台发生干涉，Z轴归零的时候，组件最下端距离打印平台的间隙保持在8mm以上，哪怕是加装了玻璃平台、PEI磁性贴膜这类厚度在3-5mm的打印平台配件，也不会出现刮蹭平台的问题。组件的安装基座上预留了鼓风机的走线槽，鼓风机的供电线可以顺着走线槽卡在槽内，顺着原有挤出头的线束一起走到设备主控盒位置，不会出现线束散乱、随挤出头移动时勾到打印件的问题。

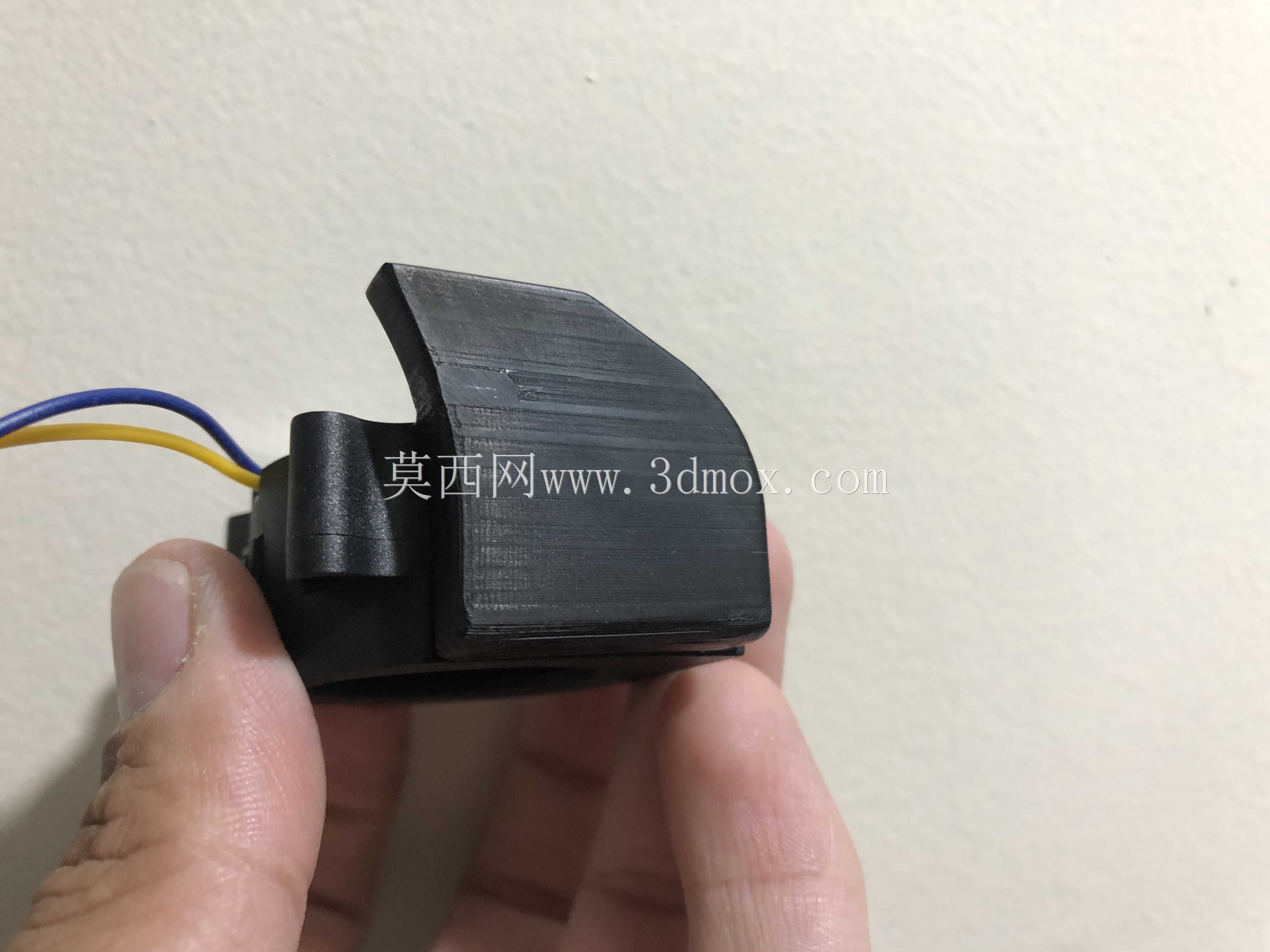

　　从实际使用场景来看，这套改装组件特别适合小批量打样、连续长时间打印的工坊场景，之前用原厂风道的时候，连续打印PLA材质的工装夹具、结构手板，平均每打印20小时左右就会因为喉管散热不足出现一次堵头，需要拆开喉管清理残留耗材，不仅浪费耗材还会打断打印进度，改装这套风道之后，连续打印72小时的PLA工件也没有出现过堵头问题，打印件的悬垂面表面质量提升明显，层纹均匀度比原厂状态好很多，哪怕是打印壁厚0.6mm的薄壁支撑结构，也不会出现冷却不足导致的结构变形。另外这套组件本身采用ABS材质制作，能够长期承受挤出头区域辐射的60-80℃环境温度，不会因为长期受热出现变形、导风角度偏移的问题，使用寿命比原厂的PLA材质导风壳长不少。

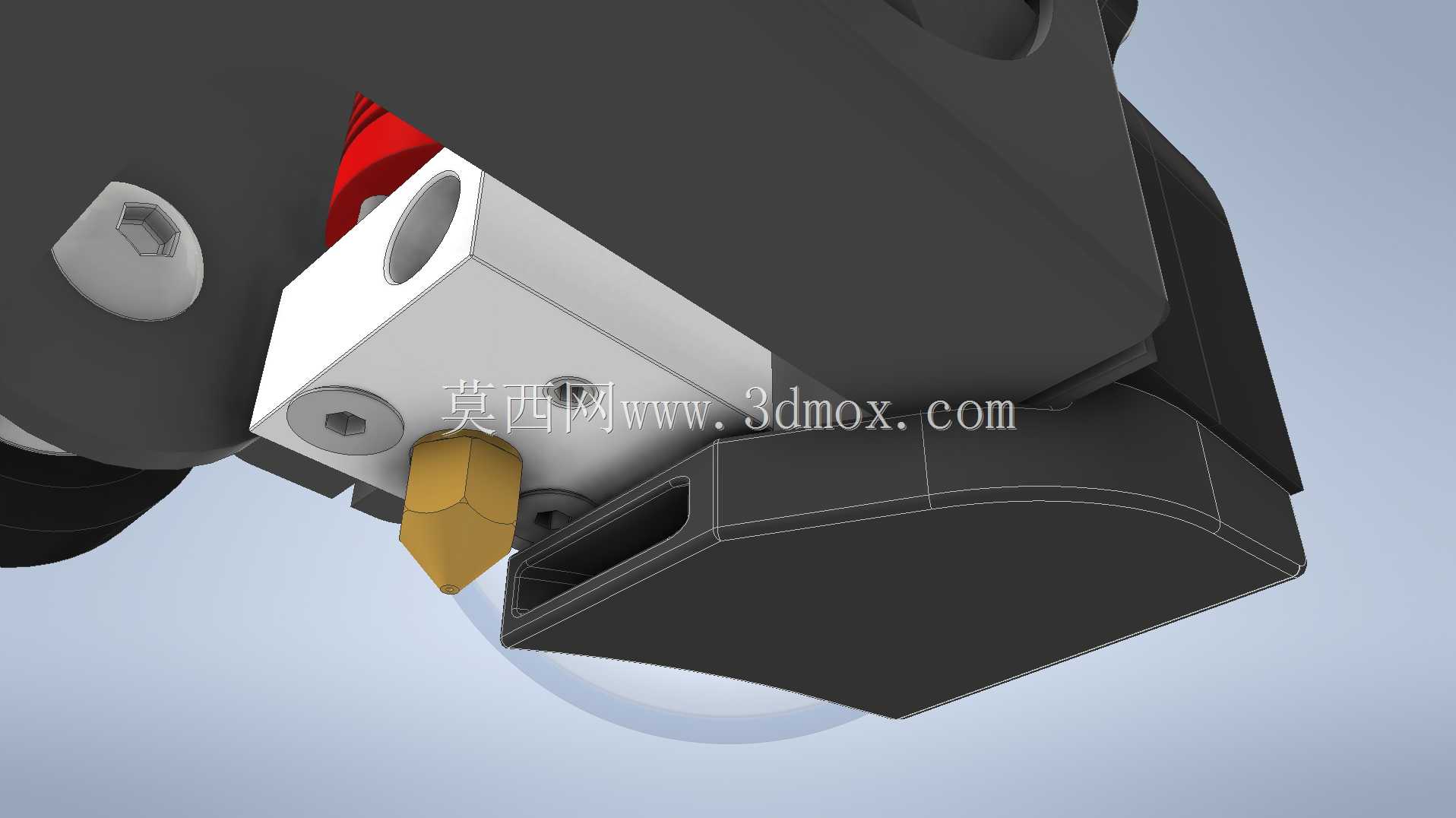

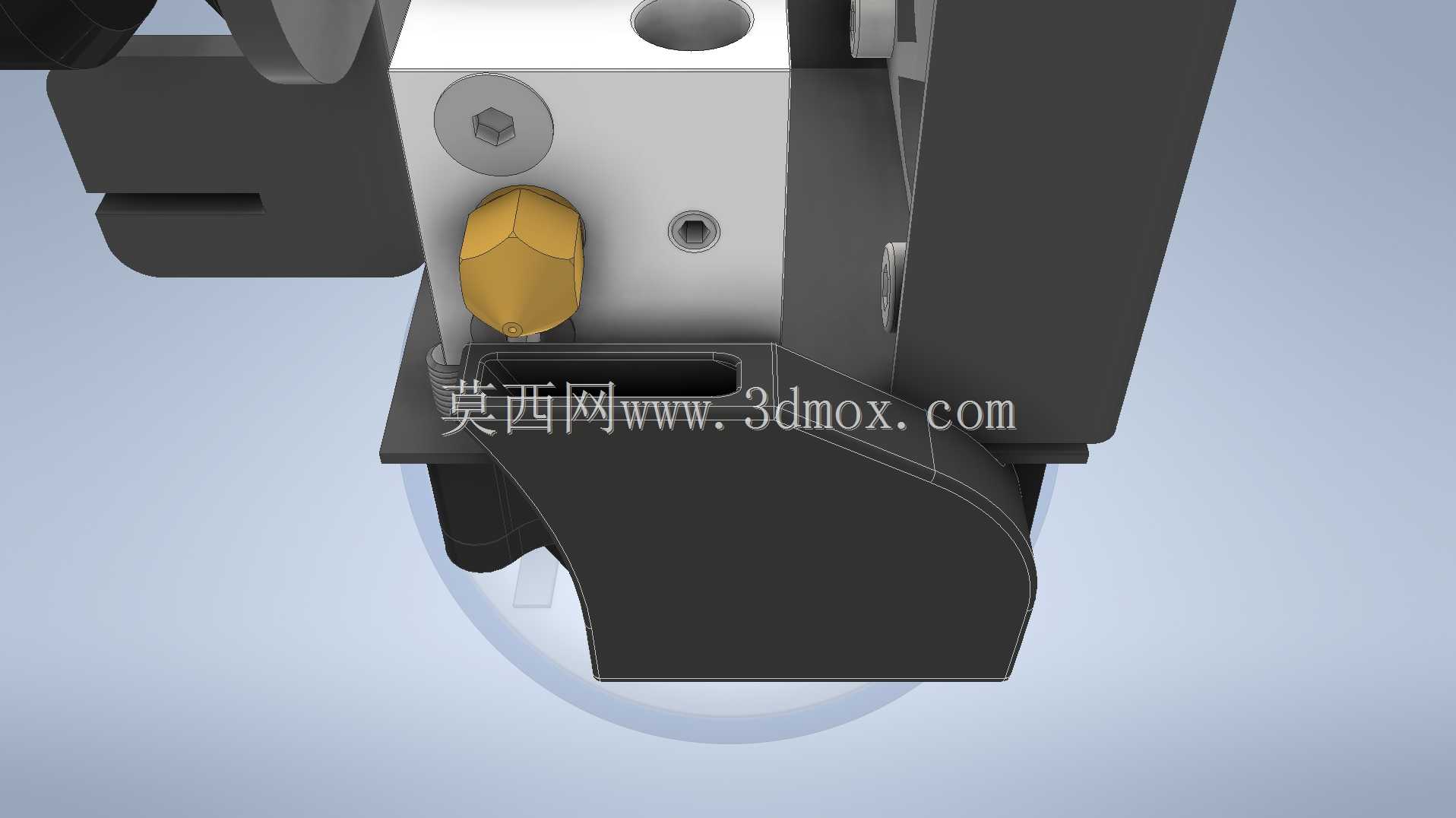

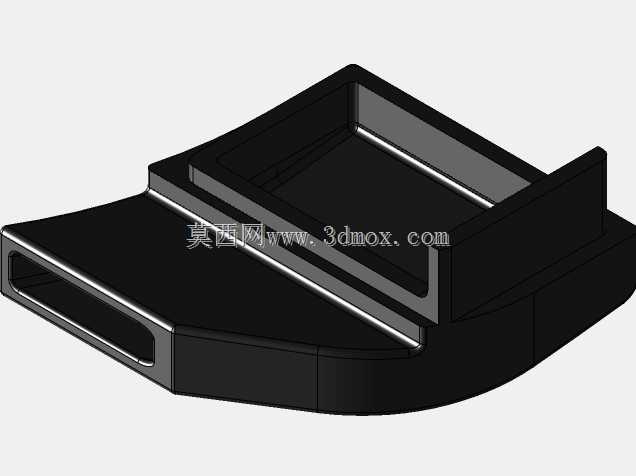

　　结构细节上，组件和鼓风机接触的安装面做了0.2mm的密封筋设计，安装后鼓风机出风口和导风腔之间不会出现漏风问题，保证所有鼓风送出的气流都能被有效利用，不会因为漏风造成风压损失、冷却风量不足。前端的出风口做了1.2mm的窄缝收窄设计，能够提升出口处的风速，让气流更集中地作用在需要冷却的区域，比原厂大开口的出风口送风距离远15mm左右，哪怕是打印层高0.1mm的精细工件，也能保证每层耗材挤出后都能快速冷却定型，不会出现层间滑移的问题。组件侧边还预留了可选的热敏线固定位，如果后期需要加装风道温度监测传感器，不需要额外打孔固定，直接把传感器卡在预留的卡位里就能完成安装，方便做进一步的设备性能升级。
