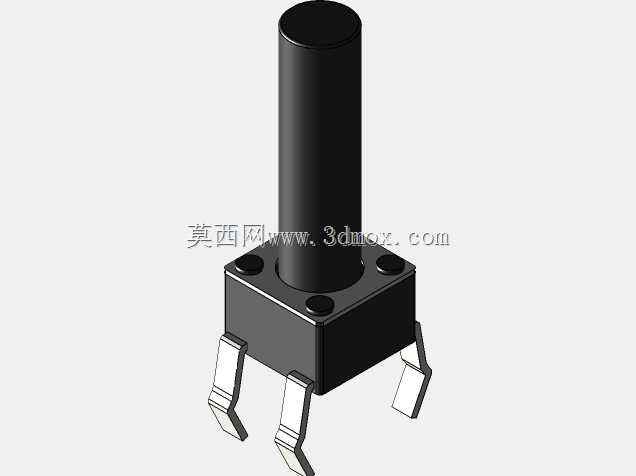

6x6x11直插式轻触按键结构三维数模

　　这款直插式轻触按键是电子设备操作面板、工控控制板卡上最常见的人机交互输入元件，日常接触到的家电控制板、小型机床操作副面板、消费类电子产品的功能触发按键，大多采用同规格的轻触结构。从实际选型使用的角度看，这类按键的核心作用是通过操作者的按压动作，实现电路的通断触发，给控制回路传递一个明确的开关量信号，相比自锁式按键，它没有锁存状态，松开后会依靠内部弹性结构自动复位，适合做单次触发的功能输入，比如参数调整的加减速按键、功能确认按键、设备点动操作的触发按键，都能看到这类元件的应用。

　　从结构设计的角度拆解，这个按键的外形尺寸严格控制在6mm见方的基座范围内，总高度11mm，其中按压柱的伸出长度适配常规面板的安装厚度，基座四个角预留的插脚是直插式封装的典型结构，插脚的弯折角度和伸出长度完全匹配标准PCB板的通孔焊盘尺寸，做PCB Layout的时候只需要按照6mm间距预留四个直径0.8mm的通孔焊盘，就能直接完成波峰焊或者手工焊接的适配，不需要额外做定制化的封装调整。基座部分采用耐高温的工程塑料注塑成型，能够耐受波峰焊过程中的短时高温，不会出现壳体变形导致按压卡滞的问题，内部的弹性接触件采用镀银铜片，既保证了接触导通的可靠性，也能在数万次的按压循环中保持稳定的接触电阻，不会因为氧化出现触发失灵的问题。

　　做三维建模的时候，这个按键的结构细节需要重点关注几个安装边界：首先是基座的底部平面到插脚最下端的距离，这个尺寸决定了PCB板到壳体内部安装面的最小安全间隙，如果间隙预留不足，插脚焊接后突出的焊锡点会顶到安装面，导致PCB板装配不平；其次是按压柱的直径和顶部平面的尺寸，这个部分要和面板上的预留按键孔做间隙配合，常规设计会预留单边0.2mm的间隙，既保证按压的时候不会出现卡滞，也不会因为间隙过大出现晃动偏斜的问题；另外四个插脚的定位尺寸公差需要控制在±0.1mm以内，否则批量焊接的时候会出现插脚无法顺利穿过PCB焊盘的问题，影响生产装配效率。

　　在实际设备应用中，这类按键的按压行程通常在0.3-0.5mm之间，触发压力控制在100-160gf，既不会因为压力太轻出现误触发，也不会因为压力太重导致长时间操作的手指疲劳，很多小型数控设备的操作面板上，会把多个同规格按键排成阵列，用来做参数输入、功能切换的操作元件，相比薄膜按键，这种直插式轻触按键的手感更明确，触发反馈更清晰，使用寿命也更长，适合工业场景下的频繁操作需求。建模的时候还要注意按压柱和基座之间的配合间隙，虽然实际产品中这个间隙很小，但在三维数模里要把这个配合关系体现出来，不能把按压柱和基座做成一个整体，否则后续做装配干涉检查、运动仿真的时候，无法模拟按键按压的动作过程，也没法验证面板安装后的按压行程是否符合设计要求。

　　从结构可靠性的角度看，四个插脚除了起到电气导通的作用之外，还承担了机械固定的作用，焊接完成后四个插脚和PCB板形成四个固定点，能够承受至少5N的垂直按压力，不会出现按键基座从PCB板上脱落的问题，插脚的弯折结构也做了应力释放设计，避免焊接过程中热胀冷缩导致插脚和塑料基座之间出现松动。很多工程师在选型的时候会忽略按键的高度参数，实际上11mm的总高度是适配1.5mm厚度面板的常规尺寸，如果面板厚度超过2mm，就需要选择更长按压柱的规格，否则会出现按键按不到位、无法触发的问题，这个三维数模把所有安装相关的边界尺寸都做了准确还原，不管是做面板结构设计、PCB封装设计，还是做整机的装配干涉检查，都能直接调用，不需要再反复核对样品尺寸。
