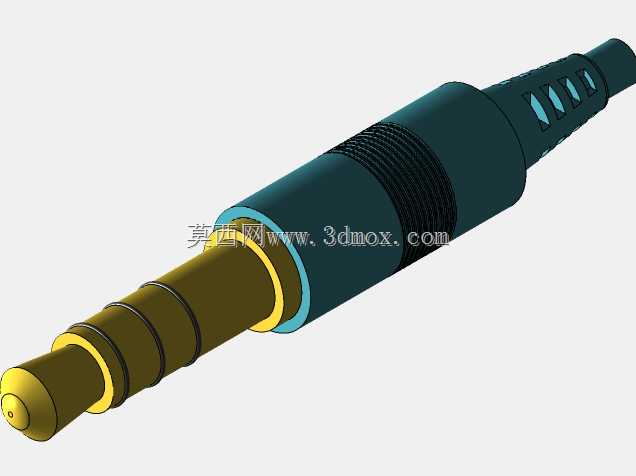

四段式3.5mm音频公头接插件结构设计

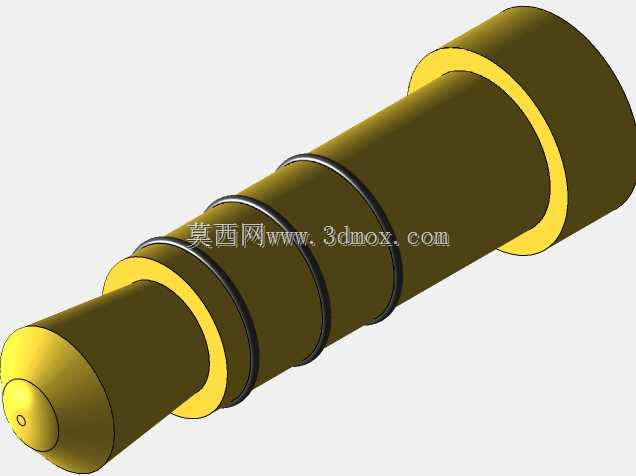

　　日常接触的消费类音频传输场景里，3.5mm规格的音频接插件至今仍是有线音频链路里覆盖范围最广的接口形式，不管是便携音频播放器、台式声卡、专业调音台的前置监听接口，还是工业控制设备里的音频信号输出端口、车载影音系统的外接音频输入口，都能看到这类接口的身影。这次建模的四段式3.5mm音频公头，对应带麦克风功能的四段式音频插孔适配需求，和常规三段式仅传输左右声道的插头不同，四段结构额外增加了麦克风信号回路，能同时实现音频回放与语音采集的信号传输，适配带通话功能的有线耳机、外接拾音器等外设的连接需求。从结构设计逻辑来看，整个插头的核心接触部分采用阶梯式轴段设计，最前端的信号端子为圆头过渡结构，避免插合过程中锐角刮伤插孔内部的弹片接触层，

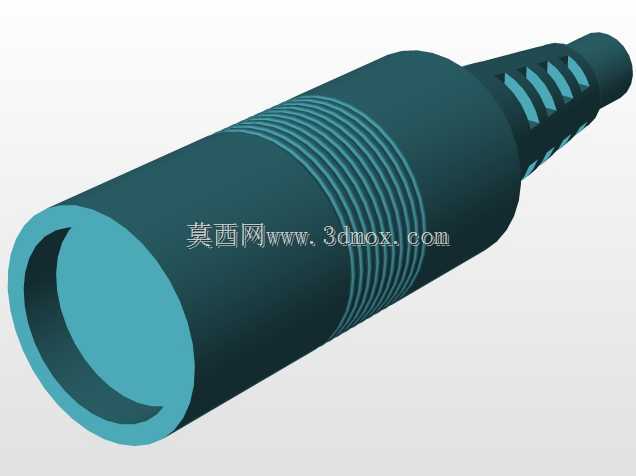

　　每一段信号端子之间设置绝缘隔圈，隔圈的外径略小于接触端子的外径，既可以保证不同信号回路之间的绝缘隔离，也能在插合过程中给插孔内部的弹片提供形变让位空间，降低插合力的同时减少弹片疲劳损耗。插头中段的滚花结构是建模时重点还原的细节，这部分结构在实际生产中是用于和外层注塑包覆层形成机械咬合，避免线材受拉扯时内部的端子与注塑层发生相对位移，导致内部焊线脱落，滚花的齿深、齿距都按照行业通用的包覆附着力要求设计，既不会因为齿深过大导致注塑层出现缩痕，也不会因为齿距过密导致咬合强度不足。插头尾部的防弯折结构采用多道环形凹槽加锥面过渡的设计，这部分是线材与插头硬结构的衔接位置，日常使用中这个位置的弯折频次最高，

　　多道凹槽的设计可以让外层的软胶包覆层形成多道形变缓冲带，分散弯折时的应力集中点，避免线材在根部出现断线、外皮开裂的问题。从安装适配的尺寸边界来看，整个插头的接触端直径严格遵循3.5mm音频接口的通用公差要求，各段信号端子的轴向长度匹配标准四段式插孔的弹片位置，保证插合后每一段弹片都能和对应端子完全贴合，不会出现信号串扰、接触不良的问题；插头主体的最大外径控制在常规音频插头的通用尺寸范围内，不会出现相邻接口间距不足时互相干涉的情况，不管是设备面板上并排布置的音频接口，还是便携设备上紧凑布置的插孔，都能顺利插合。建模过程中对各零件的装配关系做了完整还原，包括内部端子与绝缘隔圈的配合公差、滚花段与注塑层的贴合关系、

　　尾部防弯折结构的过渡曲率，每一处结构都对应实际生产中的工艺要求，比如接触端子的端部圆角、绝缘隔圈的拔模斜度、滚花段的加工纹理方向，都按照实际五金车削加工的工艺逻辑做了还原，没有出现结构干涉、无法脱模、不符合加工逻辑的设计。在实际设备选型应用中，这类接插件的结构可靠性直接影响音频信号的传输稳定性，比如工业现场的音频播报设备，长期处于振动环境下，如果插头的接触段设计不合理，很容易出现接触电阻波动、信号断连的问题，建模时还原的端子接触长度、弹片让位空间，都是为了保证在振动工况下弹片始终能和端子保持稳定接触；而尾部的防弯折结构设计，则针对经常需要插拔、移动的有线音频外设，提升线材根部的抗弯折寿命，减少日常使用中的线材损坏概率。整个模型的结构拆分完全按照实际生产的装配流程搭建，从最前端的信号端子到各层绝缘隔圈，再到中段的金属固定套、尾部的应力缓冲结构，每个零件的配合面都做了公差适配的细节处理，既可以用于结构设计阶段的接口适配验证，也能作为接插件选型时的结构参考，帮助设计人员快速确认接口的安装空间、插合深度、相邻部件的干涉边界，避免在设备结构设计阶段出现接口位置预留不足、插合后与周边部件磕碰的问题。
