带环形加强筋透明塑料饮用水瓶结构设计

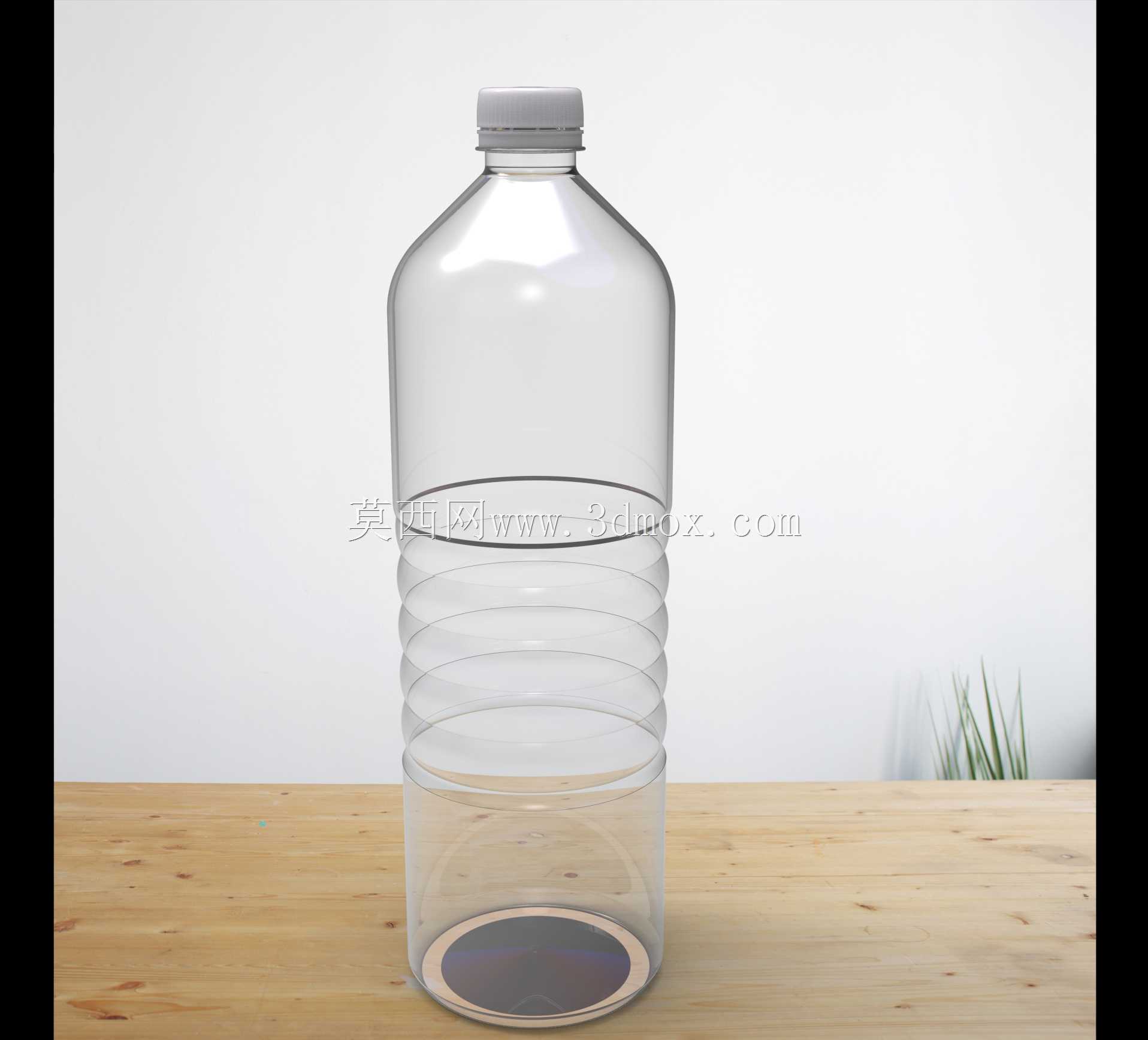

　　日常快消品包装领域里，塑料饮用水瓶是应用量级极大的吹塑成型容器，这类容器的结构设计需要在材料用量、结构强度、握持手感、堆叠稳定性、灌装适配性之间找到最优平衡，绝非简单的曲面拉伸建模就能完成合格交付。这款透明塑料瓶的整体造型采用三段式变径结构，瓶身上段为平滑过渡的圆弧收肩结构，从瓶口螺纹段向下平滑扩张至最大瓶身直径，收肩段的曲率经过反复调整，既避免吹塑成型过程中出现壁厚不均的薄区缺陷，也能保证灌装后液体在倾倒过程中流动顺畅，不会因为肩部曲率突变产生液体喷溅的问题。瓶身中段设计了多道等距分布的环形内凹加强筋，这部分结构是整个瓶身强度设计的核心，很多初入行的设计人员做水瓶建模时容易忽略加强筋的参数匹配，要么筋的深度过浅无法起到抗变形作用，

　　要么筋的过渡圆角太小导致吹塑时材料堆积、透明度下降，还容易在运输堆叠时出现应力开裂。这款模型的环形加强筋采用大圆角过渡的内凹结构，每道筋的深度控制在瓶身直径的3%左右，相邻筋的间距匹配成年人手掌握持时的指节间距，既可以在不增加瓶身壁厚的前提下大幅提升瓶身的径向抗挤压能力，装满水后单手握持时不会出现过度形变导致液体溢出，也能在空瓶堆叠运输时提供足够的轴向支撑力，避免上层箱体压垮下层空瓶。瓶身下段为平滑直筒结构，底部采用内凹的五瓣式抗压底结构，这部分结构需要匹配自动化灌装线的输送定位要求，底部的内凹深度和圆角参数要适配灌装线的卡瓶板、星轮定位槽尺寸，保证高速灌装过程中瓶子不会出现卡滞、倾倒的问题，

　　同时内凹底结构可以提升瓶子竖直放置时的稳定性，即使放置在轻微倾斜的台面上也不会轻易倾倒。瓶口部分采用标准的PCO1881螺纹接口，匹配市面上通用的28mm口径塑料防盗瓶盖，螺纹的导程、牙型高度都按照行业标准设计，保证瓶盖旋合时的扭矩适中，既不会因为过松出现漏液，也不会因为过紧导致消费者开启困难，瓶口下方的防盗环连接桥结构也做了细节还原，旋开瓶盖时连接桥可以整齐断裂，留下明显的开启痕迹。从建模逻辑来看，这款模型采用全参数化曲面建模思路，所有的变径曲面、加强筋结构、螺纹特征都保留了参数化驱动关系，设计人员可以根据不同的容量需求快速调整瓶身高度、直径参数，不需要重新搭建整体曲面框架，大幅缩短同系列产品的开发周期。

　　吹塑成型的工艺适配性也是这类容器设计的核心考量，整个瓶身的所有曲面过渡都没有小于R1的尖角，避免吹塑过程中出现应力集中或者材料填充不足的问题，瓶身的壁厚分布通过曲面偏移参数做了预设，肩部、底部这些受力较大的区域壁厚略高于瓶身中段，在保证整体结构强度的前提下尽可能降低材料克重，符合快消品包装轻量化的行业趋势。在实际生产场景中，这类水瓶模型完成建模后可以直接导入吹塑模具设计模块，拆分模腔、抽芯结构，也可以导入渲染软件做不同液位、不同标签位置的效果展示，给包装设计、市场端的方案评审提供直观的三维参考，还可以导入有限元分析软件做堆叠载荷、跌落测试的仿真验证，提前发现结构设计的薄弱点，减少开模后的试错成本。握持手感的细节设计上，瓶身环形加强筋的位置刚好对应成年人握持时的手指贴合区域，内凹的筋位可以增加手掌和瓶身之间的摩擦力，即使瓶身外侧沾有水渍也不容易打滑，瓶身的最大直径控制在66mm左右，匹配绝大多数成年人的手掌握持围度，单手握持时不需要过度用力就能稳定拿取。
