BFB1012H型12V径向离心风机简化结构

　　在做小型电子设备、紧凑型工控模组的散热结构选型时，这类小尺寸径向离心风机是出镜率极高的部件，和常规轴流风机直吹的送风逻辑不同，它能把轴向进风通过蜗壳导流转向90度径向送出，很适合内部空间局促、风道需要转向排布的设备场景，比如小型激光雕刻机的模组散热、桌面级3D打印机的喷头周边送风、车载小型电子控制单元的舱内散热、便携检测仪器的内部气流循环，都能见到同规格径向风机的应用。

　　这次做的简化模型，核心是还原风机的外形安装边界，没有做内部扇叶、电机绕组这类对结构安装无参考价值的细节，毕竟在整机结构设计阶段，工程师最先需要确认的是部件的安装位是否干涉、出风口对接的风道尺寸是否匹配、固定孔位的位置能不能和设备壳体的安装柱对齐，把这些核心尺寸做准，就能满足前期布局的需求，没必要把内部结构全部复刻，反而会占用不必要的装配体资源，拖慢大型装配的运行效率。

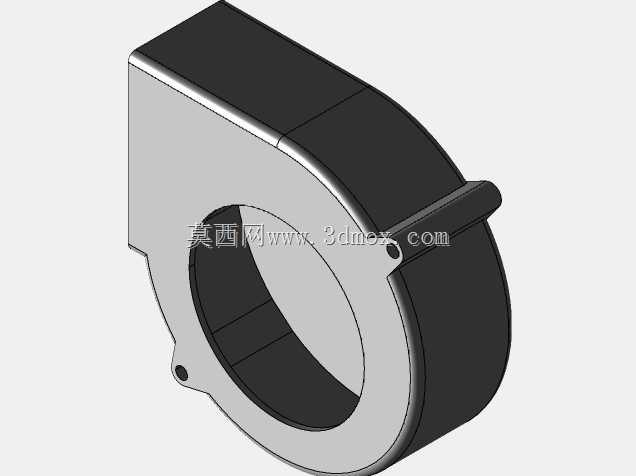

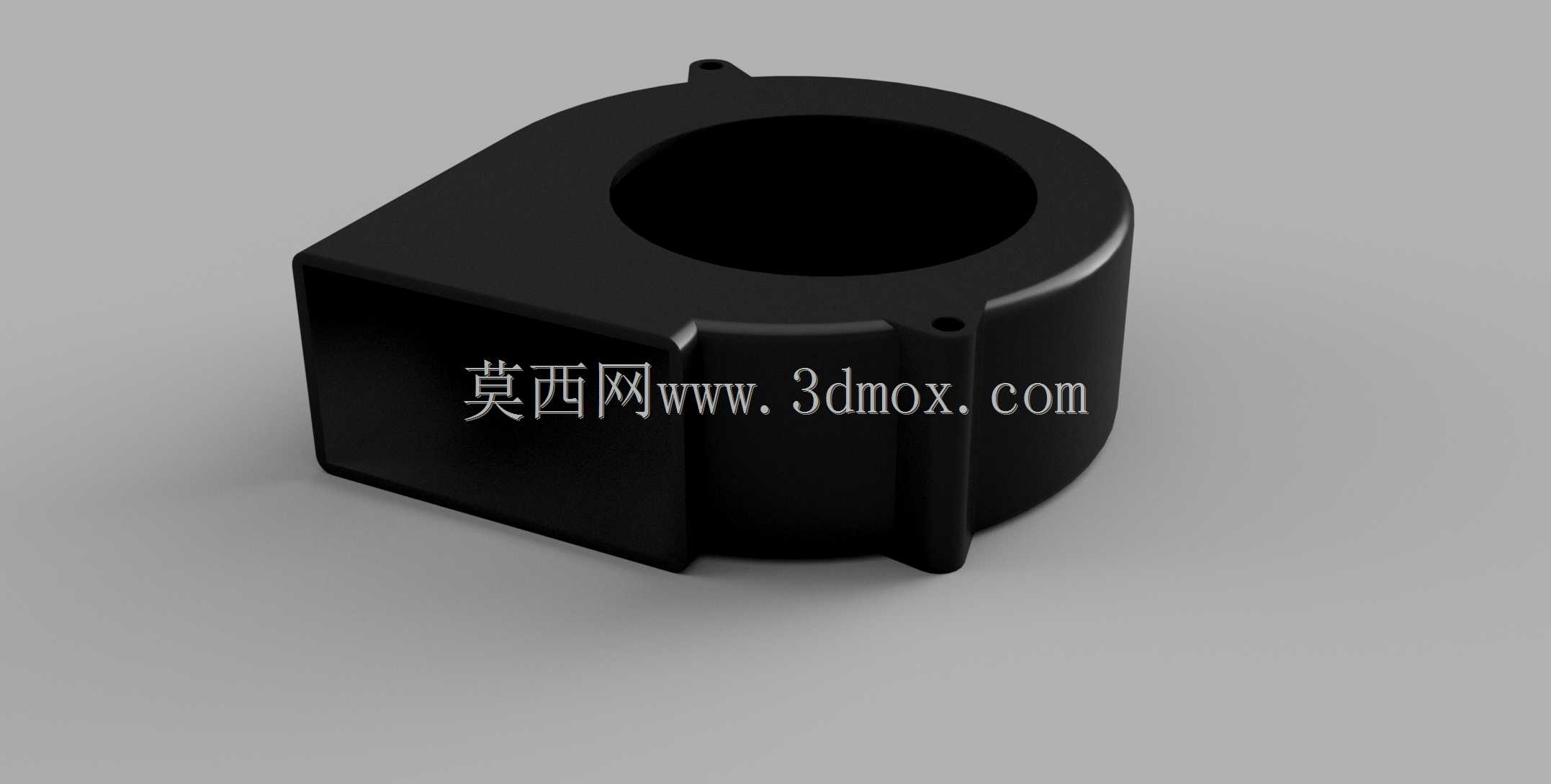

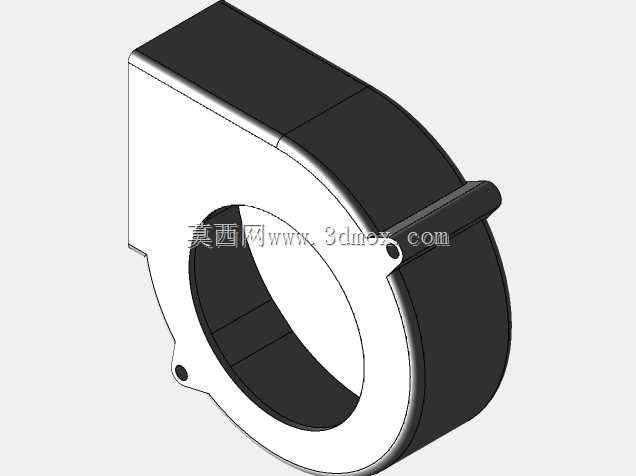

　　从结构特征来看，这款风机采用经典的蜗牛壳型流道设计，圆形的进风侧位于蜗壳端面，方形的出风口切向布置在蜗壳侧方，这种结构能在有限的体积下获得比同尺寸轴流风机更高的送风静压，适合对接有一定阻力的风道，比如需要把气流引导到设备深处的散热鳍片位置时，径向风机的送风表现会比直吹的轴流风扇更稳定，不会因为风道阻力增大就出现风量骤降的问题。安装结构上，蜗壳本体延伸出两个带安装孔的固定支耳，支耳的位置避开了进风区域和出风口的流道，安装时不会遮挡气流通道，固定孔的尺寸适配常用的M2或者M2.5自攻螺丝，能直接固定在塑料壳体或者钣金支架上，不需要额外设计转接件。

　　建模的时候特意把安装边界的公差留了合理的装配余量，比如风机本体的最大外轮廓尺寸、出风口的长宽尺寸、固定孔的中心距、进风面的凹陷深度，这些和装配直接相关的尺寸都按照实物的安装公差做了偏移，避免结构设计时出现理论尺寸匹配、实际装配干涉的问题。很多新手工程师在选型这类标准风机时，容易忽略风机本体的出线位置、底部的凸起高度，导致装配时线材被壳体压住、或者风机底部和PCB板上的元件产生干涉，这个简化模型里也把这些容易遗漏的外形特征做了还原，能帮设计者在前期布局阶段就排查掉这类装配隐患。

　　从实际使用场景来说，12V的供电规格刚好适配绝大多数工控设备、车载电子、桌面小型设备的供电体系，不需要额外做电压转换电路，径向出风的特性也让它可以贴装在设备侧壁上，出风口直接对接设备内部的散热风道，不需要额外设计导流结构，能有效压缩设备的整体体积。比如在做小型便携储能电源的散热设计时，把这类径向风机贴在壳体侧壁，进风面朝向壳体内部的发热元件区域，出风口直接对外，就能形成顺畅的散热气流循环，不会像轴流风机那样需要预留足够的轴向进风空间，能把设备的厚度做的更薄。

　　另外在做设备的风道仿真前期，这类准确的外形模型也能作为流体仿真的边界参考，虽然简化模型没有内部扇叶结构，但可以准确界定风机的占位空间、进出风口的位置和尺寸，方便工程师在仿真阶段快速评估风道的走向是否合理，有没有出现气流死区，等整体风道方案确定之后，再替换成带内部细节的详细模型做精细仿真，能大幅提升前期方案迭代的效率。对于需要做设备外壳开孔设计的工程师来说，这个模型的进风面轮廓、出风口轮廓也能直接作为开孔的参考依据，不用再反复对照实物样本测量尺寸，减少尺寸核对的工作量，也能避免因为测量误差导致的开孔错位、配合间隙过大等问题。
