小规格绕线式轴挠性传动连接构件

项目分类:通用机械零部件 发布时间:2024-03-14 ID:741460
  • 小规格绕线式轴挠性传动连接构件

  在小型精密传动链路的搭建过程中,很多设计人员都会遇到两轴存在微小径向、角向偏差的问题,这类偏差如果采用刚性连接构件,会在运转过程中产生额外的交变载荷,轻则加剧轴承磨损、增大传动噪音,重则导致轴系疲劳断裂,直接影响整套设备的运行稳定性。这款绕线式结构的挠性轴连接构件,正是针对小转矩、高转速的精密传动场景设计,常见于小型检测设备、桌面级数控装置、微型输送机构、精密仪器的动力输出端与执行端之间的动力衔接,能够在传递额定转矩的同时,补偿两轴安装过程中产生的同轴度误差,抵消部分运转过程中的振动传递,提升整套传动系统的容错率。

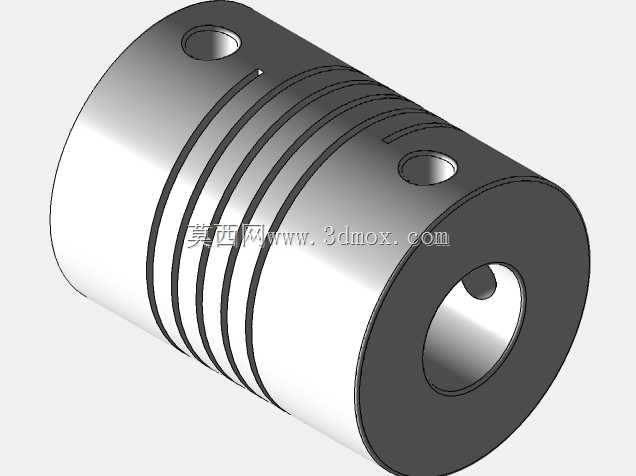

  从结构设计逻辑来看,该构件采用一体化圆柱基体加工成型,没有额外的拼接零件,避免了装配式联轴器存在的装配间隙与松动风险。基体中段加工有多道平行的环形切槽,这类切槽形成的弹性变形区是实现挠性补偿的核心结构:当两轴存在径向偏移时,切槽位置可以产生微小的弹性形变,让两端的轴孔可以在一定范围内产生相对错位,不会因为强制对中产生额外的内应力;当存在角向偏差时,环形槽的各段变形量可以自适应调整,保证转矩传递的平顺性。两端的轴孔分别对应动力输入轴与输出轴的安装尺寸,孔壁上加工有径向的顶丝固定孔,安装时通过紧定螺钉顶紧轴面实现周向与轴向固定,不需要额外的键槽加工,适配小直径光轴的快速安装需求,大幅降低现场装配的加工难度。

  从安装边界尺寸来看,该构件的总长度为25mm,两端适配的轴径均为8mm,整体外径控制在紧凑范围内,不需要占用过大的安装空间,非常适合安装空间局促的小型设备内部。选型过程中需要注意,这类切槽式挠性联轴器的补偿量存在明确上限,径向补偿量通常在零点几毫米级别,角向补偿量不超过1度,因此安装时仍需要尽量保证两轴的基础同轴度,不能完全依赖联轴器的补偿能力抵消过大的安装误差,否则会导致切槽位置的应力超过材料疲劳极限,出现断裂失效的问题。材质选择上通常采用铝合金作为基体材料,兼顾了结构强度与轻量化需求,自身转动惯量极低,适合高转速的传动场景,不会因为自身重量过大增加电机的启动负载。

  在实际应用场景中,这类挠性连接构件不适合大转矩、重载的传动场合,更多面向轻载、高精度的传动链路,比如编码器与电机轴的连接、小型步进电机与丝杠的连接、微型泵的动力传递等场景。设计建模过程中,需要重点关注中段切槽的宽度、深度与槽数的匹配:槽数过少会导致挠性不足,补偿能力达不到设计要求;槽数过多、槽深过大会降低整体的扭转刚度,导致传动过程中出现回差,影响传动精度。建模时需要保证两端轴孔的同轴度基准,顶丝孔的位置要避开切槽的变形区域,防止紧定螺钉的安装位置处于弹性变形段,导致固定失效。同时要注意外圆与轴孔的同轴度公差,避免高速运转时出现动不平衡量,引发额外的振动。

  对比其他类型的挠性联轴器,比如膜片联轴器、波纹管联轴器,这种一体化切槽式的结构没有易损件,不需要定期维护,安装过程简单,成本也更低,非常适合批量应用在民用小型设备、桌面级工业设备的传动结构中。在装配调试时,需要先将两端轴分别插入对应的轴孔,保证轴的插入深度足够,避免顶丝顶在轴的端面位置,紧定螺钉的锁紧力矩要控制在合理范围,既要保证足够的锁紧力防止轴与联轴器之间打滑,又要避免力矩过大导致螺钉滑牙或者联轴器基体变形。日常运维过程中,不需要额外添加润滑,只需要定期检查顶丝是否存在松动,切槽位置是否出现裂纹即可,整体维护成本极低。
