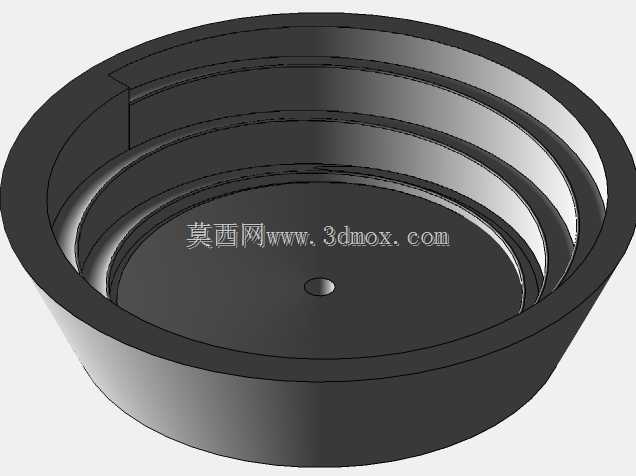

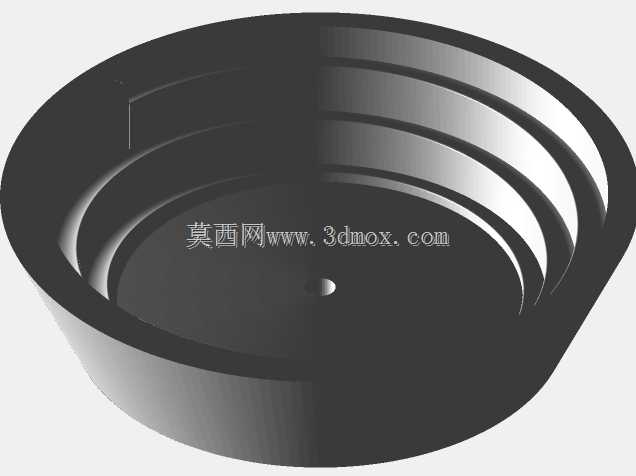

小型螺旋轨道振动给料机料碗结构

　　在小尺寸紧固件、电子插接件、精密冲压小件的自动化装配产线里，振动给料装置的料碗是决定整线送料节拍与排序准确率的核心部件，这款带内螺旋爬升轨道的料碗结构，针对直径6mm、长度20mm规格的圆柱类小工件定向排序送料设计，适配常规电磁式振动底座的安装接口，可直接替换同规格常规光面料碗，解决小尺寸圆柱件送料过程中堆叠、卡滞、反向出料的常见问题。从结构设计逻辑来看，料碗整体采用上宽下窄的锥台形外壁，底部中心预留定位安装孔，可通过中心锁紧螺栓与振动底座的输出台面刚性连接，保证振动激励能够均匀传递到料碗的每一段轨道，避免局部振幅不足导致的工件滞停。内壁的螺旋轨道采用等螺距爬升设计，轨道宽度与目标工件的直径匹配，单段轨道仅能容纳单排工件通过，

　　从底部存料区开始，随着轨道螺旋上升，轨道边缘做了微小的挡边处理，防止工件在振动爬升过程中从轨道侧边滑落回存料区。在轨道接近出料口的位置，设计了定向筛选结构，能够将姿态不符合要求的工件剔除回落至底部存料区，仅保留轴向沿送料方向排布的工件有序输出，无需额外增设视觉检测或气动剔除机构，简化了整段送料单元的结构复杂度。实际应用场景中，这类料碗多用于小型零件的自动排序上料工序，比如小螺丝、圆柱销、微型弹簧、电子引脚类零件的装配工位，配合直线送料槽可实现工件从散料堆到装配工位的全自动定向输送，无需人工手动排料，能够大幅提升小零件装配工序的生产效率，降低人工重复排料的劳动强度。从安装边界来看，料碗底部的安装定位孔尺寸与常规100型、

　　150型振动底座的安装中心孔匹配，外壁的锥度设计保证了料碗在高频振动下的重心稳定性，不会因为工件负载变化出现振幅偏移或共振异响。内壁轨道的表面粗糙度设计控制在合理区间，既保证工件能够在振动作用下顺畅爬升，又不会因为表面过于光滑导致工件打滑堆积，轨道的螺旋升角经过反复校核，匹配常规振动底座的振动频率与振幅参数，工件在轨道上的爬升速度稳定在每秒5-8件，可适配多数中小型装配产线的节拍要求。设计过程中重点规避了常规料碗容易出现的轨道接缝凸起、存料区死角、出料口卡料等问题，螺旋轨道与料碗内壁采用一体化圆弧过渡，没有突兀的接缝或台阶，散料在底部存料区能够随着振动均匀分布到轨道入口，不会在底部形成堆积死角。出料口的轨道末端做了平直段设计，

　　能够与后续的直线送料轨道无缝对接，工件从料碗输出时姿态统一，不会在对接位置出现卡堵或掉落。针对目标工件的尺寸特性，轨道的爬升段还做了细微的倾角调整，在轨道上升到总高度三分之二的位置，轨道面略微向内壁倾斜，保证圆柱类工件在爬升过程中不会因为振动出现翻滚，始终保持稳定的姿态向前输送，当工件出现横置或叠放状态时，会因为重心不稳从轨道侧边滑落回存料区，重新参与排序，直到姿态符合要求才能继续沿轨道上升到出料口。这种结构的料碗相比传统的等分轨道料碗，送料准确率更高，卡料概率更低，针对特定尺寸段的圆柱类工件适配性更好，不需要频繁调整轨道挡板或配重，安装完成后即可稳定运行，日常维护仅需要定期清理轨道表面的油污与碎屑，即可保证长期稳定的送料效果。在结构强度方面，料碗的壁厚设计兼顾了重量与刚性要求，既不会因为壁厚过薄导致振动过程中出现结构变形，影响轨道的尺寸精度，也不会因为壁厚过大增加振动底座的负载，导致底座振幅不足、发热严重等问题。底部的安装面做了精加工平面处理，与振动底座安装台面贴合度高，振动传递效率高，不会因为接触面存在间隙产生额外的振动噪音。
