多旋翼飞行器倾斜驱动连接机构设计

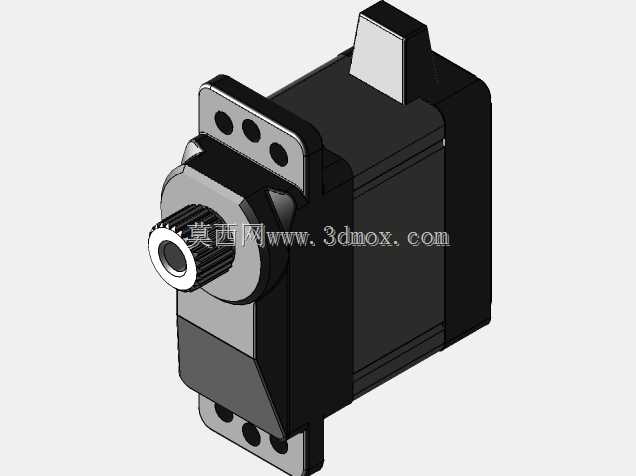

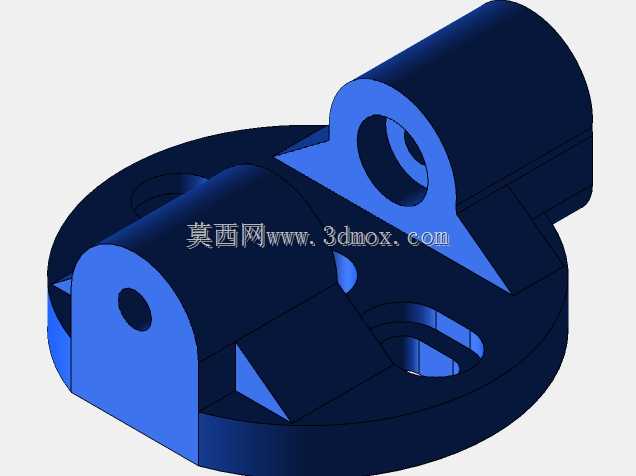

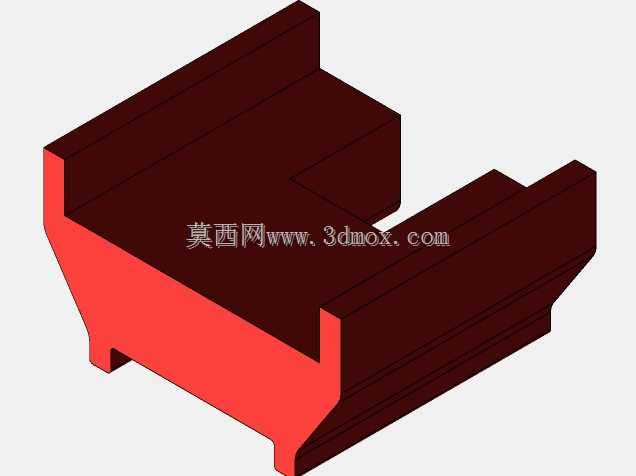

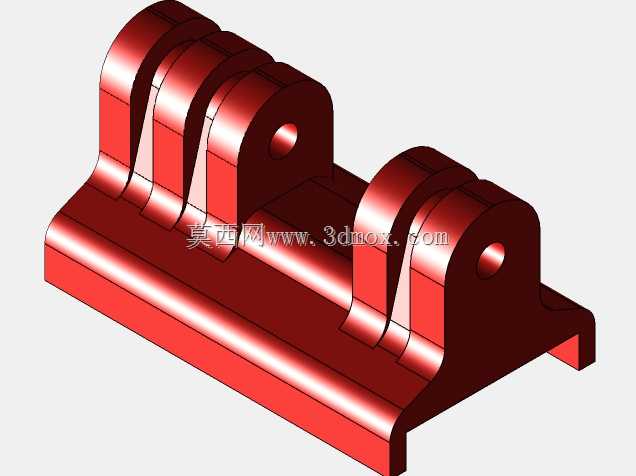

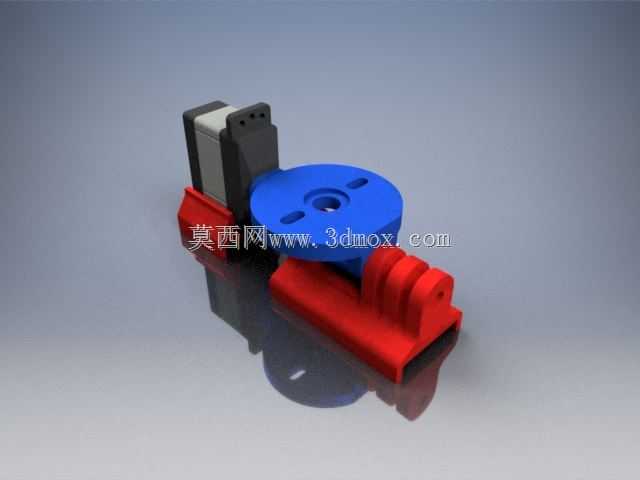

　　各部件之间的连接全部采用标准公制紧固件实现，没有定制异形连接件，后期维护更换零件的成本极低。其中倾转顶部固定座直接卡接在铝管梁的上半圆弧面，内部预留了伺服电机的安装腔位，采用1颗规格为M3、长度7-15mm的螺钉完成伺服本体与顶部座的锁紧固定，安装时不需要额外制作伺服转接板，伺服输出轴的轴线与旋翼动力单元的倾转轴线完全重合，从根源上避免了倾转过程中出现传动卡滞、间隙过大的问题。倾转底部支撑座扣合在铝管梁的下半圆弧面，与顶部座配合形成完整的环形抱紧结构，抱紧力通过1颗规格为M3、长度20-25mm的连接螺钉实现，螺钉锁紧时可根据铝管的实际外径公差调整锁紧量，保证整套机构在铝管上不会出现轴向窜动、周向转动的情况，即使飞行器在大机动飞行、这套倾转连接结构主要面向小型多旋翼垂直起降飞行器的倾转旋翼改装场景，适配三旋翼、四旋翼两类常见的小型旋翼飞行器布局，核心作用是实现旋翼动力单元相对机身主架的角度偏转，以此完成飞行器垂直起降与平飞巡航两种模态的切换，解决常规多旋翼飞行器平飞阶段阻力大、续航里程短的实际问题。结构整体围绕外径75mm的标准圆形铝管主承力梁设计，所有连接点位都预留了充足的安装调整余量，可适配不同螺杆安装距的旋翼驱动电机，不需要对现有飞行器的主铝管梁做二次打孔、切削加工，就能完成整套倾转机构的加装，适配性覆盖市面上多数消费级、小型行业级多旋翼飞行器的改装需求。整套结构分为倾转顶部固定座、倾转底部支撑座、伺服连接支架三个核心功能部件，

　　强风扰动的工况下，机构的固定位置也能保持稳定。伺服动力的传递路径上，设计了独立的伺服连接支架，支架一端与伺服输出摇臂固定，另一端与旋翼动力单元的安装座连接，动力传递的间隙控制在0.1mm以内，倾转角度的控制精度可以满足飞控系统的姿态调整要求。整套结构的连杆连接全部采用标准拉链式紧固件实现，其中3组拉链紧固件用于倾转底部支撑座与铝管梁的辅助固定，进一步提升大过载工况下的连接可靠性，另外2组拉链紧固件分别用于伺服本体与倾转伺服支架的连接、伺服支架与铝管辅助定位点的连接，所有拉链紧固件的安装位置都预留了调整空间，装配时可根据实际选用的伺服尺寸、旋翼电机尺寸微调连接点位，不需要对结构件做二次打磨修改。从安装边界来看，

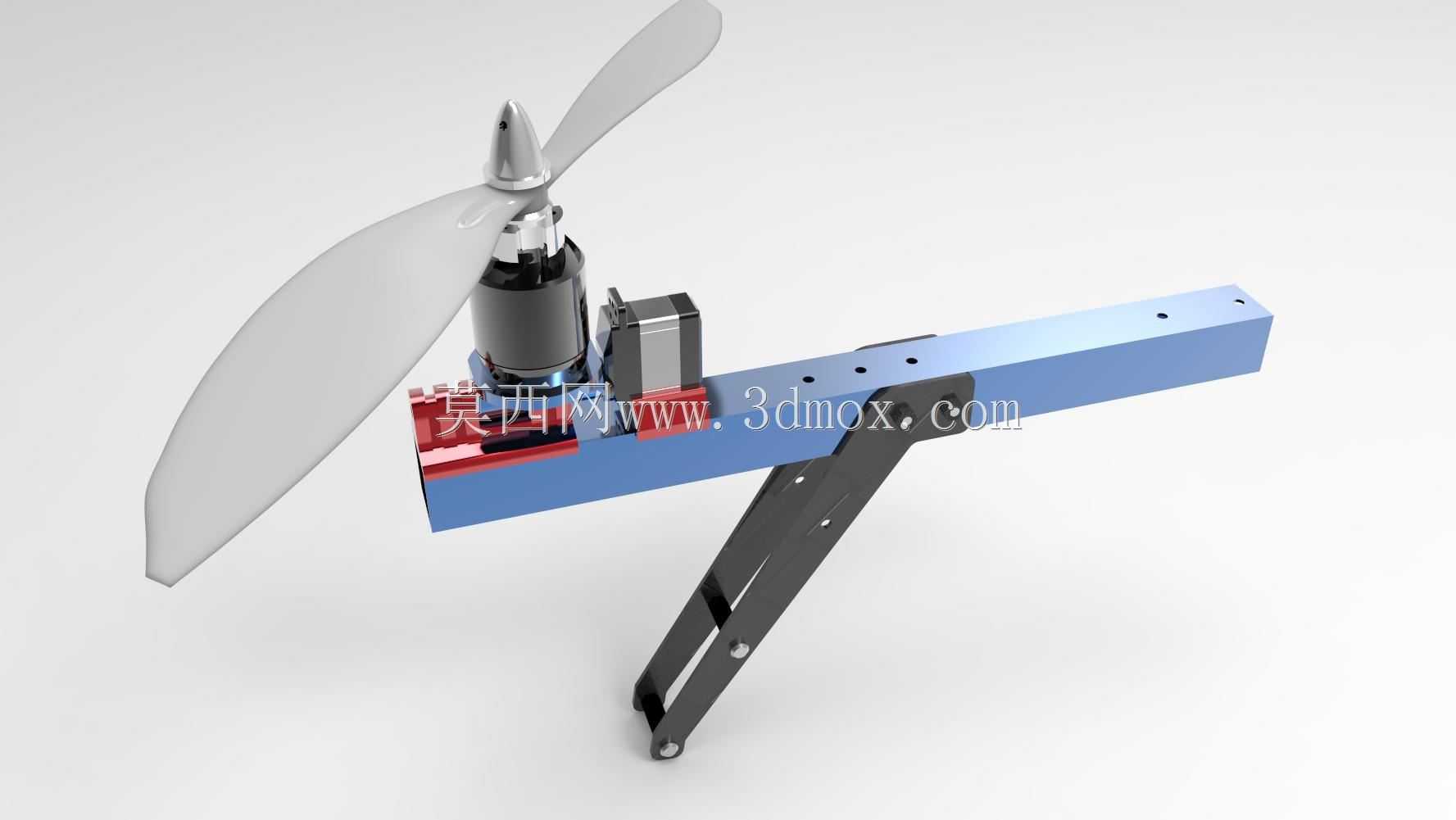

　　整套机构沿铝管轴向的占用长度不超过80mm，径向突出铝管外圆的最大尺寸不超过45mm，不会与飞行器的螺旋桨、机臂、飞控安装位产生运动干涉，倾转过程中旋翼的转动平面扫掠范围全程在结构件的外侧，不会出现桨叶打结构的风险。结构的受力路径经过多轮迭代优化，旋翼工作时产生的升力、振动载荷会通过顶部座、底部座均匀传递到整个铝管梁上，不会出现局部应力集中的问题，即使在旋翼满油门工作的工况下，机构的形变量也能控制在0.2mm以内，不会影响旋翼的动平衡稳定性。针对不同旋翼数量的机型，这套结构可以灵活调整安装数量与安装角度：用于三旋翼机型时，仅需在尾梁位置安装1套倾转机构，配合尾旋翼的倾转实现航向控制与平飞模态切换；用于四旋翼机型时，

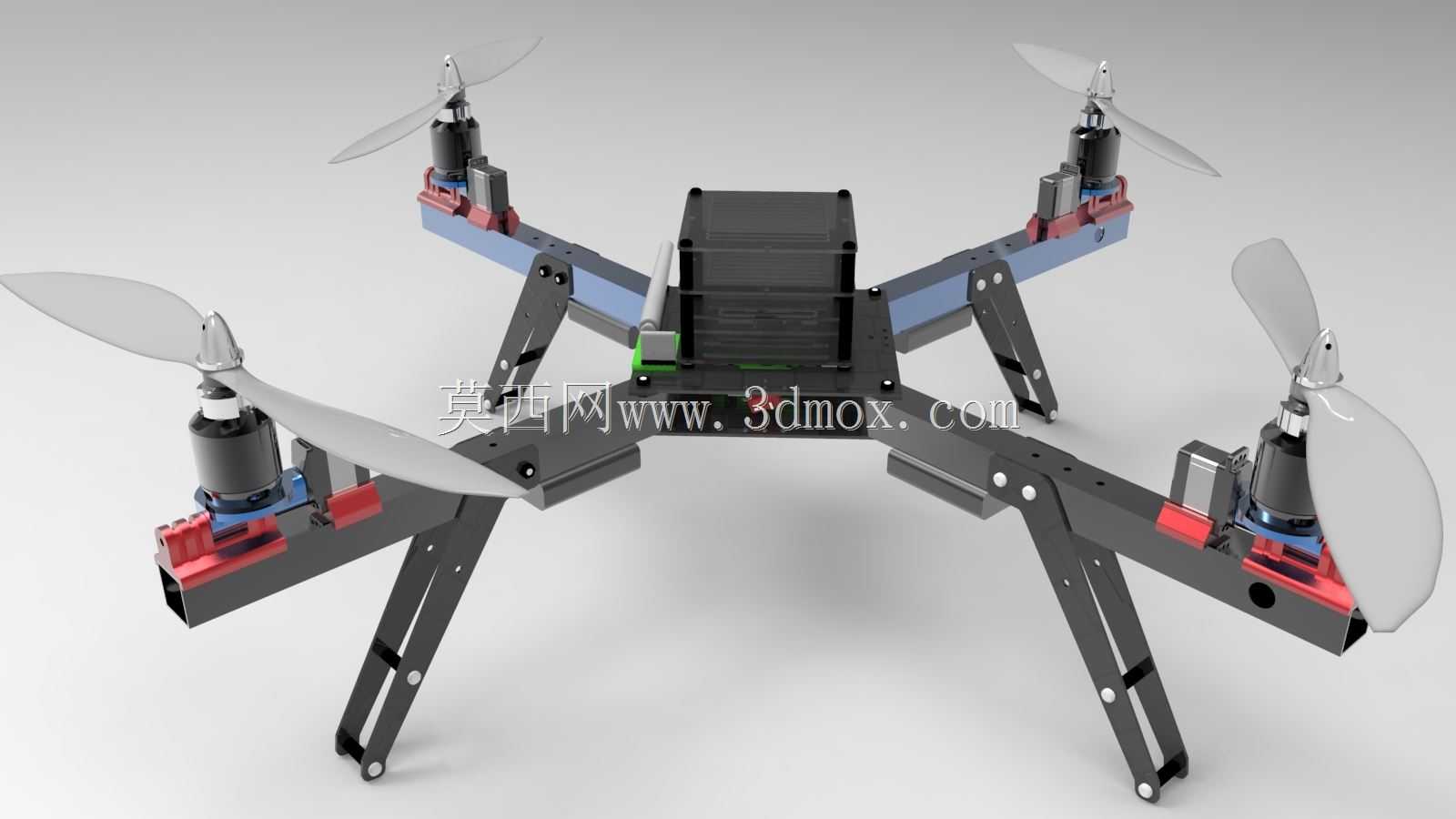

　　可在前侧两个机臂各安装1套倾转机构，或者四个机臂全部安装同规格倾转机构，实现全机的倾转过渡飞行。整套结构的零件全部采用等壁厚设计，没有复杂的曲面特征，不管是采用3D打印制作原型件，还是采用注塑、机加工方式制作量产件，都能实现较低的加工成本，装配过程不需要专用工装，普通的内六角扳手就能完成全部组装工作，调试时仅需调整伺服的中立位置与倾转行程，就能匹配不同飞控的倾转控制逻辑，非常适合小型旋翼飞行器研发团队做原型验证，也适合个人航模爱好者改装自己的多旋翼飞行器。在实际使用场景中，搭载这套倾转机构的多旋翼飞行器，既可以保留垂直起降、空中悬停的能力，又能在倾转到平飞姿态后获得更高的飞行效率，相同电池容量下的续航时间可以提升40%以上，平飞速度也能比常规多旋翼提升一倍左右，可用于小范围的航测、巡检、物资投送等场景，弥补常规多旋翼飞行器作业半径小、续航短的短板。
