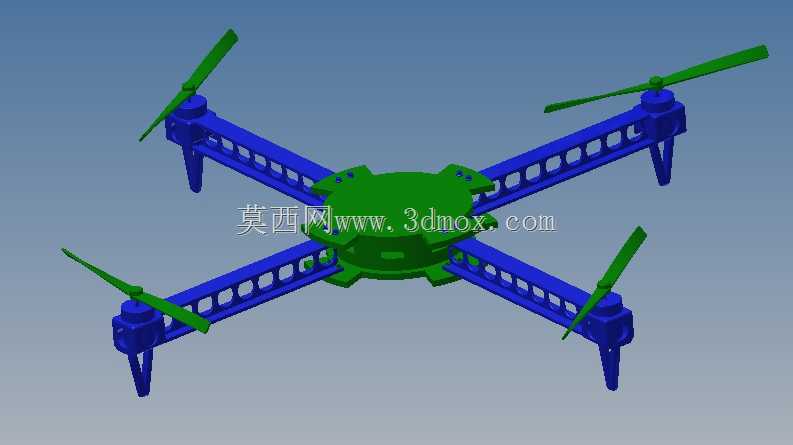

这套四旋翼机架结构,核心面向小型低空作业、航模实训、简易航拍挂载场景设计,整体采用X型对称布局,四个机臂从中心主机座向外等角度延伸,相邻机臂夹角保持90度,能保证四个旋翼转动时的扭矩相互抵消,飞行姿态控制的力矩输出更线性,不会出现单侧力矩偏差导致的偏航漂移问题。从结构设计逻辑来看,机臂部分采用了镂空减重的槽型结构,在保证机臂抗弯截面模量的前提下,尽可能切除非受力区域的材料,既降低了整机自重,也减少了飞行过程中的风阻,机臂末端预留了电机安装位,安装孔位匹配常规22系列外转子无刷电机的安装尺寸,电机座下方一体延伸出起落架支脚,支脚采用斜向支撑结构,落地时能将冲击载荷分散传导至机臂根部,无需额外加装起落架配件,降低整机装配复杂度。
中心主机座采用圆盘式分层设计,上层预留飞控板、电调、电池的安装空间,边缘设置的安装凸台带定位孔,可直接叠放固定飞控安装板、电池绑带固定座,中心区域的下沉槽能容纳电调走线,避免飞行过程中线材外露被旋翼剐蹭。旋翼部分采用定距桨设计,桨叶长度与机臂伸出长度做了匹配校核,保证相邻旋翼转动时不会出现桨尖干涉,同时预留了足够的桨尖安全间隙,避免飞行中因机体振动导致桨叶碰撞。从安装边界来看,机臂展开后整机对角轴距控制在常规小型四旋翼的适配范围,中心主机座的安装孔位兼容主流开源飞控的安装尺寸,电池仓可适配2S-3S规格的锂聚合物电池,起落架支脚的高度预留了云台、小型运动相机的挂载空间,不会出现挂载设备触地的问题。在受力传导设计上,
机臂与中心座的连接位置做了加厚凸台处理,飞行过程中电机产生的振动、升力会通过机臂传导至中心座,加厚凸台能避免连接位置出现应力集中,长期起降、飞行不会出现机臂根部断裂的问题。机臂上的镂空槽沿机臂长度方向等距分布,槽边做了圆角过渡,避免加工、装配过程中出现应力裂纹,同时这种等距镂空结构也方便走线,电调的线材可以顺着镂空槽排布至中心主机座,走线更规整,不会干扰旋翼转动。这套结构没有采用复杂的折叠机臂设计,整体为一体装配结构,减少了铰接部件带来的装配间隙,飞行时机臂不会因铰接间隙产生晃动,姿态控制精度更高,适合对飞行稳定性有要求、不需要频繁收纳携带的应用场景,比如室内实训教学、固定场地的低空巡检作业、简易航模开发验证。
起落架支脚的末端做了小平底设计,增大与地面的接触面积,在平整硬质地面起降时不会出现侧滑,支脚的倾斜角度经过校核,即使以一定角度倾斜落地,也能将冲击力沿支脚轴向传导,不会出现支脚弯折的情况。旋翼的安装座采用快拆结构设计,桨叶通过桨夹固定在电机轴上,更换不同规格桨叶时不需要拆解电机,只需要松开桨夹螺丝即可完成更换,方便根据不同挂载重量调整桨叶规格,匹配不同的拉力输出需求。中心主机座的底部预留了通用挂载孔位,可根据使用需求加装航拍云台、物料投放机构、小型检测传感器等拓展配件,孔位采用标准间距设计,兼容市面上多数小型航模拓展配件的安装尺寸,不需要额外打孔改装。从结构工艺性来看,整套机架的零部件都采用等壁厚设计,适合采用注塑工艺或者3D打印工艺加工,没有倒扣、薄壁尖角等不利于加工的结构,加工完成后不需要复杂的后处理即可完成装配,装配时只需要通过螺丝将机臂与中心座紧固,再依次固定电机、电调、飞控即可完成整机搭建,装配门槛较低,适合航模爱好者、机械专业学生做结构设计验证、飞控算法调试使用。在气动设计层面,机臂的截面采用流线型设计,相比方形截面机臂,飞行时的空气阻力更小,相同电池容量下能获得更长的续航时间,机臂上表面做了微弧过渡,气流流过机臂时不会产生明显的紊流,不会干扰旋翼下洗流的流向,能提升旋翼的拉力效率,减少动力损耗。
