PLTW项目复古蒸汽机车结构设计

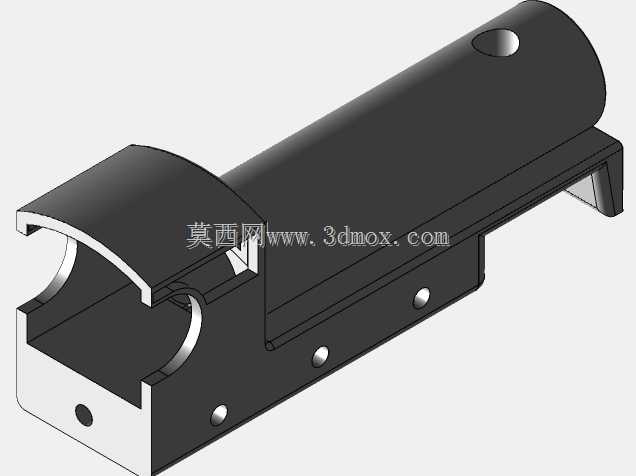

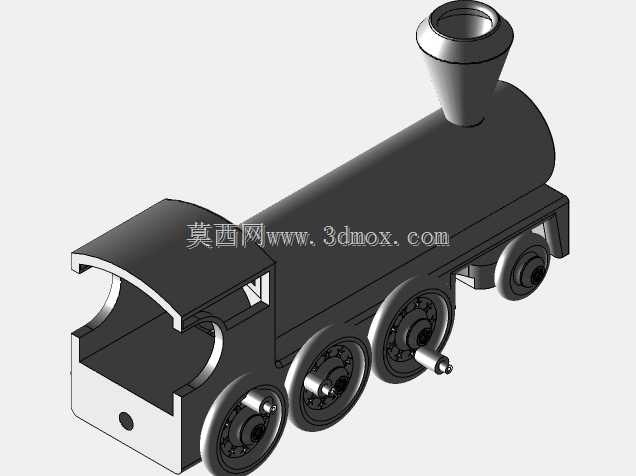

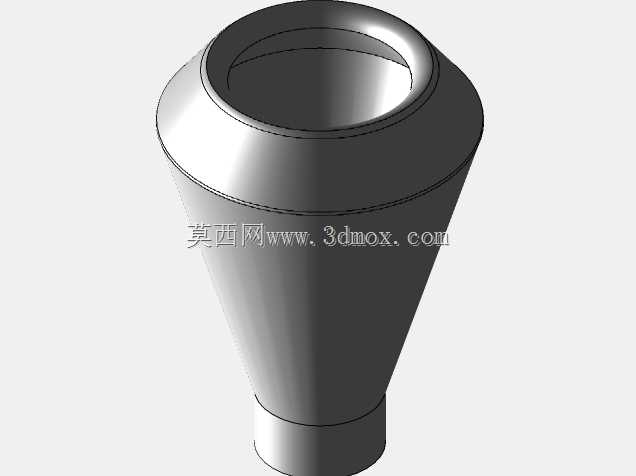

　　该蒸汽机车结构设计面向教学演示与创客手工制作场景，可作为机械原理认知教具、桌面摆件原型，也可适配3D打印制作拼装类玩具，帮助初学者理解轮轴配合、壳体装配的基础机械逻辑。设计过程中优先考虑结构的易加工性与装配容错率，所有配合面均预留合理公差，避免出现过定位导致的装配卡滞问题。整体外形采用经典复古蒸汽机车的简化构型，卧式圆柱形锅炉主体作为核心承载结构，前端整合烟囱安装位，烟囱采用锥台过渡结构，底部与锅炉顶面通过圆弧过渡衔接，既还原老式机车的视觉特征，也避免尖角结构带来的加工应力集中问题。锅炉尾部衔接开放式驾驶室结构，驾驶室顶部采用弧形遮雨板构型，两侧预留观察开口，前部与锅炉端面贴合，底部与车架上平面定位，

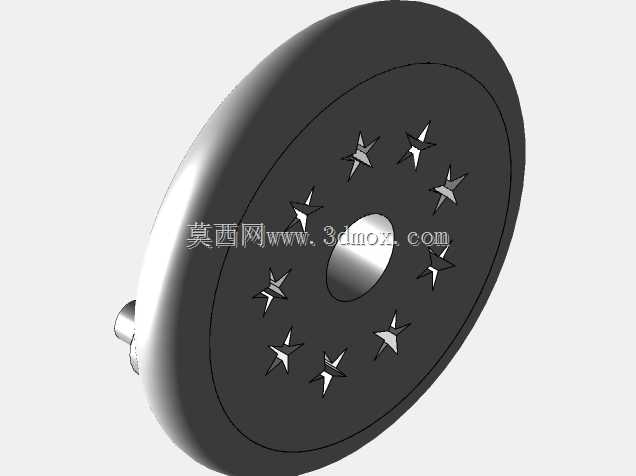

　　装配时可通过侧面卡扣或粘接方式固定，无需额外复杂紧固件。走行部采用四组轮轴布局，前后轮组直径一致，轮体采用带辐条的简化结构，轮轴与车架下方的轴孔采用间隙配合，保证轮组转动顺畅无卡滞，其中一侧轮轴延伸出驱动连接位，可后续加装微型电机实现动力输出，满足动态演示的需求。车架作为整体承载基础，上平面承接锅炉与驾驶室结构，下平面加工轮轴安装孔位，前端预留缓冲器安装凸台，尾部可后续加挂车厢连接结构，整体安装边界控制在桌面摆件的常规尺寸范围内，宽度适配常规3D打印机的成型幅面，拆分打印后无需大型设备即可完成制作。设计时对所有外露棱边做了小圆角处理，避免锐边划伤，同时提升整体外观的圆润质感，锅炉侧面未做多余的管线细节刻画，保留简洁的曲面特征，

　　既降低建模与加工难度，也给后续个性化改装预留空间，使用者可根据需求自行添加管线、铭牌等细节。轮组与轴孔的配合公差控制在0.1mm至0.15mm区间，既保证转动灵活性，也不会出现轮组横向窜动过大的问题，驾驶室内部预留足够空间，可容纳小型电池与控制电路板，方便后续改装为电动遥控版本。锅炉顶部的烟囱内部做通孔设计，既还原真实机车的烟囱特征，也可作为走线通道，方便内部电路引出。整体结构拆分逻辑清晰，分为锅炉壳体、驾驶室、轮组、车架四个主要模块，各模块之间的定位结构简单明确，无需复杂的装配工装即可完成总装，适合机械入门学习者进行装配练习，也可作为创客项目的基础原型进行二次开发，在教学场景中可用于讲解曲面建模、装配约束、公差配合等基础机械设计知识点，帮助初学者建立从三维模型到实物制作的完整认知。
