带传感器安装位的四轮差速移动小车底盘

项目分类:通用机械零部件 发布时间:2024-03-14 ID:741506
  • 带传感器安装位的四轮差速移动小车底盘
  • 带传感器安装位的四轮差速移动小车底盘
  • 带传感器安装位的四轮差速移动小车底盘
  • 带传感器安装位的四轮差速移动小车底盘
  • 带传感器安装位的四轮差速移动小车底盘
  • 带传感器安装位的四轮差速移动小车底盘
  • 带传感器安装位的四轮差速移动小车底盘
  • 带传感器安装位的四轮差速移动小车底盘

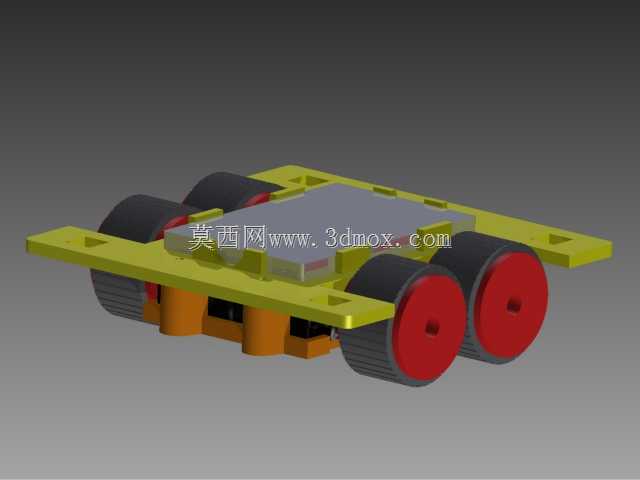

  这款轮式移动底盘的结构设计,完全围绕小型教学机器人、桌面级巡检样机的实际落地需求展开,没有冗余的装饰性结构,所有安装位、支撑结构都对应实际硬件的装配公差做了预留。从实际应用场景来看,这类底盘常被用于高校机器人课程实训、小型室内环境探测样机开发、桌面级物料转运实验平台搭建,相比成品集成度极高的商用小车底盘,这款结构预留了足够的改装空间,方便开发者根据自身需求调整上层搭载的硬件模块。

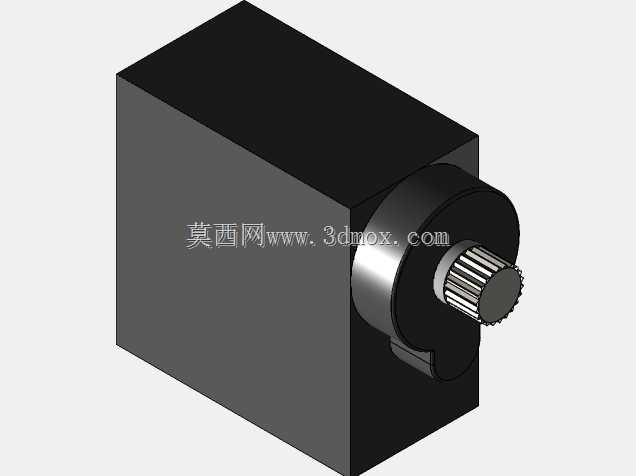

  底盘主体采用上下分层的承载思路,下层主安装板直接承担动力组件的固定载荷,四个驱动轮分别对应独立的伺服电机安装位,电机嵌入板件下方的橙色支撑座内,支撑座的高度经过精确计算,既保证电机输出轴与轮体安装后同轴度偏差控制在合理范围,避免轮体转动时出现偏磨、跳动,也留出了足够的走线空间,电机的供电线、信号线可以顺着支撑座之间的空隙规整排布,不会和运动的轮体产生干涉。上层的平板区域专门预留了重量板的安装位置,重量板的作用是根据搭载的上层模块重量调整整车重心位置,避免小车在加减速、转向时出现翘头、侧翻的情况,尤其是在铺设了防滑垫的实验台面上运行时,合理的重心配置能大幅提升轮体的抓地力,减少驱动轮空转打滑的概率。

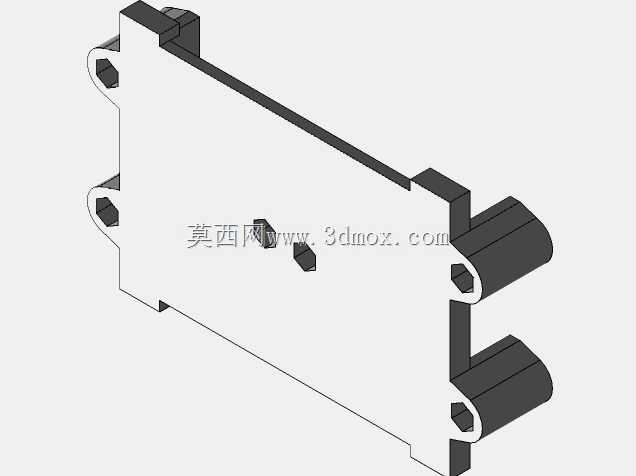

  在感知组件的安装设计上,底盘四周预留了四个标准尺寸的反射式光学传感器安装空间,每个安装位的尺寸严格匹配常用的CNY-70传感器7x7mm的外形规格,安装位的开孔位置刚好让传感器的探测端面朝向底盘外侧下方,能够稳定检测地面的灰度变化、边缘落差,不管是做循迹实验还是防跌落检测,传感器安装后不需要额外做角度调整,探测距离刚好落在这类光电传感器的最佳工作区间内,省去了开发者反复调整传感器位置、标定探测距离的工作量。

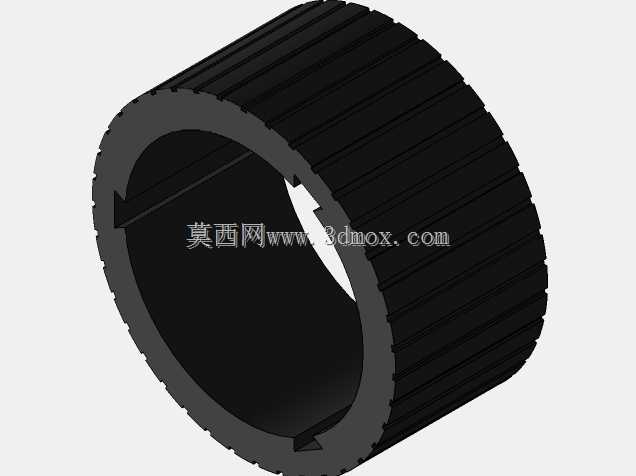

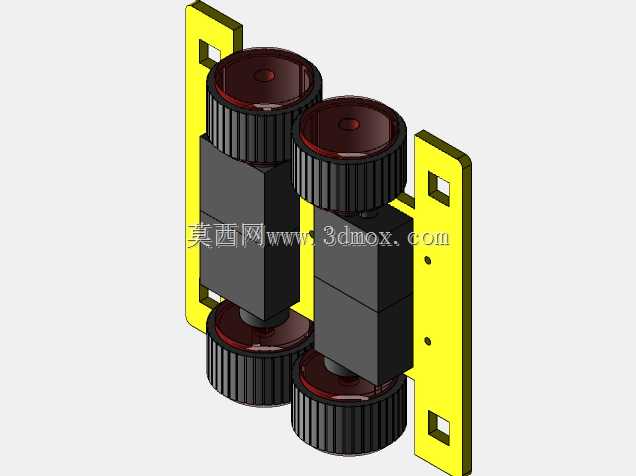

  轮组部分采用橡胶材质的胎面搭配红色轮毂结构,轮毂和电机输出轴的配合位做了扁位防呆设计,安装时不需要额外打胶或者加顶丝就能传递足够的扭矩,避免急加速、急停时轮体和电机轴出现相对滑动。六个轮体的排布采用前后双轮组的布局,底盘前后两端各设置两个并排的驱动轮,这种布局相比传统的四轮布局,接地面积更大,在不平整的桌面或者有轻微接缝的地面上运行时,能保证至少四个轮体同时接触地面,不会出现单个轮体悬空导致的动力流失。

  从安装边界来看,主安装板的四周预留了统一规格的安装孔位,孔位间距符合小型机器人搭建的常用孔距标准,不管是加装上层的机械臂支架、传感器拓展支架,还是固定电池盒、控制电路板,都可以直接通过铜柱或者螺丝完成固定,不需要额外在板件上打孔。板件边缘做了倒角处理,没有尖锐的毛刺,在实训场景下使用时能避免划伤操作人员。整个底盘的结构件拆分逻辑也充分考虑了3D打印或者小批量机加工的可行性,所有板件都是等厚结构,支撑座的拔模角度符合常规加工工艺的要求,不需要复杂的工装就能完成单个零件的加工,装配时也不需要特殊的工具,按照安装位的对位标识就能完成整机组装,非常适合样机快速迭代的开发场景。

  在结构强度设计上,主安装板在电机安装位、传感器安装位的位置都做了局部加厚的加强筋结构,在控制整体重量的前提下,保证经常拆装的位置不会因为反复拧螺丝、更换配件出现开裂、滑牙的问题。电机支撑座和主安装板之间采用卡扣加螺丝的双重固定方式,即使小车运行过程中出现轻微的碰撞,电机组件也不会出现移位,保证传动的稳定性。走线槽的位置特意避开了所有的安装孔位,组装时不会出现螺丝压线、夹线的问题,提升了整机的电气可靠性。
