手持红外遥控设备外观结构设计方案

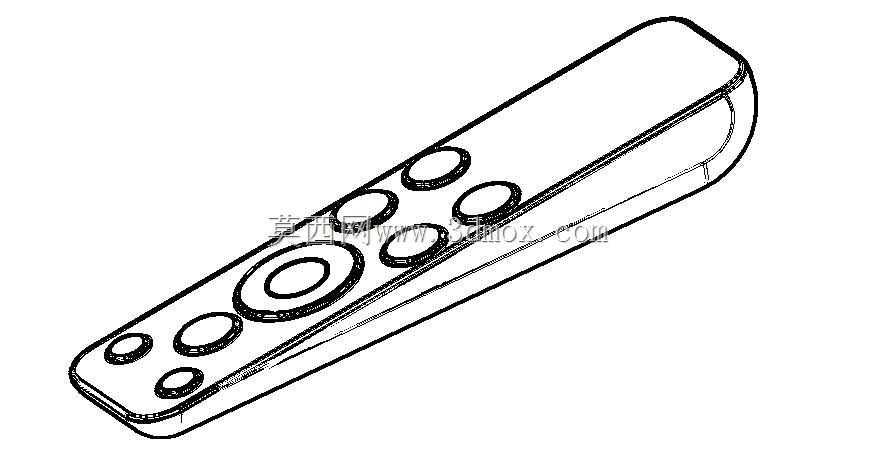

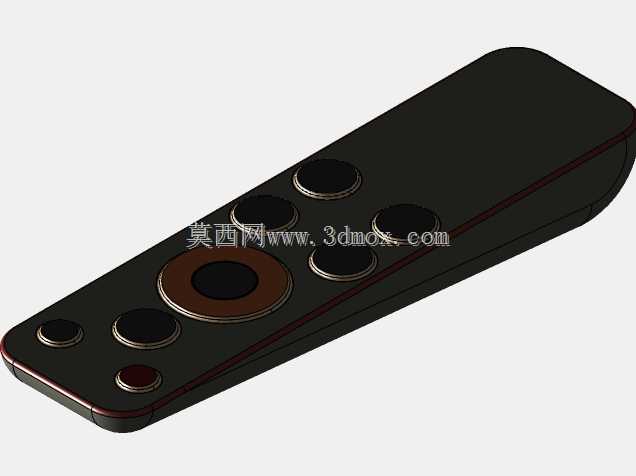

　　这款手持遥控终端的结构设计，核心围绕日常高频使用场景的人机交互需求展开，没有采用消费电子领域常见的过度曲面造型，整体以平直长条形为基础轮廓，边缘做了R3.5的圆角过渡，既保证单手握持时的贴合度，也避免直角棱边长期握持产生的硌手感。整机长度控制在145mm，宽度38mm，最薄处厚度8mm，最厚的电池仓位置厚度12mm，这个尺寸区间刚好适配成年男性手掌从虎口到指节的握持跨度，用户单手握持时拇指可以自然覆盖所有功能按键区域，不需要频繁调整持握姿势就能完成全部操作。

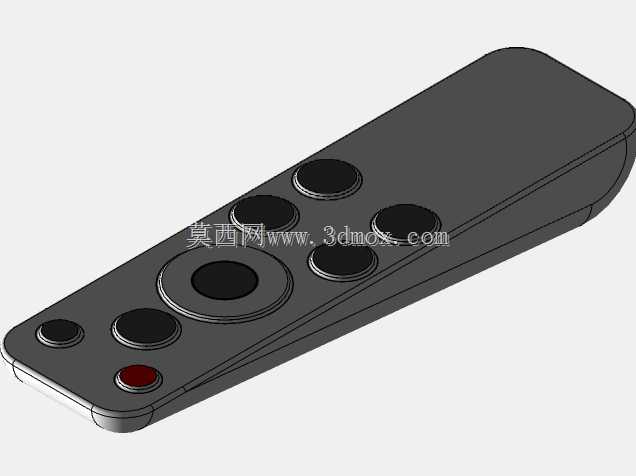

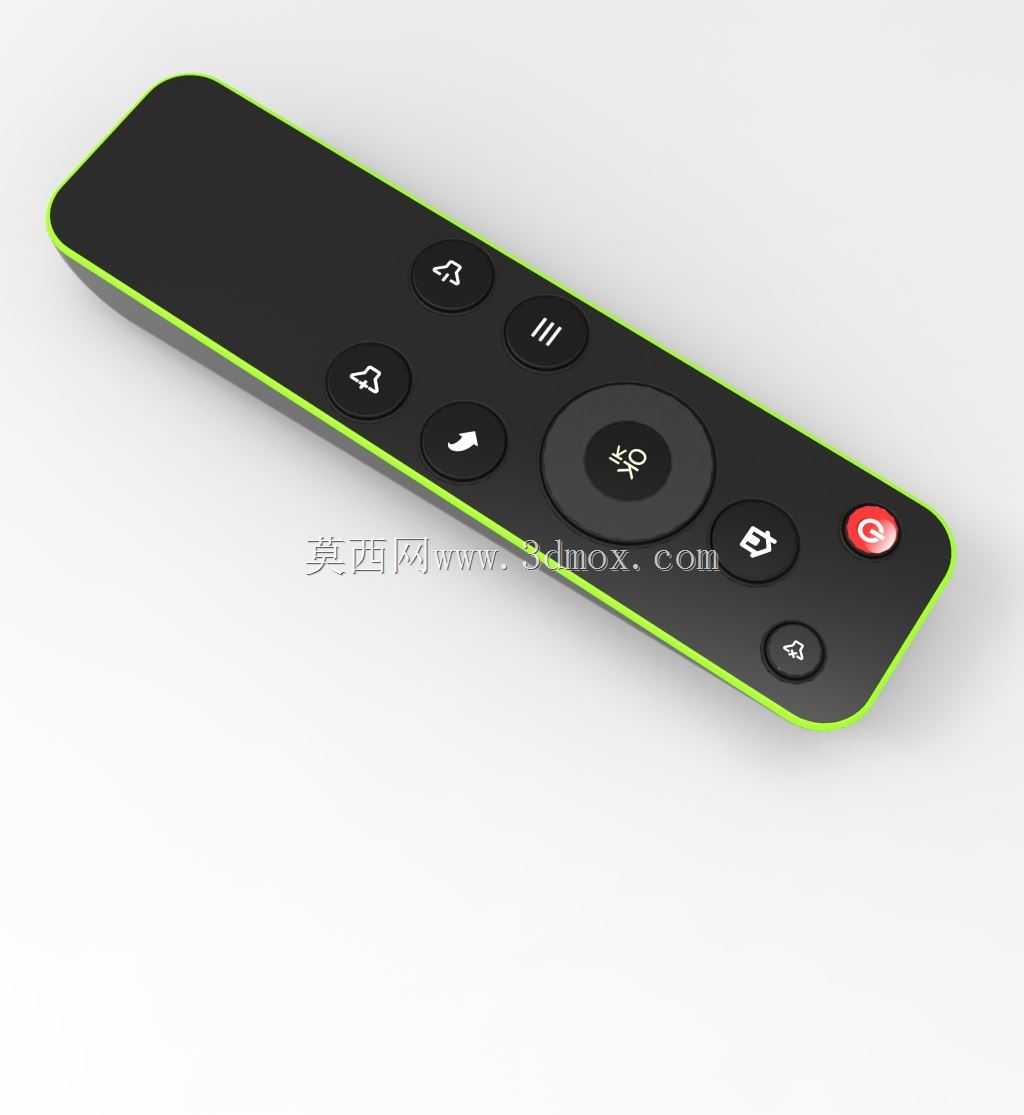

　　从实际应用场景来看，这类遥控终端广泛适配家庭影音设备、小型智能家电、工业现场近距离控制终端等场景，设计时没有盲目堆砌按键数量，而是根据操作频次做了功能分区：最上方的红色电源键做了0.8mm的凸起高度差，且采用差异化的红色配色，用户在暗光环境下仅凭触觉就能快速定位，避免误触其他功能键；中间区域的圆形导航确认键直径12mm，周围环绕四个方向触点，是所有操作中使用频率最高的区域，按键表面做了细微的内凹弧度，刚好贴合拇指指腹的曲面，按压行程设定为1.2mm，触发力度控制在1.8N，既不会因为力度太轻放在口袋里误触发，也不会因为按压力度过大导致长期操作手指酸痛。导航键下方的三个功能快捷键分别对应返回、菜单、主页功能，按键做了不同的表面纹理处理，用户不需要目视观察，仅凭指尖触感就能区分不同按键功能，这个细节设计主要针对观影时暗光环境的操作需求，避免用户找按键时分散注意力。

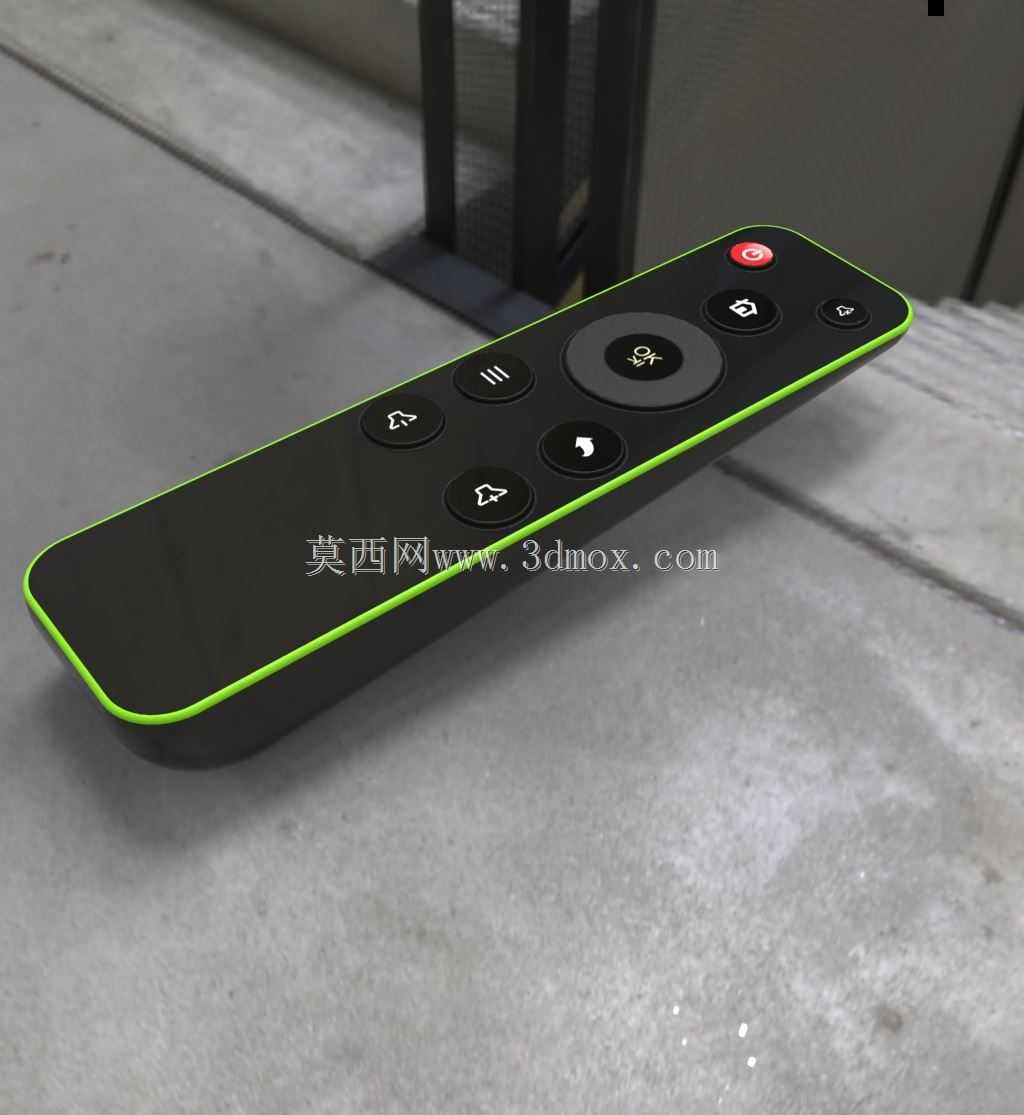

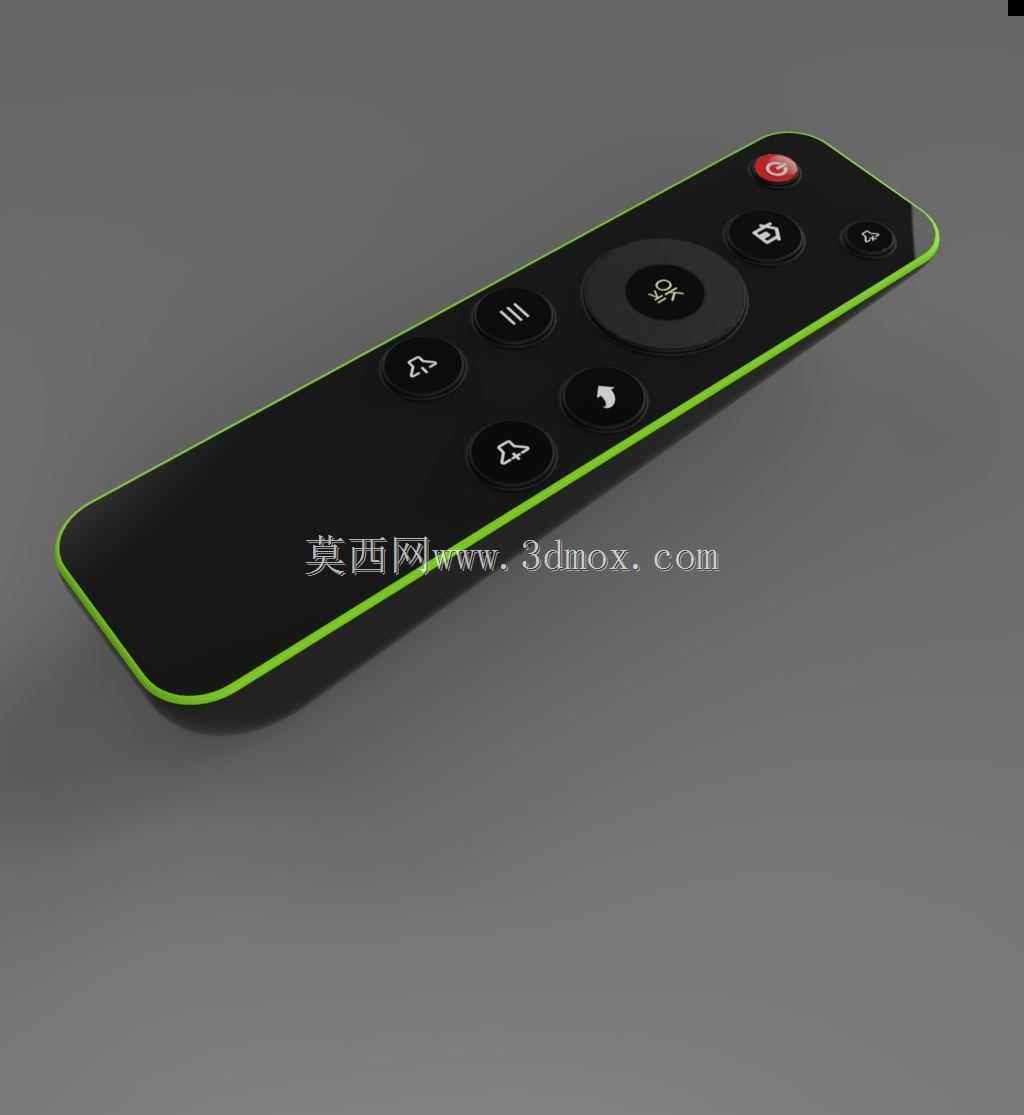

　　壳体结构上采用上下盖卡扣配合的装配方式，上下盖的分型线设置在侧面厚度的中分位置，边缘做了0.3mm的止口设计，既可以保证装配后的缝隙均匀度控制在0.1mm以内，也能提升壳体的整体结构强度，日常从1.2米高度自由落体到水泥地面时，卡扣不会轻易松脱，内部的PCB板和电池也不会出现移位。壳体表面采用细晒纹的哑光处理，不会残留指纹和手汗痕迹，长期使用也不会出现表面亮斑影响外观。侧边的荧光绿装饰条采用双色注塑工艺，和黑色壳体形成清晰的视觉区分，同时这个装饰条也作为上下盖装配的定位筋，不需要额外增加定位柱就能保证上下盖的装配同轴度，减少模具上的顶针位置，提升壳体外观的完整性。

　　内部结构布局上，PCB板采用0.8mm厚度的FR-4板材，所有按键的锅仔片都直接贴装在PCB板上，减少了额外的硅胶按键层，既压缩了整机厚度，也降低了按键卡滞的故障概率。电池仓设计在整机下半部分，采用两节7号AAA电池供电，电池触点采用镀金弹片，抗腐蚀能力更强，长期使用也不会因为触点氧化导致接触不良。红外发射头设置在整机最顶端的位置，发射角度覆盖水平±60度、垂直±30度的范围，用户不需要将遥控器精准对准设备接收端，只要在有效控制距离内就能完成信号传输，适配客厅、会议室等不同空间的使用需求。

　　设计过程中还做了整机的配重平衡处理，电池安装后整机重心落在距离手持端三分之一的位置，用户握持时不会出现头重脚轻的下坠感，长时间持握操作也不容易产生手部疲劳。所有按键的边缘都做了0.2mm的C角倒角，按压时不会刮蹭手指皮肤，按键和壳体之间的间隙控制在0.15mm，既保证按键按压时没有卡滞，也不会因为间隙过大进入灰尘、碎屑影响内部电路寿命。整机没有采用容易脱落的喷涂、印刷标识，所有功能图标都采用激光镭雕工艺，长期按键摩擦也不会出现标识磨损脱落的问题，延长产品的实际使用寿命。
