诺基亚6智能手机外观结构三维数模

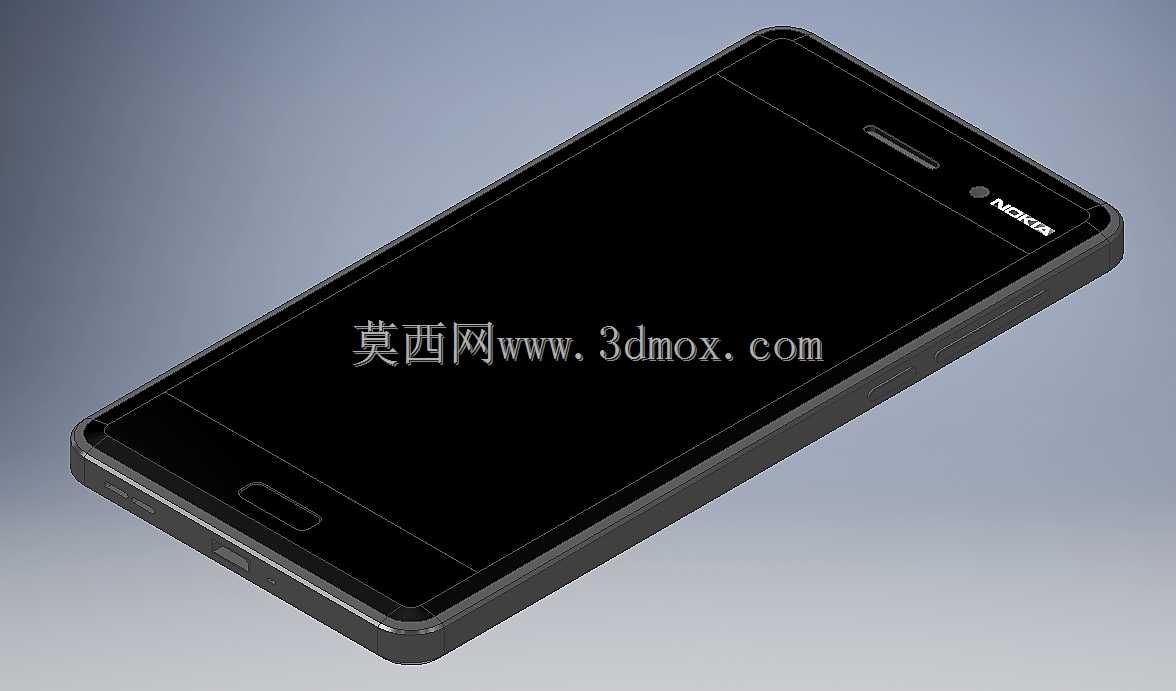

　　这款直板触控智能手机的三维结构数模，完整还原了消费级移动通讯终端的整机外观与装配边界，可用于数码产品结构设计参考、手板打样校验、产品展示素材制作等多个工程场景。从实际应用层面看，这类消费电子的三维数模常被用于结构工程师做同类型产品的堆叠参考，尤其是在做直板触控机型的前期方案阶段，可对照成熟量产机型的外轮廓尺寸、接口位置布局、按键排布逻辑，快速校准自身方案的人机交互合理性，避免出现握持硌手、按键位置不顺手、接口插拔干涉这类常见的设计问题。数模完整还原了整机的一体式机身轮廓，正面覆盖整块平整的触控屏幕区域，屏幕上方预留了听筒开槽位置，屏幕下方设置了实体触控按键的凹陷结构，机身顶部做了微弧过渡处理，侧边保留了物理按键的凸起结构，

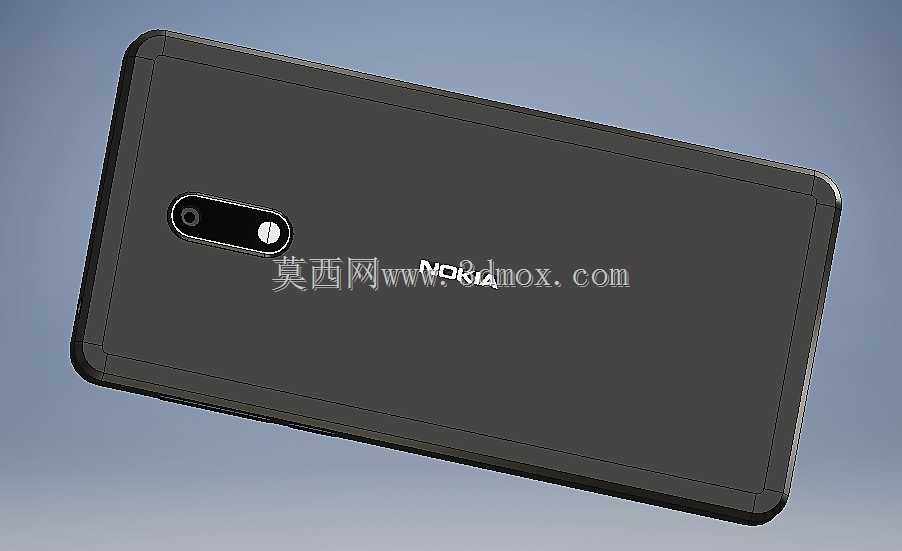

　　背部摄像头区域的位置、品牌标识的印刷区域都做了精准的曲面还原，整机所有外观面的拔模角度都符合量产注塑工艺的要求，没有出现倒扣、壁厚突变这类会直接影响开模的结构问题。做反向结构测绘的时候，首先要确定的就是整机的外形尺寸边界，这款机型的长宽厚比例符合单手握持的人机工程要求，机身四个边角都做了大圆角过渡，跌落时能有效分散冲击力，这个圆角的曲率不是统一数值，从侧边到中框再到背部曲面是连续变化的G2连续曲面，建模时需要通过多组截面线做放样才能还原出顺滑的握持手感，不能简单用等半径圆角处理，否则做出来的手板摸上去会有明显的棱角感，和实际量产机型的触感差异很大。从结构设计思路来看，这类直板智能机的中框是整个整机的装配基准，屏幕模组、电池仓、

　　主板支架、后盖都要固定在中框结构上，数模里还原的中框侧边厚度刚好能容纳侧按键的轻触开关，同时预留出天线溢出的塑胶带位置，金属中框的断缝位置也和实际量产机型一致，保证射频信号不会被金属壳体完全屏蔽。机身底部的开孔位置对应了扬声器出音孔、充电接口、麦克风拾音孔的排布，所有开孔的中心距、孔径大小都符合通用配件的适配要求，比如充电接口的沉台深度刚好能兼容普通数据线的插头插入深度，不会出现插头插不到位或者顶到接口内部端子的问题。在做产品展示类应用时，这个数模可以直接导入渲染软件做材质附着，屏幕区域赋予玻璃材质，中框赋予金属喷砂材质，后盖赋予细腻的磨砂塑胶材质，就能快速生成逼真的产品宣传图，不需要再重新花时间做曲面重构。

　　对于刚接触消费电子结构设计的工程师来说，这类成熟量产机型的数模是很好的学习素材，可以顺着已有的曲面结构反推建模逻辑，理解直板手机从外观曲面到内部结构堆叠的设计流程，比如怎么在有限的机身厚度内排布各个元器件，怎么在保证结构强度的前提下做薄机身壁厚，怎么处理不同材质部件之间的装配间隙，这些细节都能通过拆解数模的特征树得到直观的认知。另外在做数码配件设计的时候，比如手机保护壳、钢化膜、桌面支架这类周边产品，也可以直接基于这个数模的外轮廓做结构设计，不需要再手动测绘真机尺寸，能大幅缩短配件产品的开发周期，设计保护壳的时候直接偏移机身外表面就能得到壳体内腔的基础曲面，再预留出0.1到0.2毫米的装配间隙，就能保证保护壳和机身的贴合度，同时在按键、接口位置对应的地方做精准开孔，避免出现按键按不动、接口插不上的适配问题。数模里的所有外观分型线位置都和实际量产机型一致，也就是中框和前屏、后盖的拼接缝隙位置，做保护壳设计的时候要注意避开这些分型线位置做卡扣结构，不然会出现装配后壳子翘边的问题。
