简易椰壳纤维切碎加工设备结构

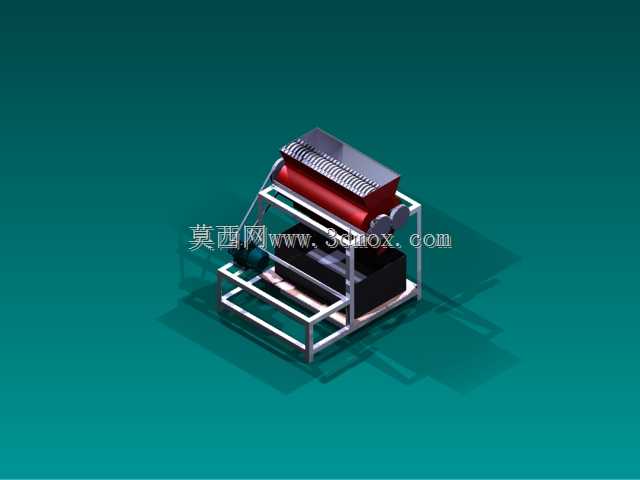

　　这款设备针对椰壳粗纤维的初加工切碎场景设计，适配东南亚小型椰制品加工作坊的生产需求，可完成干燥椰壳外皮纤维的定长切碎作业，替代传统人工铡切的低效加工模式，也可经过简单调整刀组间隙后，用于块茎类蔬菜的切片、切丝作业，适配小型餐饮配送中心的净菜初加工环节。设备整体采用方管焊接搭建框架主体，底部预留了动力单元的安装空间，框架上层为作业腔室，进料端设置倾斜导料板，可引导待加工物料顺畅进入切削辊组区域，切削辊采用平行对辊结构，其中主动辊表面排布交错式切削齿，从动辊表面设置防滑凸棱，两辊间隙可通过侧边的调节螺栓进行微调，适配不同切碎粒度的加工需求，辊组一端通过带轮与下方的驱动电机连接，带传动结构可在物料卡滞时提供过载打滑保护，

　　避免硬负载冲击损坏电机或切削齿。设计阶段优先考虑了小型加工场景的安装适配性，整体设备的占地面积控制在1.2平方米以内，框架底部设置四个可调式支撑脚，可在不平整的作坊地面调整设备水平度，无需额外浇筑安装基础，设备进料端高度设置为0.9米，符合人工站立上料的操作高度，无需额外配置上料台架，出料端直接对接收集容器即可完成物料承接，整体作业流程无需复杂的辅助配套。从结构设计逻辑来看，这款设备没有采用复杂的钣金封闭外壳，所有传动部件均外露设置，一方面是为了适配热带地区加工场景的散热需求，避免长时间作业时电机、传动带积热老化，另一方面也降低了设备的整体制造成本，日常维护时可直接观察传动带的张紧状态、切削齿的磨损情况，

　　无需拆解外罩即可完成张紧度调整、磨损齿片更换等常规维护作业。切削腔的侧挡板采用快拆式螺栓固定，当出现物料卡滞时，可快速拆卸侧挡板清理卡滞物料，减少停机维护的时间成本。设备的动力单元选用常规四级异步电机即可驱动，无需配置专用的减速机构，通过带轮的速比匹配即可将切削辊的转速控制在合理区间，既保证切削效率，也避免转速过高导致纤维物料缠绕辊轴。机架的焊接位置均做了三角加强筋处理，切削作业时的辊组振动可通过框架结构均匀分散，避免长期作业出现焊缝开裂的问题，框架上层的辊组安装座采用铣削加工的定位面，保证两辊的平行度误差控制在0.2毫米以内，避免切削过程中出现辊面摩擦、间隙不均导致的物料切碎粒度不一致问题。在实际应用场景中，

　　这类小型切碎设备不需要配套复杂的电控系统，仅需配置常规的启停开关与过载保护即可投入使用，对作业场地的供电要求较低，适配乡村作坊的用电条件，设备整体重量较轻，可通过小型人力搬运设备转移作业位置，不需要固定安装点位，可根据加工物料的堆放位置灵活调整摆放位置，减少物料转运的人力成本。针对椰壳纤维加工的特殊需求，切削齿采用了耐磨合金钢材质，可应对椰壳粗纤维中夹带的少量硬质椰壳碎屑的磨损，刀齿的排布角度经过反复调整，可在切削过程中主动勾取纤维物料，避免物料在进料口堆积打滑，保证连续进料作业的顺畅性。如果用于净菜加工场景，仅需更换为光滑刃口的切削辊，调整辊组间隙即可完成土豆、萝卜等块茎类食材的切片作业，实现一机多用的适配性，降低小型加工经营者的设备采购成本。
