CA6140机床用同步带轮结构设计

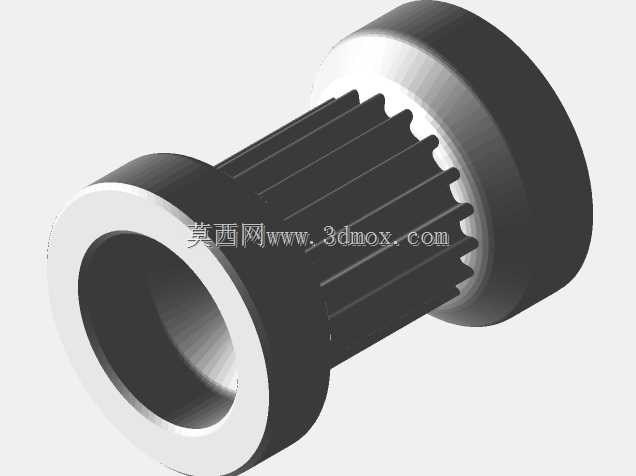

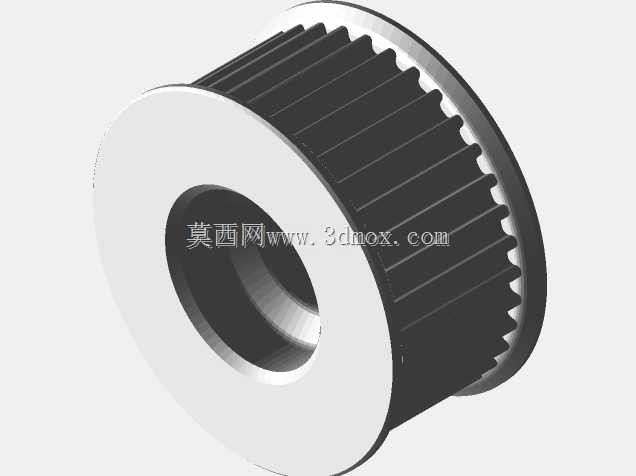

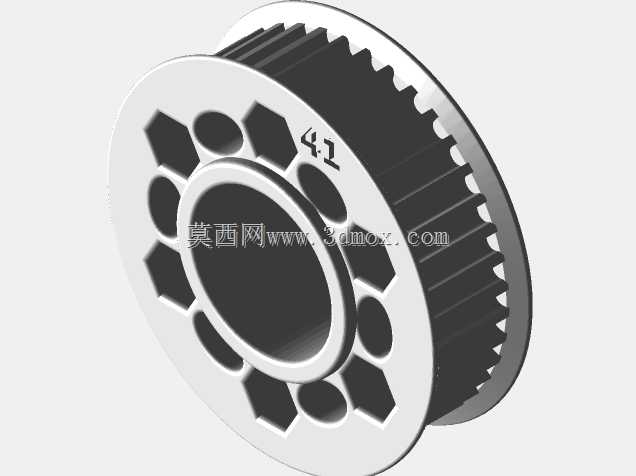

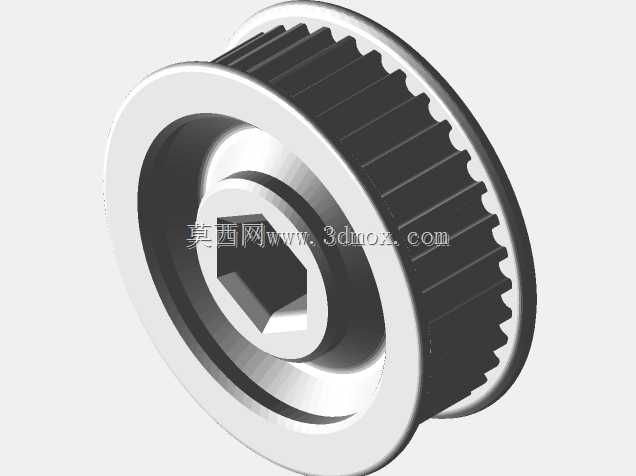

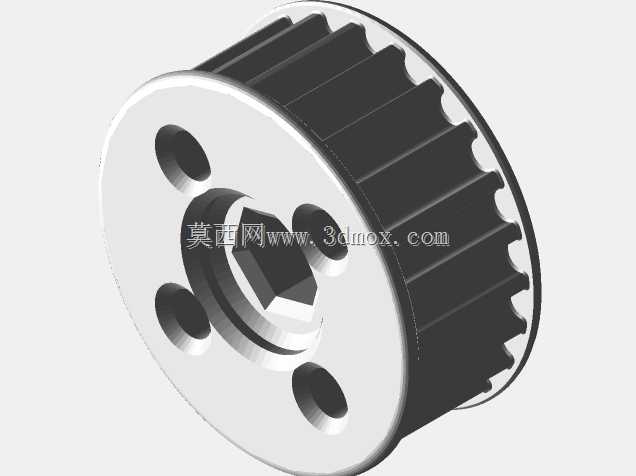

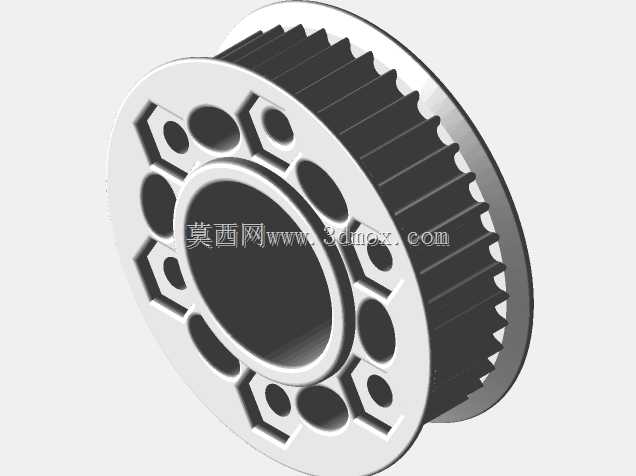

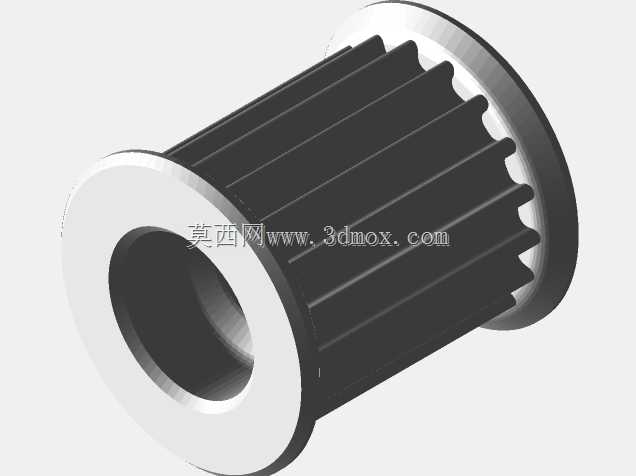

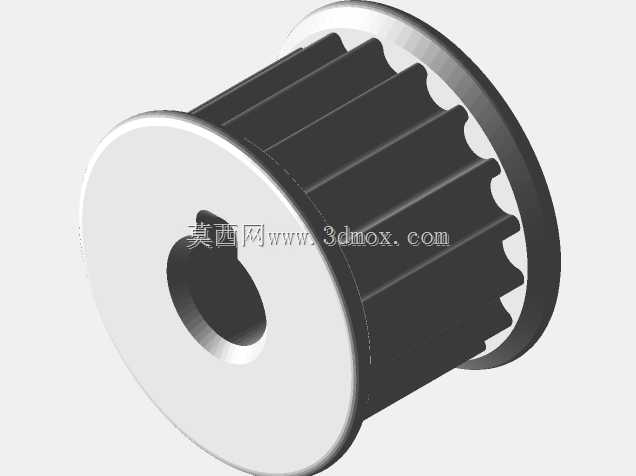

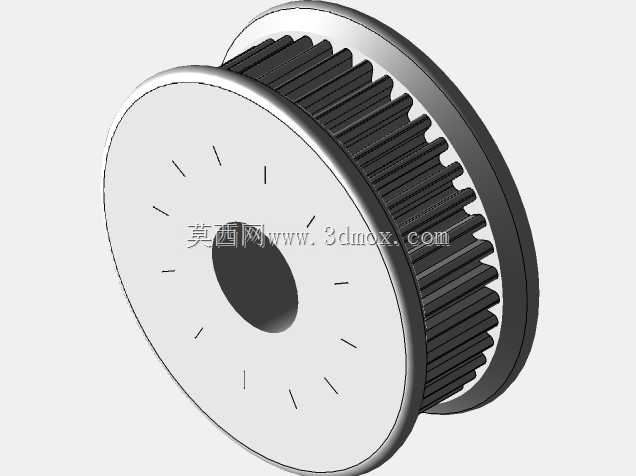

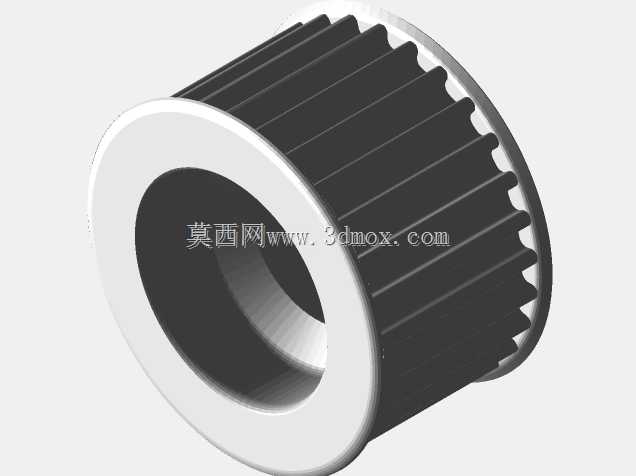

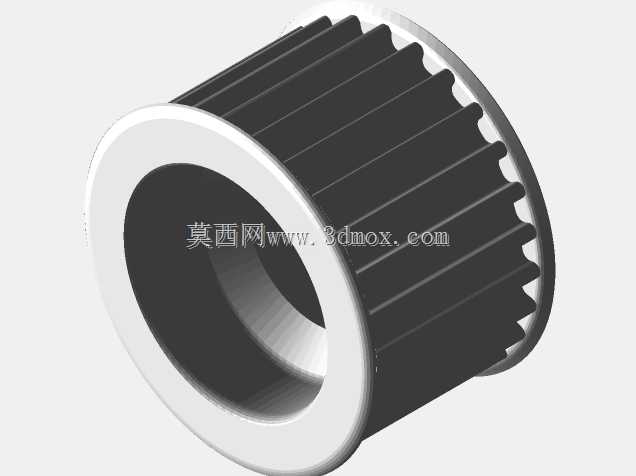

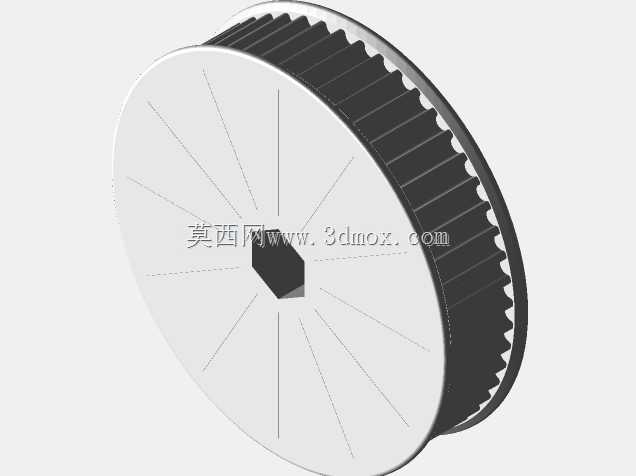

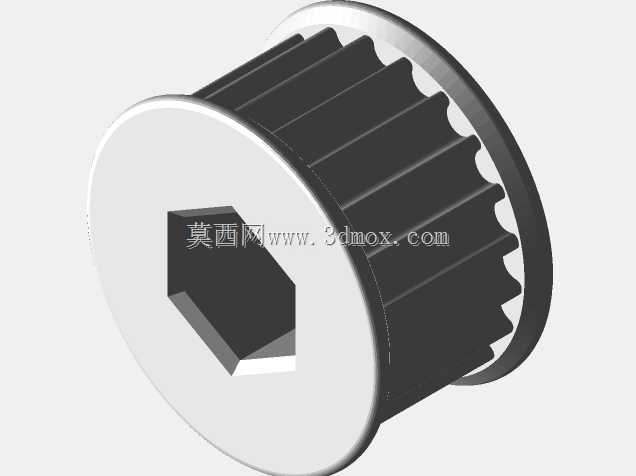

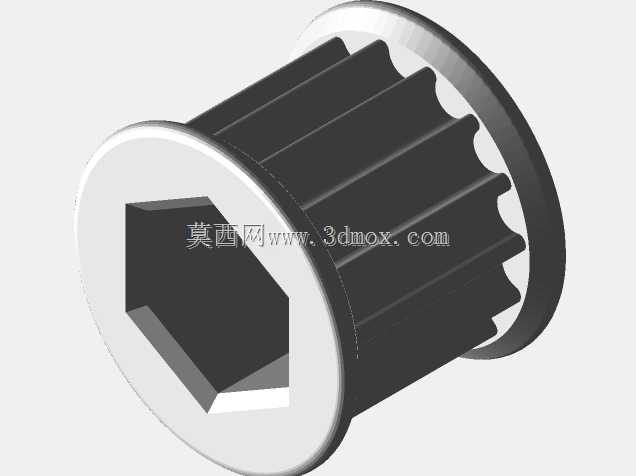

　　这款带轮结构主要适配CA6140普通车床的进给传动系统，在车床主轴箱、溜板箱的传动链路中承担动力传递作用，通过与同步齿形带啮合，将主轴输出的扭矩精准传递到进给机构，避免传统平皮带传动的打滑问题，保障车削螺纹、进给走刀时的传动比精度。从结构设计来看，带轮采用带挡边的直齿齿形结构，轮齿部分的齿形参数匹配HTD-5M型同步带，齿槽的圆弧过渡设计能减少带齿啮合时的应力集中，降低同步带的磨损速率，延长传动带的使用寿命。带轮中心为通孔设计，可直接与传动轴配合安装，孔壁的加工精度满足IT7级公差要求，装配时无需额外配做衬套即可保证与轴的同轴度，减少传动过程中的径向跳动。两侧的凸缘挡边高度略高于带齿顶面，能防止传动带在高速运转时发生轴向窜动脱落，

　　无需额外加装带轮挡圈，简化了装配环节的零件数量。在参数化设计逻辑上，模型保留了齿数、齿宽、内孔直径、挡边直径等关键尺寸的参数化驱动入口，设计人员可直接在参数管理界面修改对应变量，快速生成适配不同传动比、不同安装轴径的同系列带轮模型，无需重新绘制齿形轮廓，大幅缩短同系列传动件的设计周期。从安装边界来看，带轮的轴向总长度控制在合理范围内，安装时不会与周边的轴承座、齿轮等传动零件发生空间干涉，齿宽尺寸匹配对应宽度的同步带，保证啮合时的接触面积足够传递额定扭矩，不会出现齿面压溃、带齿剪切失效的问题。在实际机床应用场景中，这类带轮通常安装在主轴输出端与进给箱输入端之间，运转时线速度可满足车床常规进给转速范围的传动需求，轮体采用一体化结构设计，

　　没有拼接焊缝或装配接缝，高速旋转时的动平衡性能更好，能减少车床运转时的振动，提升车削加工的表面质量。设计过程中，齿形部分的轮廓采用渐开线与圆弧拟合的方式生成，每个齿的分度误差控制在允许范围内，保证与同步带啮合时的齿侧间隙均匀，避免出现啮合冲击、传动噪音过大的问题。内孔部分可根据实际安装需求设计键槽或顶丝孔，当前基础模型预留了特征修改空间，设计人员可根据具体的轴连接方式添加对应连接特征，适配不同的锁紧固定需求。带轮的外圆挡边与轮齿部分采用同轴设计，外圆的径向跳动公差满足传动件的精度要求，运转时不会出现带边蹭擦同步带侧面的问题，减少不必要的功率损耗。在机床维护场景中，这类一体化带轮的拆装难度低，更换时只需松开轴端锁紧件即可整体拆下，

　　无需拆解周边的传动组件，能缩短设备维修的停机时间。不同于普通V带轮，这种齿形同步带轮的传动比准确，传动效率可达98%以上，用于车床进给传动时能精准保证主轴转速与进给量的匹配关系，避免车削螺纹时出现螺距误差、乱牙等加工问题。模型的结构细节充分考虑了加工工艺性，轮齿部分可采用滚齿加工一次成型，两侧挡边与轮体为同一毛坯加工而成，毛坯可选用45号钢或铝合金材料，根据传动负载的不同选择对应材质，钢制带轮适用于大扭矩的主传动链路，铝合金带轮适用于负载较小的辅助传动部位，降低运动部件的惯量。
