57HSE两相混合式步进电机结构

　　57HSE步进电机属于自动化设备中常见的小中型执行元件，主要用于需要确定角位移、低速保持转矩和开环位置控制的场合。它在数控滑台、送料机构、包装辅机、检测夹具、小型龙门平台、3D运动机构以及教学实验台中都有较高使用频率。实际选型时，工程师通常不会只关注电机本体的外观，而是先从安装空间、轴端连接、负载惯量、脉冲当量、运行速度和发热边界几个方面判断其是否适合整套机构。该模型将前端法兰、输出轴、定子外壳、后端接线腔体和安装孔位进行了完整表达，便于在设备布局阶段直接校核干涉关系，也可用于电机支座、联轴器、同步带轮和防护罩的配套设计。

　　从结构上看，这类电机采用方形法兰与圆柱机身结合的形式，前端面承担主要安装定位作用，输出轴沿机身轴线伸出，轴端可通过联轴器连接丝杠、齿轮或带轮，也可通过夹紧套与其他旋转负载相连。前端法兰的孔位决定了电机在安装板上的固定方式，设计支座时需要保证法兰贴合面平整，避免因装配面不平造成电机轴线偏斜。轴线偏斜虽然在短时间内不一定立即导致故障，但会增加联轴器磨损、轴承径向载荷和运行噪声，长期运行后还可能引起定位偏差。因此在三维布置中，电机轴线、丝杠轴线或从动轮轴线应保持明确的同轴或平行关系，安装板厚度、螺钉沉孔和定位止口都需要同步考虑。

　　步进电机的功能特点在于通过脉冲信号实现分步旋转，控制系统每发出一个脉冲，电机转子便转过相应步距角。在不配置反馈装置的开环系统中，它能够依靠自身磁阻转矩保持位置，适合成本敏感、负载变化不大且定位精度要求适中的场景。与伺服电机相比，57规格步进电机低速段输出转矩较直接，结构简单，驱动配合也相对容易；但在高速区间，转矩会随转速上升而下降，若负载惯量较大或加减速时间设置过短，容易出现失步。因此在机械设计阶段，不能把电机仅作为一个标准件摆入装配，而应结合导程、减速比、摩擦阻力和运动节拍核算所需转矩。

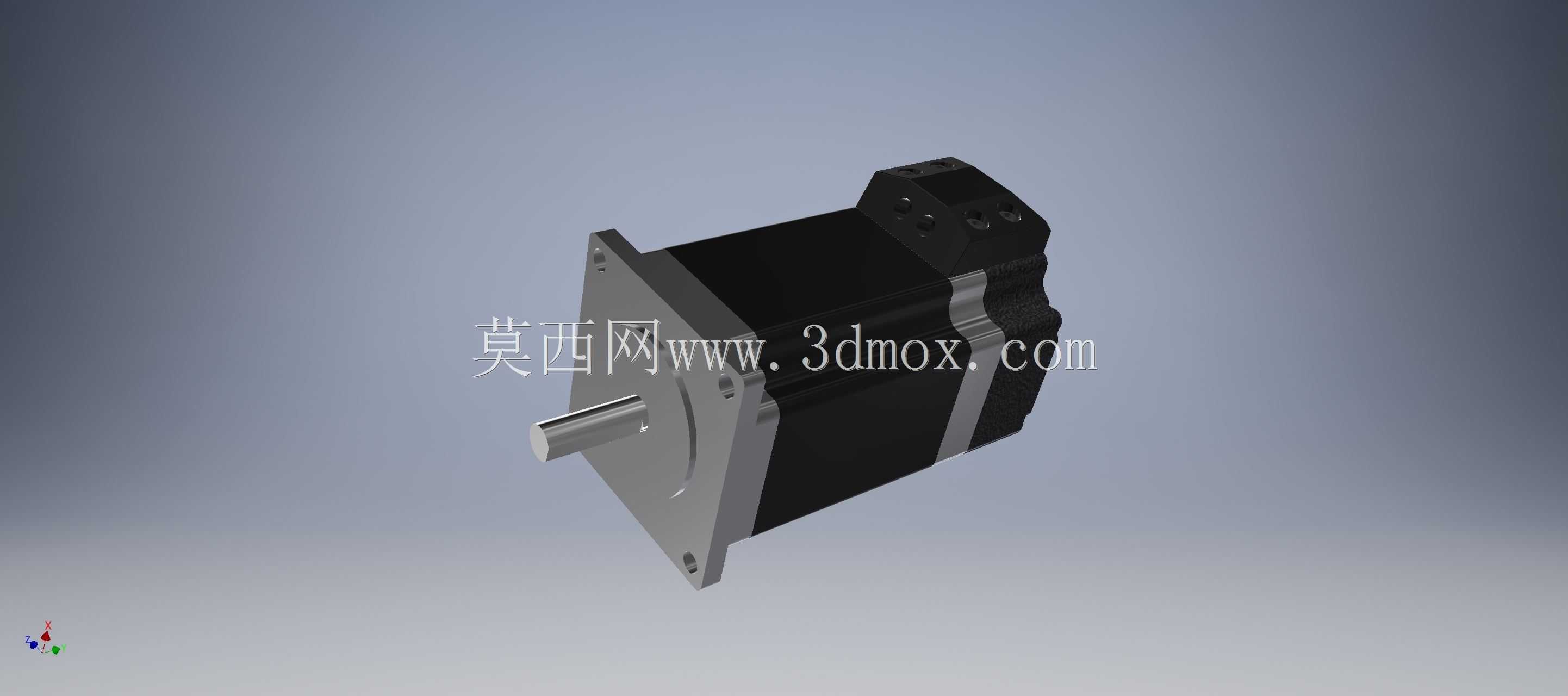

　　该模型的外形表达对设备紧凑布局很有价值。电机主体由前段金属端盖、中段层叠壳体和后部接线盒组成，后部轮廓并非简单圆柱延续，而是带有接插件和出线空间的凸起结构。很多初学者在布局时只预留圆柱机身直径，忽略后端插头高度和线缆弯曲半径，最终造成装配时线缆被盖板压住，或者驱动器插头无法拆装。合理的做法是在电机后方保留接线操作区，使插头插拔方向与维护门、线槽方向一致；若电机安装在滑台运动部件上，还应使用拖链或固定夹约束线缆，避免反复弯折导致断线。

　　在安装边界方面，前端法兰四周需要留出螺钉装入空间，轴伸处要根据联轴器外径设置避让孔。若采用同步带传动，电机轴端带轮与从动带轮的中心距应可调，以便张紧同步带；若采用滚珠丝杠直连，则联轴器两端夹紧螺钉的位置应能触及，支座轴承座与电机法兰之间最好设置同一加工基准面。对于需要频繁启停的横轴或竖轴机构，还应考虑电机自重和电缆拖链拉力对运动负载的影响。竖直使用时，步进电机断电后虽有保持转矩，但并不能替代制动装置，若负载重力可能造成下滑，应在传动链中增加抱闸、配重或自锁环节。

　　散热也是实际应用中不能忽视的问题。步进电机在低速大转矩运行时，绕组发热较明显，机身表面温度会升高。模型中机身外侧的散热结构和金属端盖有助于热量传递，但在封闭罩壳内使用时，仍需保证周围空气流通，避免电机与热敏元件、线缆绝缘层紧贴。若设备节拍快、停留时间短，可通过细分驱动优化运行平稳性；若长期在高负载下工作，则应重新校核转矩裕量，必要时选择更长机身或带减速机构的方案。

　　三维建模时，该类电机可作为标准动力部件纳入设备总装，重点不是重复表达内部绕组，而是保证外部接口准确：法兰安装孔、轴径、轴长、键槽或平面、机身长度、后端接线盒高度以及插头方向都应与实物一致。这样在工程出图、干涉检查和维护仿真中，模型才能真正服务于设计决策。对于自动化设备开发人员来说，清晰的电机外部结构可以帮助缩短机构迭代周期，使安装板、传动件、防护罩和走线方案在加工前得到充分验证。
