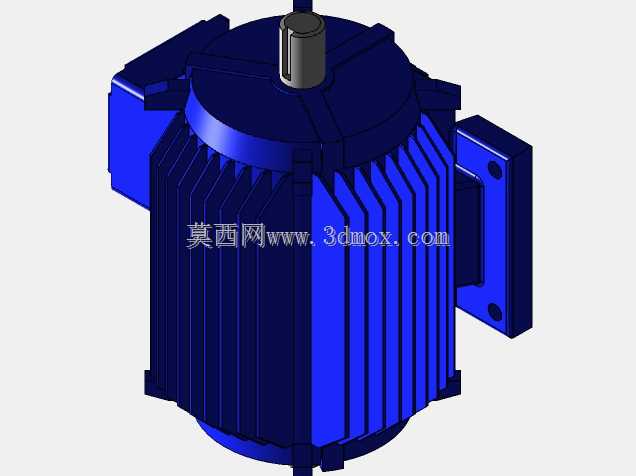

1马力卧式工业驱动用电动机结构

　　这款1马力规格的卧式电动机，是小型工业传动场景里应用极广的动力输出部件，常见于小型机床辅机、输送线驱动单元、小型风机水泵配套、轻工生产设备的动力源位置，在CA6140这类普通车床的冷却系统、进给辅助传动单元中也能见到同规格产品的应用，适配的负载转速区间多在1400转上下，能稳定输出连续旋转动力，满足常规轻载连续运转的工况需求。从结构设计来看，整机采用B3卧式安装形式，机座外侧设计有均匀分布的轴向散热筋，这些散热筋并非等厚结构，靠近机座安装脚的位置筋条厚度略大，既可以提升机座的整体刚性，也能在电机运转时通过增大散热面积，把定子绕组产生的热量快速传导到外界空气里，避免绕组温升过高影响绝缘寿命。输出轴端采用标准圆柱轴伸设计，

　　轴上预留有键槽，可通过平键连接带轮、联轴器、齿轮等传动件，轴伸的同轴度公差控制在0.02mm以内，能减少传动过程中的径向跳动，降低配套传动部件的磨损速率。两侧的安装脚为一体化铸造成型结构，安装脚上面开有两个长圆形安装孔，孔位间距符合对应机座号的通用安装尺寸标准，安装时可以通过长孔微调电机的轴向固定位置，方便调整传动带的张紧度，或是补偿安装底座的少量加工误差，不需要额外加工定制安装板就能适配多数常规设备的电机安装位。端盖部分采用止口定位结构，和机座的配合面加工有精准的止口台阶，装配时能自动保证端盖和机座的同轴度，让两端轴承的安装孔保持同心，避免转子运转时出现扫膛问题，端盖上预留有轴承注油孔的位置，

　　日常维护时可以直接通过注油孔补充润滑脂，不需要拆解端盖就能完成轴承保养，降低设备运维的工作量。接线盒设置在机座的侧上方位置，盒体和机座之间有密封胶垫，能阻挡日常生产环境里的粉尘、少量溅水进入接线腔，适配多数工业车间的常规使用环境，接线腔内部预留有足够的接线空间，方便电源线的接入和接地端子的固定，接地端子位置有明显的标识，能提醒安装人员可靠接地，避免设备漏电带来的安全隐患。建模过程中，对电机的各个结构细节都做了还原，包括散热筋的拔模斜度、安装脚的铸造圆角、轴伸端的倒角、端盖的固定螺栓沉孔位置都和实物结构保持一致，没有做过度的简化处理，在做设备整体装配设计时，可以直接把这个电机模型导入装配体，用来核对安装空间、干涉情况，

　　不需要再重新测绘电机的外形尺寸，能大幅缩短设备设计阶段的选型建模时间。在实际选型适配时，需要注意这款电机的轴伸直径、安装孔中心距、整机总长总宽尺寸都要和设备预留的安装空间匹配，尤其是输出轴的中心高尺寸，要和被驱动部件的输入轴中心高保持一致，避免出现传动不同心带来的额外负载，影响电机和配套传动件的使用寿命。另外机座表面的散热筋之间的间隙也需要预留足够的通风空间，不能把电机紧贴在设备的封闭壁板上安装，否则会影响散热效果，导致电机实际输出功率下降，甚至触发过热保护。这款电机的结构设计充分考虑了工业场景的通用性，安装尺寸遵循行业通用标准，不需要定制特殊安装附件就能适配多数常规工业设备的动力需求，转子部分做了动平衡校准，运转时的振动幅度控制在标准允许范围内，不会因为自身振动影响配套设备的加工精度，在小型加工设备、辅助传动单元里使用时，能长期保持稳定的动力输出，减少设备故障停机的概率。
