长丝挤出机3D打印机进料料斗组件

　　桌面级FDM熔融沉积成型3D打印机的进料稳定性，直接决定了打印过程中丝材输送的连续性，是避免断料、堵头、打印层厚不均等常见故障的核心前提，本次设计的长丝挤出机进料组件，正是针对桌面级设备进料端的结构痛点做的模块化优化方案。从实际应用场景来看，该组件适配直径1.75mm标准PLA、ABS、PETG等常见3D打印耗材，可直接替换多数入门级桌面3D打印机的原厂进料座，也可用于DIY组装3D打印机的进料端搭建，适配近程挤出与远程挤出两种安装布局，安装边界预留了通用2020铝型材安装孔位，孔距为标准20mm间距，可直接通过M4T型螺母固定在型材框架上，不需要额外做转接件加工。

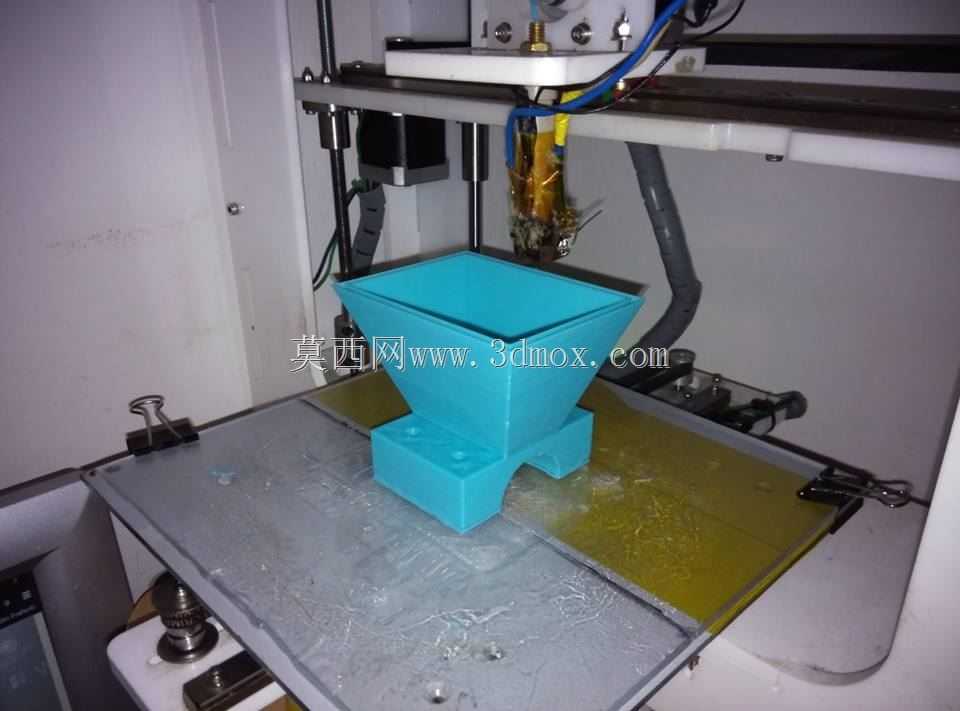

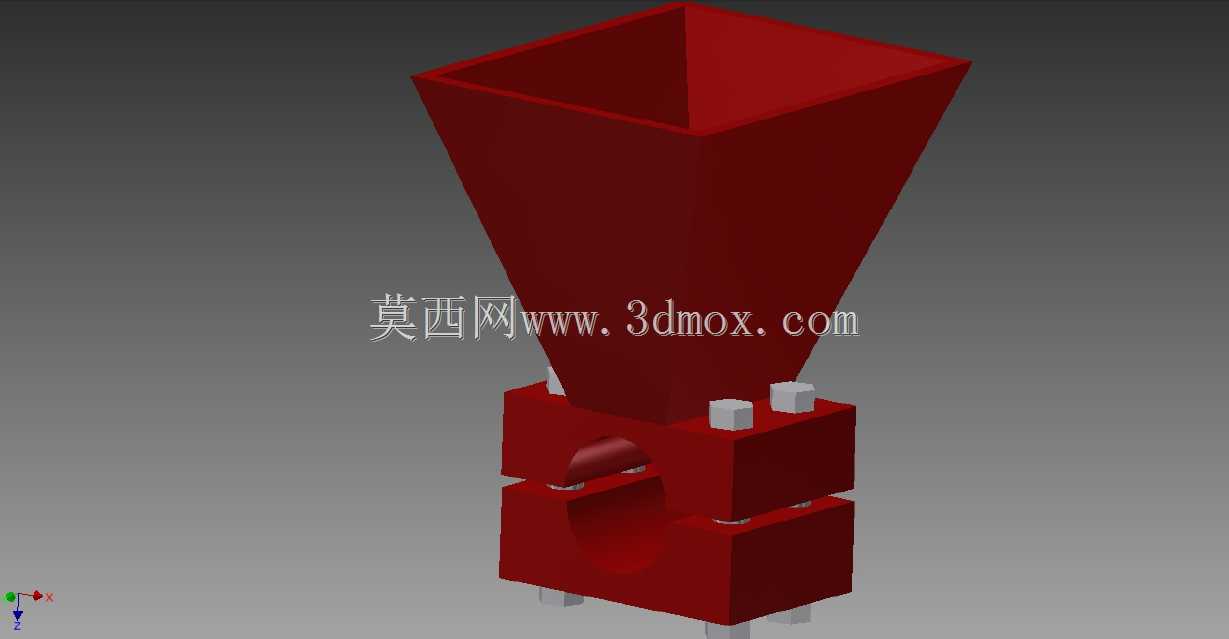

　　组件上部采用倒四棱锥料斗结构，上端口径设计为80mm见方，下端口径收窄至20mm见方，锥面倾斜角度设置为65度，这个角度是经过多次送料测试确定的，既可以保证丝材在料斗内依靠自重顺畅下滑，不会在锥面形成卡滞架桥，也能控制料斗整体高度不超过120mm，避免进料端过高增加设备顶部的空间占用，料斗内壁做了光滑过渡处理，没有直角接缝，不会残留丝材碎屑，日常维护只需要打开上盖直接擦拭即可。下部的基座部分采用分体式锁紧结构，上下基座通过四个对称布置的M3内六角螺栓锁紧，中间预留了送料齿轮的安装腔，以及PTFE送料管的对接通道，送料管对接孔直径为4mm，刚好适配标准外径4mm的铁氟龙送料管，插入深度为15mm，对接处做了倒角导向，安装送料管时不需要刻意对准即可顺利插入，锁紧后送料管不会出现晃动偏移，避免丝材在管内形成弯折阻力。

　　基座侧面预留了挤出机步进电机的安装位，安装孔距为标准NEMA17步进电机的31mm孔距，电机轴伸出端对应送料齿轮的安装位置，齿轮压丝间隙调整结构集成在基座侧面，通过一个M3顶丝即可调整压丝轮与送料齿轮的间隙，针对不同硬度的丝材可以快速调整压紧力，比如打印柔性TPU丝材时可以适当减小压紧力，避免丝材被压变形导致送料不畅，打印硬质PLA丝材时可以适当增大压紧力，避免送料齿轮打滑导致送料不足。基座下部预留了散热块的安装接口，对接面平面度控制在0.05mm以内，安装时只需要涂抹少量导热硅脂即可保证热量不会向上传导到料斗位置，避免丝材在进料端提前软化膨胀造成堵头。

　　从设计思路上，整个组件完全采用模块化拆分设计，所有零件都可以单独拆卸更换，料斗部分如果出现磕碰损坏，可以单独拆下更换，不需要更换整个基座，送料轮、压丝臂这些易损件也都采用通用标准件，后期维护不需要定制特殊配件，大幅降低了使用成本。结构上所有受力部位都做了加厚处理，基座壁厚设置为4mm，料斗壁厚设置为3mm，既可以保证整体结构强度，在反复拆装、长时间压紧送料的情况下不会出现形变，也不会因为壁厚过大增加不必要的重量，整个组件总重量控制在180g左右，安装在X轴滑台上作为近程挤出使用时，也不会增加太多运动负载，不会影响打印时的运动速度与定位精度。

　　在实际使用场景中，该组件可以适配0.2mm到0.8mm孔径的常规打印喷嘴，送料速度可以支持到10mm/s的挤出速度，完全满足桌面级3D打印机的常规打印需求，料斗的容量可以容纳约50g的丝材，既可以在打印小模型时直接将小段丝材放入料斗打印，不需要安装整卷料架，也可以配合远程送料管持续输送整卷丝材，适配不同的使用场景。组件的所有棱角位置都做了R2圆角处理，安装调试时不会划伤手部，所有螺栓安装孔都做了沉头设计，螺栓锁紧后不会突出零件表面，外观整洁也不会和周边结构产生干涉。对接散热块的位置还预留了热敏电阻与加热棒的走线槽，线材可以顺着走线槽布置到设备框架的线槽内，不会出现线材散乱、随运动部件拉扯的问题，提升了设备整体的走线整洁度与使用可靠性。
