3D打印配套粉末定量输送分配装置

　　在桌面级FDM与SLS工艺的小型3D打印作业场景里，粉料输送的均匀性、定量精度直接决定打印制件的层厚一致性与内部致密度，这款粉末分配装置正是针对小流量粉料精准供给需求开发的执行部件，可直接适配带齿轮箱的12V直流减速电机作为动力输入，完成粉末物料的稳定定量输送。从实际应用场景来看，该装置既可以配套小型桌面级SLS打印机完成成型腔的粉末铺送前的定量供料，也可用于FDM工艺中混色、填料改性打印的粉料辅料添加，甚至能适配小型实验室粉末分装、微量粉料投料的工位需求，适配的物料涵盖粒径20-200μm的塑料粉末、陶瓷粉末、金属混合粉末等流动性适中的干性粉料，针对易吸潮结块的粉料，可在料仓段预留加热模块安装位，拓展低流动性粉料的适配能力。

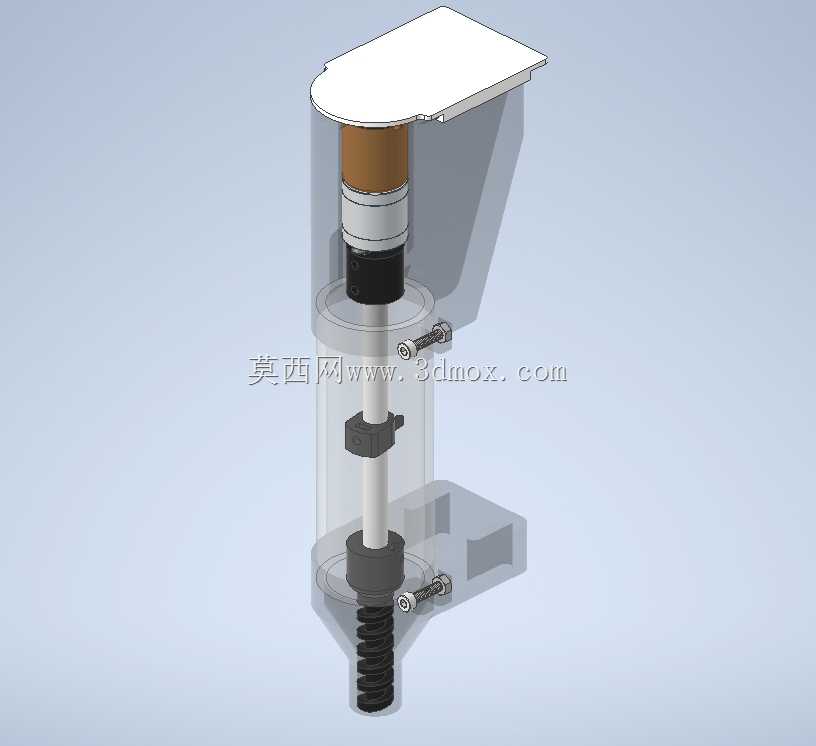

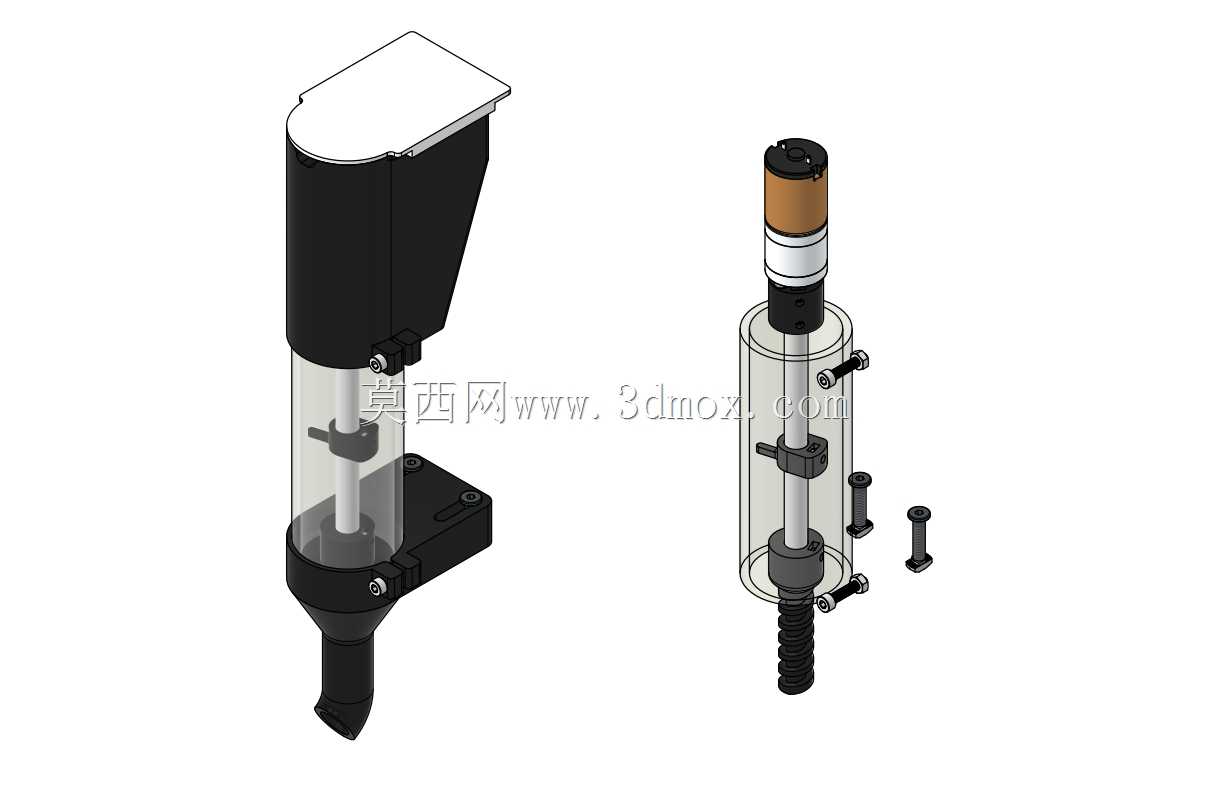

　　从功能特性上看，该装置采用立式螺杆输送结构，动力输入端位于装置上部，通过联轴器将电机输出轴与输送螺杆直连，省去了中间传动环节的间隙，可实现每转0.05ml的定量输送精度，启停响应延迟控制在0.2s以内，完全匹配3D打印过程中随打印路径动态调整送料量的控制逻辑。料仓段采用透明可视化设计，作业人员可直接观察仓内粉料余量与下料状态，及时补料避免断料故障；料仓上部设置密封端盖，可减少粉料吸潮、洒落的问题，下部出料口采用锥形收束设计，避免粉料残留架桥，出料口内径适配4mm的标准快插接头，可直接连接导料管将粉料输送至铺粉辊或挤出进料位置。装置的安装底座采用L型折弯结构，设置两个M4安装孔位，可直接固定在3D打印机的型材机架上，安装时需保证螺杆轴线与水平面垂直，倾斜角度不超过5°，避免粉料因重力自流导致的定量失准问题。

　　从设计思路层面拆解，该装置优先考虑了小流量输送的稳定性，螺杆采用变螺距设计，进料段螺距较大以保证粉料顺利充满螺槽，出料段螺距收窄以提升定量精度，避免粉料在输送过程中被压实结块；料仓与输送套筒的连接采用快拆卡扣结构，无需工具即可完成拆卸，方便更换不同材质的螺杆适配不同粉料，也便于日常清理残留粉料避免交叉污染。装置的整体外形尺寸控制在宽度65mm、厚度52mm、总高度185mm的范围内，安装时需预留上部电机的接线空间与下部导料管的排布空间，整体占用空间极小，不会对打印机的其他运动部件造成干涉。针对不同的送料量需求，可通过更换不同导程的输送螺杆调整送料范围，最小送料量可低至0.01ml每转，最大可支持0.2ml每转的输送流量，覆盖绝大多数桌面级3D打印的供料需求。结构上所有与粉料接触的部件均采用防静电PETG或铝合金材质，避免输送过程中粉料静电吸附堆积导致的送料不畅问题，运动部件的密封采用毛毡圈结构，既可以阻挡粉料进入轴承部位造成磨损，又不会产生过大的运动阻力，保证螺杆运转顺畅。在实际装机测试中，该装置连续运行8小时的送料误差可控制在±2%以内，完全满足3D打印过程中对粉料供给稳定性的要求，同时模块化的设计也方便用户根据自身需求进行改装，比如在料仓加装搅拌叶片解决超细粉料的架桥问题，或是在出料口加装截止阀避免停机时粉料漏料。
