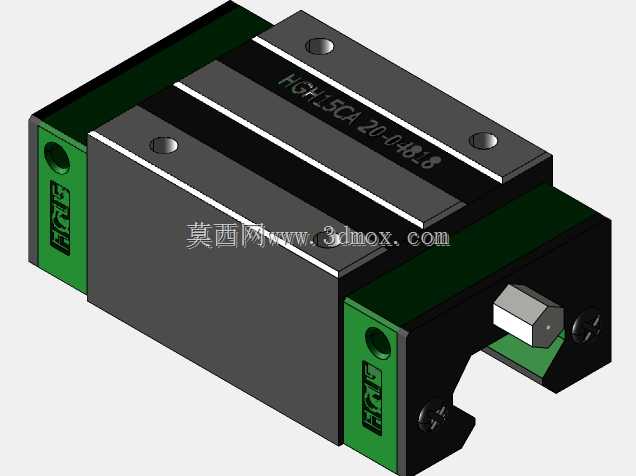

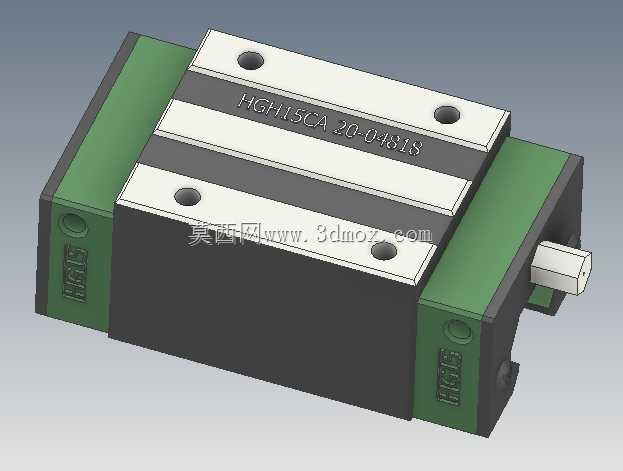

SBR15滑轨配套HGH15CA线性滑块结构

　　这款线性滑块是直线导轨副的核心组成部件，主要适配SBR15规格的直线滑轨，在各类需要精准直线往复运动的机械结构中承担承载与导向作用。从实际工程应用场景来看，这类滑块广泛覆盖普通机床的进给轴导向、自动化生产线的工位平移机构、小型检测设备的滑台驱动、3D打印设备的运动轴传动，甚至部分木工机械、包装机械的直线动作单元都能见到同规格滑块的应用，属于机械传动领域通用性极强的基础零部件。

　　从功能特性上看，滑块本体通过内部的循环滚珠结构与滑轨配合，将滑动摩擦转化为滚动摩擦，大幅降低运动过程中的阻力，同时保证运动过程的直线度精度，滑块两侧的密封结构可以阻挡加工过程中产生的切屑、粉尘进入内部滚道，延长导轨副的整体使用寿命，端面的注油嘴结构可以定期补充润滑脂，维持滚道与滚珠之间的润滑状态，避免长期运行出现干磨损耗。滑块顶面设计有四个标准安装螺纹孔，用于连接负载安装板，安装孔的位置度公差严格控制，保证负载安装后不会出现偏载，避免滑块运行过程中出现卡滞、磨损不均的问题。

　　在设计思路上，这款滑块采用了四方型标准本体结构，本体主体采用轴承钢淬硬处理，保证滚道部分的硬度与耐磨性，两侧的端盖与密封件采用工程塑料材质，兼顾韧性与密封性能，绿色的端盖部分集成了滚珠循环回流通道，让滚珠在滚道内可以无限循环运动，实现滑块的长行程往复移动。设计过程中需要严格控制滑块与滑轨的配合间隙，根据不同的应用预紧等级分为轻预紧、中预紧、重预紧几个档位，轻预紧适用于负载较小、运动速度快的搬运类机构，中预紧适用于普通机加工设备的进给轴，重预紧则适用于对刚性要求高、有切削负载的机床主轴导向结构。

　　从外形尺寸与安装边界来看，这款HG15规格的滑块宽度适配15规格线性滑轨的安装尺寸，整体高度、安装孔距都符合行业通用的互换标准，不需要额外修改安装板的孔位就可以替换同规格的其他品牌滑块，降低设备维护的替换成本。滑块的总长度控制在适配短行程安装空间的范围内，不会因为本体过长占用过多的轴向安装空间，对于安装空间紧凑的小型自动化设备十分友好。在实际选型过程中，需要根据负载的重量、运动速度、冲击负载大小确定单根滑轨上搭配的滑块数量，通常单根滑轨搭配两个滑块即可应对大部分常规负载，如果负载存在偏载或者倾覆力矩较大的情况，则需要增加滑块数量或者选用更大规格的导轨滑块副。

　　在三维建模过程中，这类滑块的建模需要重点还原滚道的弧度、安装孔的位置精度、端盖的密封结构细节，不仅要保证外观与实物一致，更要保证安装尺寸的准确性，方便设计人员在整机设计时直接调用模型进行装配干涉检查，提前排查安装过程中可能出现的孔位不对、空间不足等问题。滑块的倒角、边角过渡都按照实际加工工艺还原，避免模型出现尖锐直角不符合实际加工情况的问题，内部的滚珠结构虽然在整机装配时不需要完全展示，但建模时也需要按照实际循环路径进行还原，方便后续做运动仿真时验证滑块的行程是否满足设计要求。
