带PLA底座的Arduino Uno金属防护壳体

　　这款Arduino Uno控制板的金属防护壳体，主要面向小型桌面电控装置、实验室原型验证设备、小型嵌入式控制终端的防护需求设计，解决常规塑料外壳抗冲击性差、电磁屏蔽能力弱、长期使用易老化开裂的实际工程问题。在工业现场的小型数据采集节点、教学实验台的控制单元、小型自动化设备的外置控制模块场景中，裸露的Arduino控制板容易受车间粉尘、切削液飞溅、外力磕碰损坏，同时板载电路的电磁辐射也可能对周边弱信号传感器造成干扰，这款金属壳体刚好能覆盖这类使用痛点。

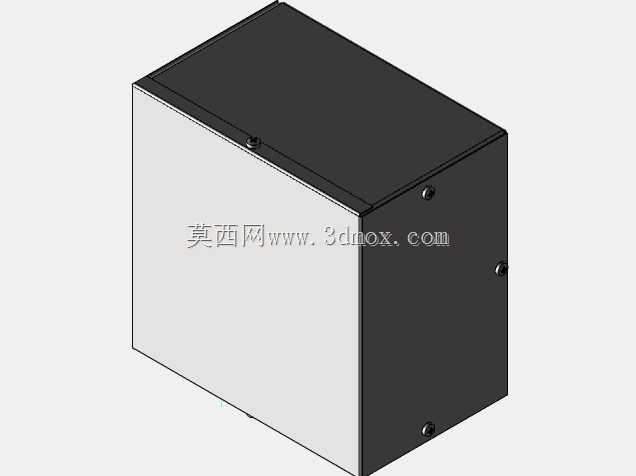

　　壳体主体采用20号薄金属板弯折成型，底部搭配PLA材质的安装底座，兼顾结构强度与组装便捷性，设计阶段优先考虑了现场组装的效率，不需要复杂的专用工装，仅用常规螺丝刀就能完成整机组装。壳体的安装边界预留了足够的操作空间，整体为方正立方体结构，外部棱角做了小半径倒角处理，避免安装维护时划伤操作人员，金属板的拼接处采用折边咬合加螺丝紧固的结构，相比纯焊接结构更便于后期拆开检修内部电路，拼接缝隙控制在0.2mm以内，能阻挡大部分粉尘侵入，满足一般工业环境的IP防护要求。

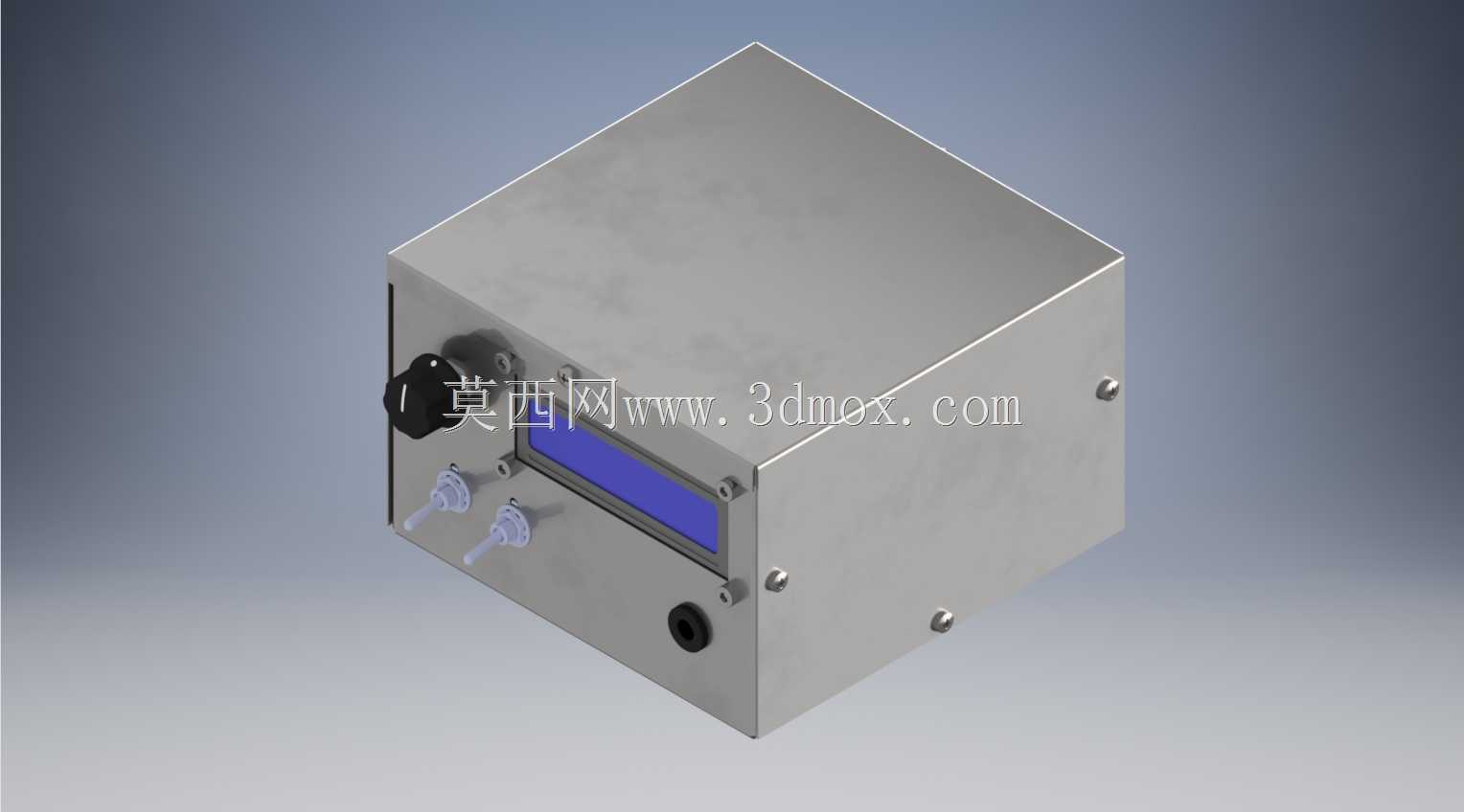

　　前面板的接口布局完全匹配Arduino Uno扩展常用的外设配置，预留了1602液晶显示屏的安装窗口，窗口边缘做了内折边承托结构，显示屏从内部装入后用少量热熔胶或者小螺丝就能固定，不需要额外做屏幕支架；面板上预留了2个拨动开关的安装孔位，对应设备电源通断、功能模式切换的操作需求，开关孔位的公差控制在±0.1mm，适配市面上常用的小型钮子开关安装尺寸；同时预留了1个电位器安装孔，用来调节屏幕对比度或者输出参数，还有1个外接插孔位，可用于电源输入或者外接信号引线，所有孔位的位置都经过排布校验，插入外设接头后不会互相干涉，操作空间足够手指完成插拔动作。

　　底部的PLA底座设计有定位卡槽，刚好能卡住Arduino Uno控制板的安装孔位，控制板放入后不需要额外打胶固定，靠卡槽的限位就能避免板卡在壳体内晃动，底座和金属壳体之间用自攻螺丝连接，PLA材质的韧性可以抵消一部分设备运行时的振动，避免金属硬连接导致的电路板焊点疲劳问题。壳体侧面预留了散热小孔？不，实际这款壳体因为搭载的是r32通道继电器扩展模块，工作时继电器会产生一定热量，所以在壳体的两个侧面对应继电器安装的位置，设计了密集的通风小孔，既保证空气流通散热，又不会让大尺寸的金属碎屑掉入壳体内造成电路短路。

　　设计过程中特意校核了所有内部安装尺寸，当装入Arduino Uno主板、继电器扩展板、液晶显示屏、接线端子之后，内部剩余的走线空间足够整理杜邦线，不会出现线组挤压电路板的情况，壳体的内壁预留了扎带固定位，方便把内部线束整理固定，避免设备移动时线束拉扯引脚导致接触不良。金属外壳的表面没有做复杂的喷涂处理，保留了金属原有的哑光质感，在实验室或者车间环境中使用时不容易留下指纹和划痕，日常维护只需要用干布擦拭表面即可。

　　考虑到实际安装场景的多样性，壳体的背部预留了两个挂装孔，可以直接挂在设备机架的螺丝上，也可以放在工作台面上使用，底部PLA底座的四个角做了微小的凸点，放在光滑台面上时能起到防滑作用，不需要额外粘贴防滑脚垫。整个壳体的设计没有冗余的装饰结构，所有结构特征都服务于实际使用需求：折边结构既提升了薄板的结构刚度，避免薄金属板受力变形，又能作为内部部件的安装承托；孔位的排布完全遵循常用外设的安装习惯，不需要用户自己二次打孔加工；金属材质的外壳可以起到一定的电磁屏蔽作用，减少外界电磁干扰对控制板运行稳定性的影响，同时也能避免控制板的信号对外界敏感设备造成干扰。

　　在组装逻辑上，设计时遵循了分层装配的思路：先将所有接口元件固定在前面板上，接好对应的杜邦线，再把Arduino控制板卡入PLA底座的卡槽，整理好线束之后将底座与金属壳体对齐拧上螺丝，整个装配过程不需要复杂的顺序调整，即使是第一次接触的操作人员也能在十分钟内完成整机组装。壳体的外部尺寸经过优化，在容纳所有指定元件的前提下尽可能压缩整体体积，不会占用过多的安装空间，适合在紧凑的设备内部或者狭小的工作台面上布置。
