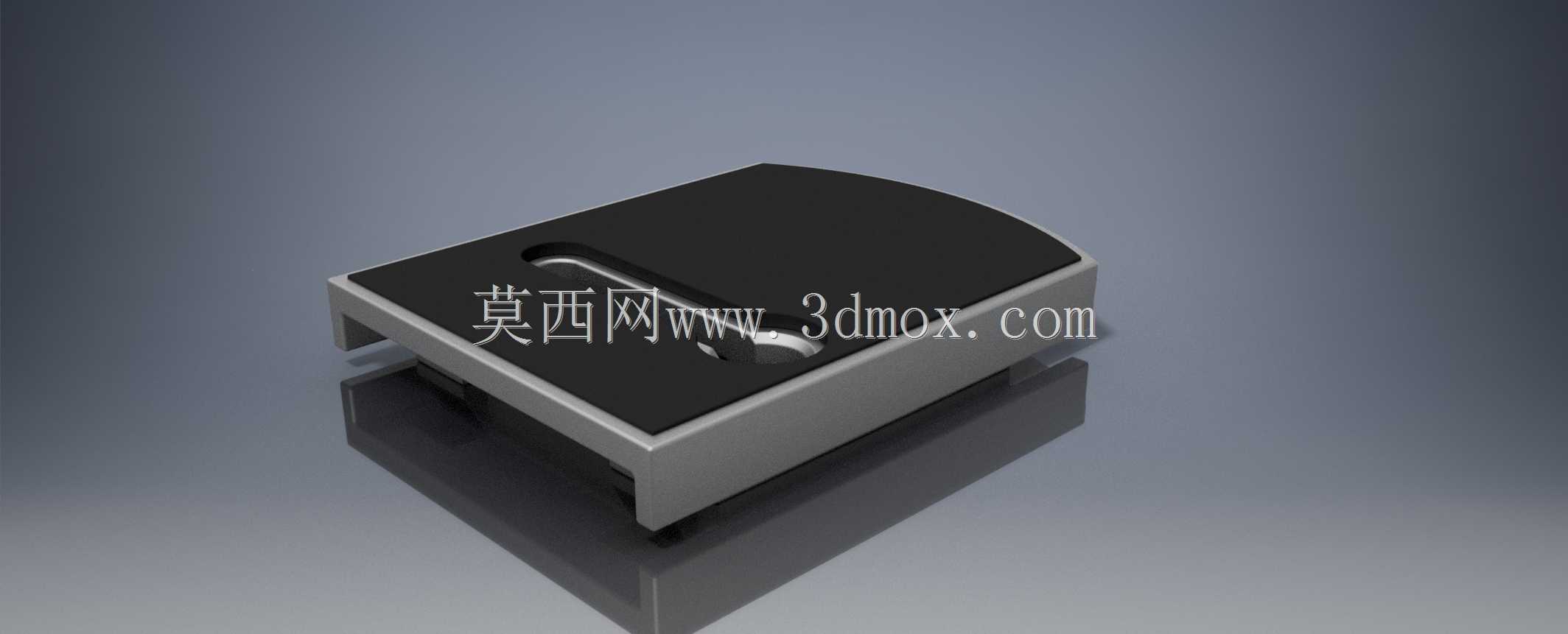

曼富图410PL快装板QR无螺孔款结构设计

　　在影视拍摄、静物摄影、外拍采风等场景中，三脚架与云台的快装衔接效率，直接影响拍摄节奏的把控，尤其是需要频繁切换机位、更换拍摄设备的作业环境下，快装板作为衔接相机/镜头组与云台的核心承载零件，其结构可靠性、拆装便捷性直接决定了作业流畅度。这款无额外螺孔的QR版快装板，是针对曼富图410系列云台做适配优化的快拆承载件，区别于常规带多组外接螺孔的通用快装板，该版本取消了板面冗余的外接螺孔设计，整体结构更紧凑，适配不需要额外拓展外接附件的轻量化拍摄需求。

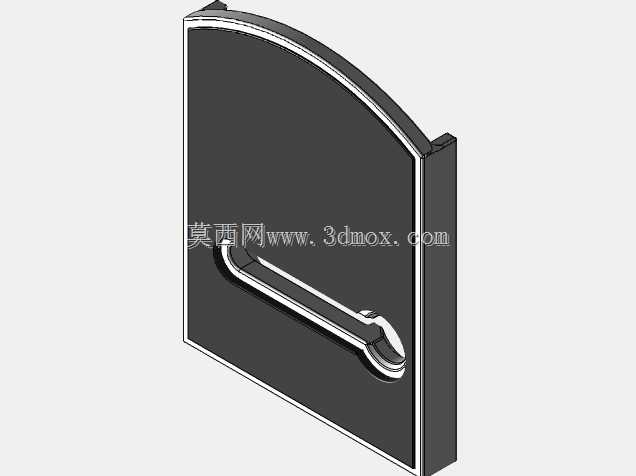

　　从功能特性来看，这款快装板的核心作用是实现拍摄设备与云台的快速锁止与释放，板身底部的卡位结构与云台夹座的锁止机构完全匹配，推入即可完成自动卡紧，扳动夹座释放杆即可快速取下设备，整个拆装过程不需要额外拧动螺丝，单次拆装耗时可控制在1秒内，完全满足抓拍、转场等快节奏作业的需求。板面的防滑结构采用内嵌式橡胶垫设计，避免橡胶垫突出剐蹭设备底部漆面，同时橡胶垫的摩擦系数经过调校，即便是搭载大重量长焦镜头的设备，也不会出现滑移偏转的问题。板身侧边的定位凸台与夹座的限位槽配合，可完全限制快装板在夹座内的前后窜动与左右偏转，锁止后无旷量，长时间搭载重型设备也不会出现位置偏移，保障拍摄时的构图稳定性。

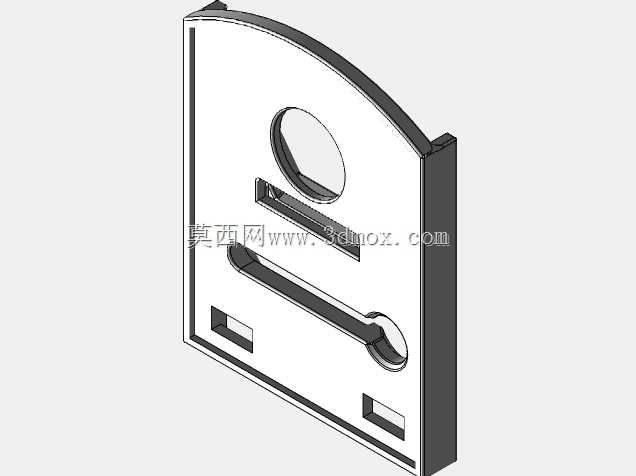

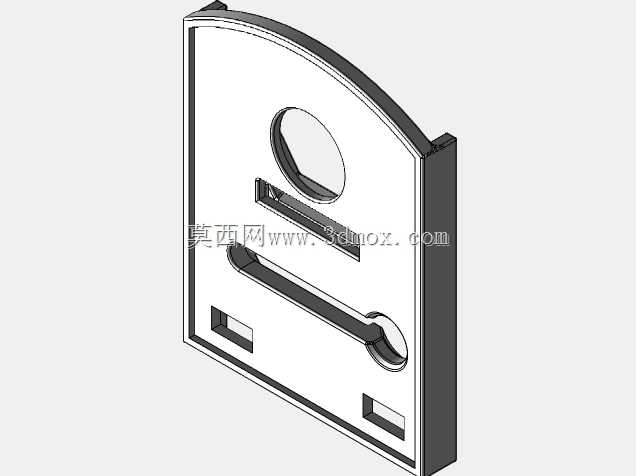

　　设计思路上，这款快装板完全围绕承载可靠性与拆装便捷性两个核心需求展开，首先是外形轮廓的优化，板身前端做了圆弧过渡处理，避免快装板在推入夹座时出现卡滞，后端的平直边则作为定位基准，与夹座的后限位面完全贴合，保证每次安装的位置一致性，不需要反复调整设备水平。取消额外螺孔的设计并非功能减配，而是针对固定设备安装场景做的轻量化优化，对于长期固定在某台设备上的快装板来说，冗余的外接螺孔不仅会增加板身重量，还容易积存灰尘、污渍，甚至在磕碰时出现螺孔变形影响安装精度的问题，无螺孔的平板式板面更易清洁，结构强度也更高，板面的受力分布更均匀，不会因为螺孔的应力集中出现板身变形的问题。板身的厚度控制经过反复校核，在保证整体结构强度的前提下尽可能降低板身高度，从而降低设备安装后的整体重心，提升搭载稳定性，尤其是在长焦镜头俯仰拍摄时，更低的重心可有效减少云台的点头量，提升拍摄画面的稳定性。

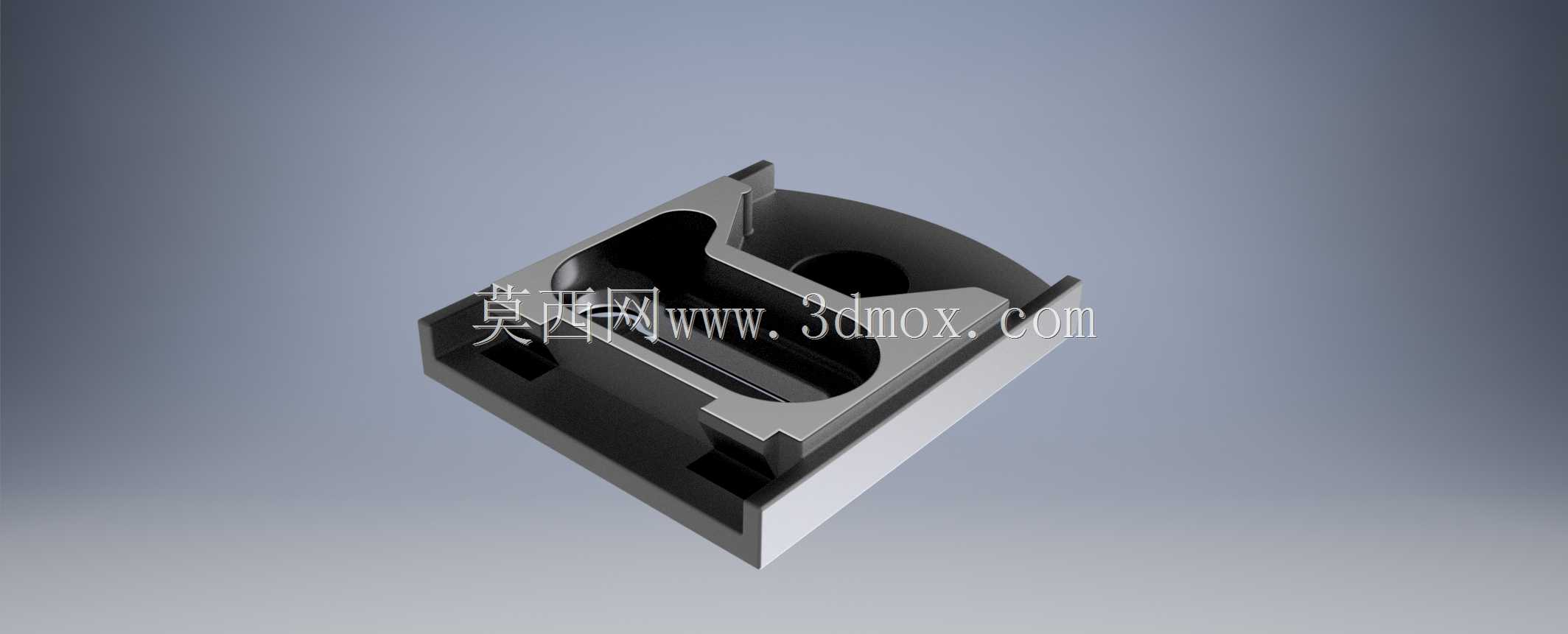

　　从安装边界与尺寸适配来看，这款快装板的宽度、长度尺寸完全匹配曼富图410PL系列夹座的夹持范围，板身底部的卡位凸筋尺寸与夹座卡槽的公差配合控制在0.02mm以内，既保证推入过程顺畅无卡滞，又不会因为间隙过大出现锁止后旷量。板身的安装基准面平面度控制在0.01mm以内，与设备底部、云台夹座面完全贴合，不会出现安装倾斜的问题，保证设备安装后的水平基准准确。底部的锁止卡位深度经过优化，既保证锁止后有足够的卡合量不会意外滑脱，又不会因为卡位过深导致释放时需要过大的扳动力度。板面的标准安装螺孔位于板身重心位置，适配绝大多数相机、镜头的脚架接孔，安装后设备重心与云台转轴中心重合，减少云台的偏载受力，提升云台的使用寿命与调节顺滑度。

　　在实际工程应用中，这类快装板除了摄影领域的使用外，也常被用于小型工业检测相机、视觉扫描设备的快速装夹场景，在工业视觉检测工位上，需要定期取下相机做校准、清洁，快装板的快速拆装特性可大幅减少设备维护的停机时间，同时其高重复定位精度可保证相机复位后不需要重新做视觉标定，提升检测工位的作业效率。这款无螺孔版本的快装板因为板面平整无凸起，也可作为小型工装的快速承载板使用，在需要频繁更换小型工装夹具的实验、检测工位上，搭配对应的夹座即可实现工装的秒级切换，重复定位精度可满足绝大多数常规检测、装配作业的需求。板身采用的金属材质表面做了硬质氧化处理，耐磨性能优异，经过上万次插拔也不会出现卡位磨损导致的锁止松动问题，适合高频次拆装的使用场景。
