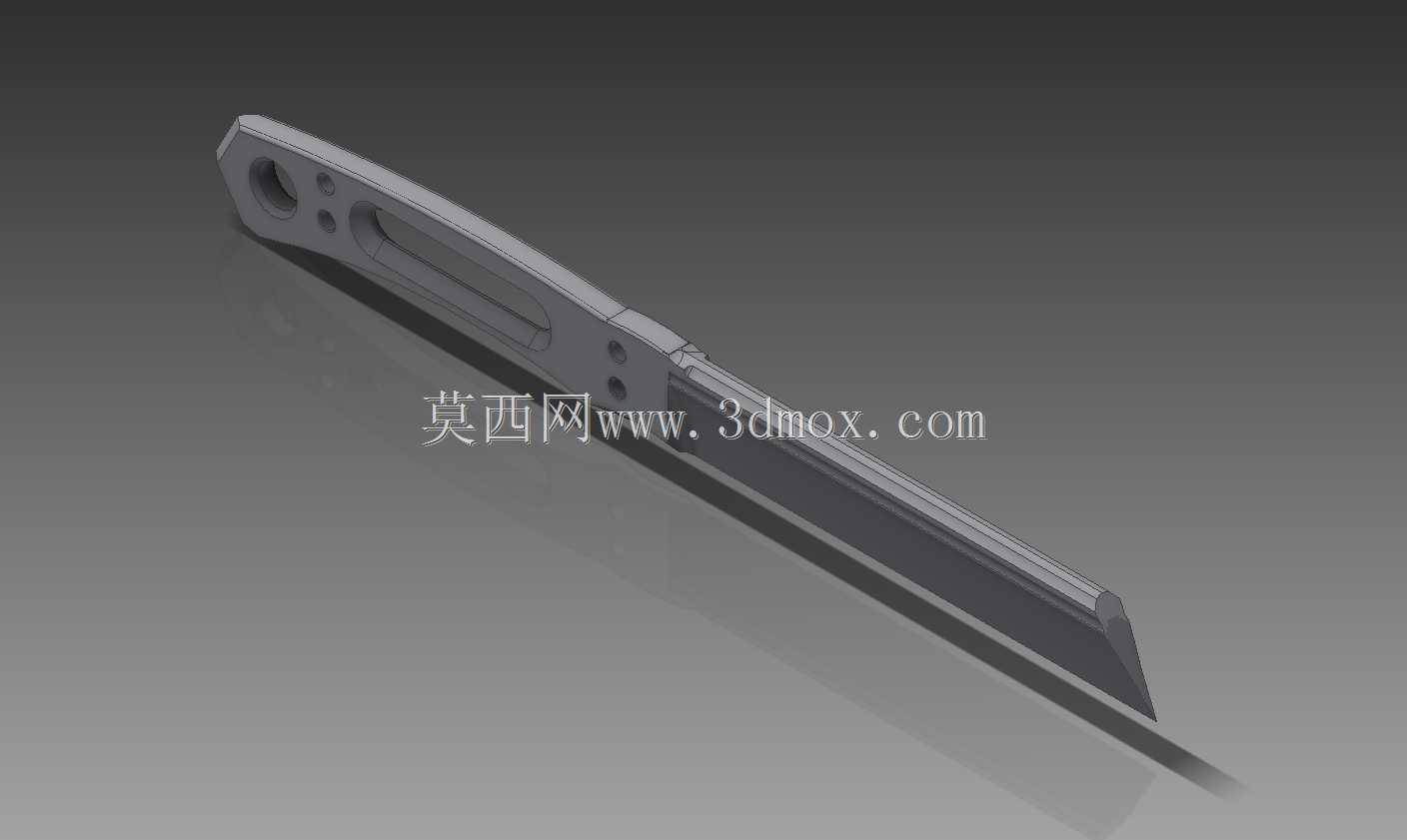

ACB-90原型战术直刀结构三维设计

　　从结构设计角度拆解这款原型直刀的建模逻辑，首先要明确其核心应用场景是特种近距离作战环境，这类刀具的设计优先级完全围绕极端使用工况下的可靠性展开，而非民用刀具的装饰性或日常使用便利性。首先看刀身的结构布局，整体采用一体式全龙骨设计思路，刀身与刀柄部分为同一块钢材延伸成型，没有额外的拼接结构，这一设计从根源上避免了刀柄与刀身连接部位在劈砍、穿刺受力时出现断裂的风险，完全匹配高强度作战场景下的暴力使用需求。刀身开刃部分采用几何头Tanto刃型，刃线从刀身中部平直延伸至刀尖，刀尖部位做了加厚补强处理，相比传统的水滴头刀尖，这种结构在穿刺硬质目标时不容易出现刀尖崩折、卷刃的问题，同时平直的刃段在切削作业时能保持更长的有效切割行程，兼顾了破障、

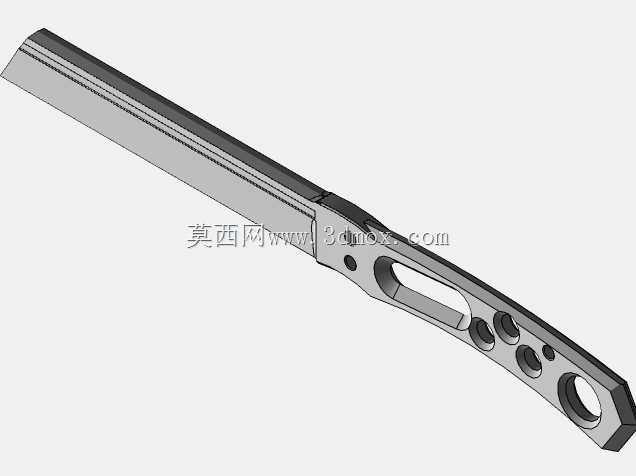

　　切削救生器材等多场景的使用需求。刀身表面设计有两条平行的减重凹槽，沿刀身长度方向从靠近刀柄位置延伸至距刀尖三分之一处，这一结构并非装饰性设计，一方面可以在不显著降低刀身结构强度的前提下减少整体重量，降低长时间持握的手臂负荷，另一方面凹槽形成的加强筋结构可以提升刀身的侧向抗弯折能力，避免刀身受到侧向冲击力时出现弯曲变形。再看刀柄部分的结构设计，刀柄区域没有额外包覆手柄材料的安装结构预留，建模时直接在龙骨上加工出多组不同直径的贯通孔，这些孔位一方面是用于穿设伞绳等材料缠绕制作临时手柄，适配不同使用者的持握习惯，另一方面也能进一步降低刀柄部分的重量，同时贯通孔的边缘都做了圆弧倒角处理，避免缠绕伞绳后出现割手的问题，也能减少应力集中，防止孔位周边在受力时出现裂纹。刀柄尾部做了斜切收窄处理，末端没有设计额外的尾锤或挂绳孔突出结构，这种设计可以保证刀具在快速出刀时不会勾挂衣物或装具，适配战术场景下快速抽拔的使用需求。从安装边界来看，这款刀具的整体外轮廓没有多余的突出结构，刀身最大宽度控制在30mm以内，整体厚度在5mm左右，完全适配常规战术刀鞘的内部尺寸，不需要定制特殊规格的装具就能直接搭配通用型MOLLE系统刀鞘使用，降低了实际列装时的配套成本。建模过程中需要特别注意几个公差配合的细节：首先是刀身刃部的厚度渐变，从刀脊的5mm厚度逐步过渡到刃口的0.3mm左右，这个渐变过程要保持平滑，不能出现台阶结构，否则会直接影响后续开刃后的切削性能；

　　其次是刀柄部位的所有孔位位置度公差要控制在0.1mm以内，保证缠绕伞绳后整体重心落在刀柄靠前三分之一的位置，这个重心位置是经过反复验证的，既可以保证穿刺时的发力顺畅，也能在切削作业时保持足够的操控性；另外刀身表面的减重凹槽深度要控制在1.5mm以内，不能超过刀身厚度的三分之一，否则会大幅降低刀身的抗弯折强度，无法满足高强度使用的要求。从功能特性上看，这款刀具没有设计额外的多功能附件，比如剪线口、开瓶器之类的附加结构，所有结构都服务于核心的穿刺、切削、劈砍功能，这种极简的结构设计反而提升了整体可靠性，减少了多余结构带来的应力集中点，在极端环境下比如低温、泥沙覆盖的场景中，不会因为缝隙积尘、冻住而影响使用。在建模的曲面处理上，

　　刀身的两个侧面采用完全对称的曲面设计，刀脊部分做了0.5mm的圆弧倒角，避免持握时刀脊硌手，同时刀尖部位的过渡曲面要保证足够的强度，不能为了追求尖锐而把刀尖做的过薄，否则在穿刺硬质目标比如防弹衣插板、金属障碍物时很容易出现刀尖断裂的问题。另外需要注意的是，这款原型设计没有包含手柄包覆件的结构，建模时只需要完成金属龙骨部分的结构即可，实际使用时使用者可以根据自身的使用环境选择缠绕伞绳、包覆G10贴片或者直接裸握，这种开放式的手柄设计也提升了刀具的环境适配性，比如在水下作业时，裸金属的刀柄不会像包覆防滑橡胶的手柄那样出现打滑的问题，在低温环境下也不会因为橡胶材料变硬而影响持握手感。从结构强度校核的角度来看，建模完成后可以通过有限元分析模拟受力场景，在刀尖施加1000N的轴向穿刺力时，刀身的最大应力应该出现在减重凹槽的末端位置，只要这个位置的应力值低于所选钢材的屈服强度，就能保证穿刺过程中不会出现塑性变形；在刀身中部施加500N的侧向力时，刀身的最大变形量要控制在2mm以内，保证侧向受力时不会出现永久性弯曲。整体来看，这款刀具的设计完全围绕实战场景的核心需求展开，去掉了所有非必要的装饰性和附加功能结构，把结构强度、使用可靠性、便携性放在设计的第一优先级，这种设计思路也为同类战术刀具的三维建模提供了参考，即所有的结构特征都要有明确的功能指向，不能为了外观好看而增加多余的结构，影响整体的使用性能。
