可3D打印一体化无销铰链连接结构

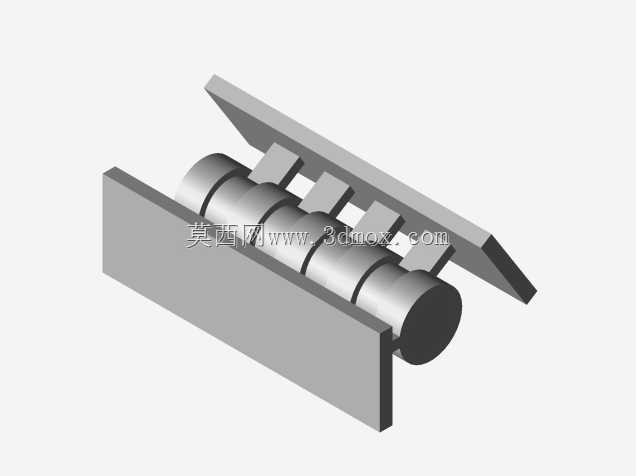

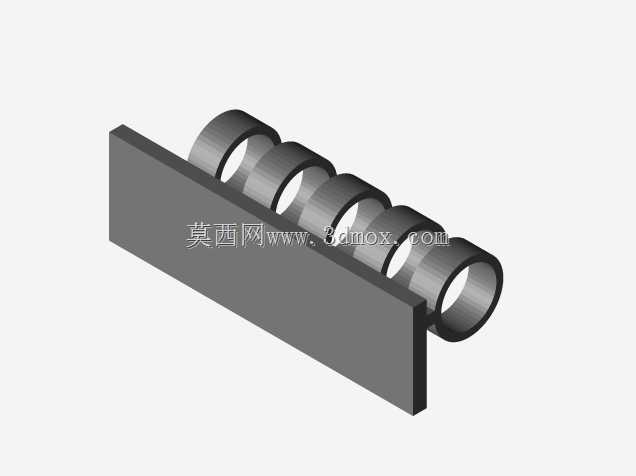

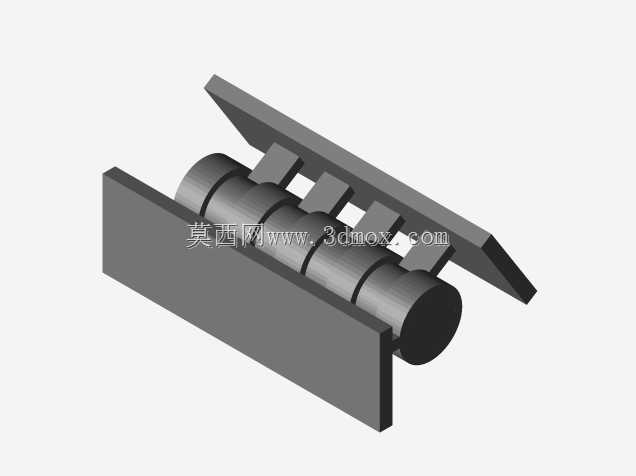

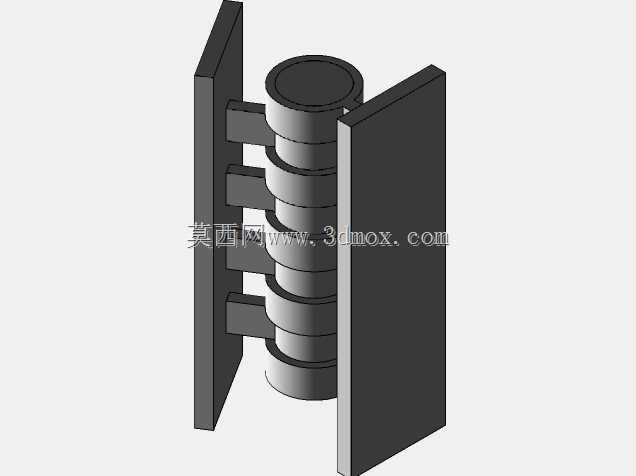

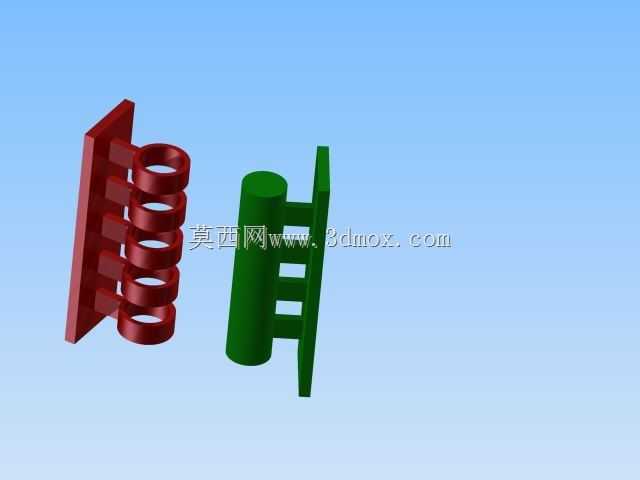

　　日常做非标结构设计时，经常会遇到需要小尺寸转动连接的场景，比如小型设备舱门、3D打印自制工装的开合部位、创客类小型装置的活动关节，传统合页结构需要额外配置销轴、配套螺丝，不仅零件数量多，小尺寸场景下装配难度大，还容易出现销轴脱落、配合间隙过大导致晃动的问题，这款一体化铰链结构就是针对这类痛点做的优化设计。从结构本身来看，它采用了左右两个安装翼板搭配中间多段交错轴套的设计，不需要额外配置独立销轴，中间的转动轴部分和两侧翼板是一体化结构，打印完成后不需要额外装配，直接可以实现转动功能，完全规避了小尺寸销轴加工难、装配易丢件的问题。实际应用中，这类结构特别适合用FDM3D打印工艺直接制作，不需要额外添加支撑，

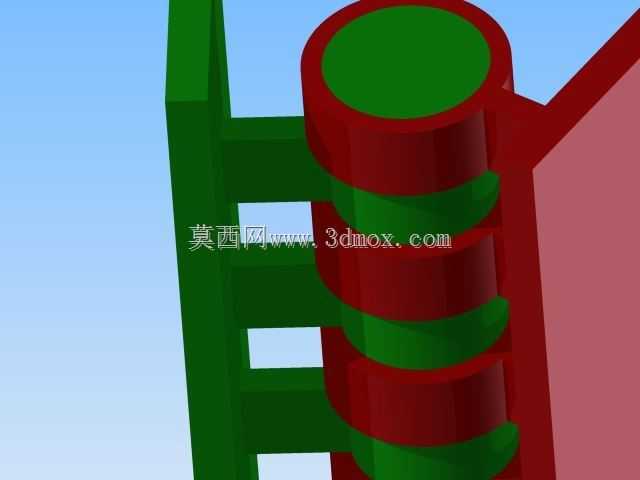

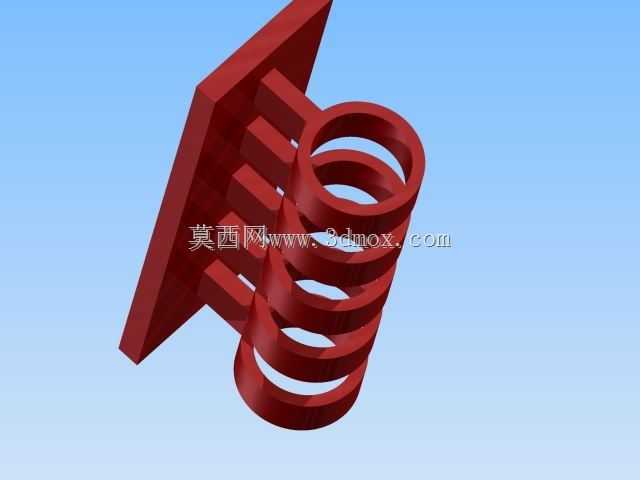

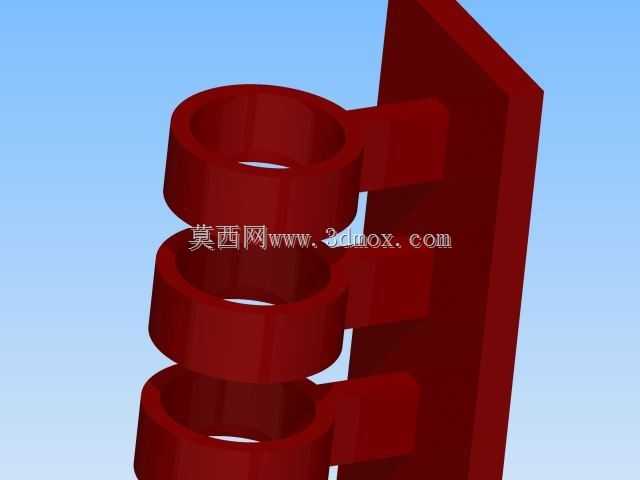

　　打印完成后只需要清理掉层纹带来的轻微卡顿，手动活动几次就能获得顺滑的转动阻尼，转动角度可以达到180度以上，完全满足常规舱门、盖板的开合需求。设计时特意将轴套段做了交错分段处理，每一段轴套的接触长度控制在合理范围，既保证了转动时的同轴度，不会出现转动卡滞、偏摆的问题，又减少了转动接触面的摩擦面积，不需要额外添加润滑脂就能获得顺畅的转动手感，同时分段式的轴套结构相比整段轴套，打印时的层间结合力更强，不容易出现受力断裂的问题。两侧的安装翼板做了加厚处理，翼板表面可以根据实际安装需求自行打孔，用螺丝或者胶粘的方式固定在需要连接的两个部件上，翼板和轴套连接的位置做了圆角过渡，避免应力集中，在频繁开合的使用场景下，

　　不会出现翼板从根部断裂的问题。从安装边界来看，这款铰链的整体厚度控制在较薄的区间，安装后不会在连接部位突出太多，不会影响设备的整体外观，转动时两个翼板的运动轨迹做了避空设计，开合到最大角度时也不会出现两个翼板互相干涉的问题。相比传统的金属合页，这款一体化打印的铰链不需要做表面处理，制作周期短，单个零件打印只需要几十分钟，在样机试制、小型自制设备、创客作品制作场景下，可以大幅缩短结构制作的周期，不需要单独采购标准合页，也不需要考虑合页的安装孔位匹配问题，直接根据实际使用场景调整尺寸后就能打印使用。在做结构强度校核时，中间的转动轴直径做了优化，既不会因为轴径太细导致受力容易弯折，也不会因为轴径太粗导致转动阻尼过大，

　　日常使用中承受常规舱门的重量完全没有问题，如果需要更大的承重，只需要等比例放大整体尺寸，或者更换强度更高的打印材料，比如PETG、碳纤维增强耗材，就能获得更高的结构强度。另外这款结构的设计没有采用易损的卡扣或者薄壁结构，所有受力部位的壁厚都做了均匀化处理，打印时不会出现壁厚不均导致的翘曲变形，长时间使用也不会出现磨损松旷的问题，对于经常做小型非标装置、3D打印创意作品的结构从业者来说，这类一体化铰链结构可以直接复用在很多需要转动连接的部位，减少重复设计的工作量，也避免了传统铰链装配带来的额外工序。
