适配多品牌商用家用洗碗机的喷淋轮毂结构

　　日常接触的商用及家用喷淋式洗碗机，核心清洗功能的实现完全依赖喷淋臂的稳定旋转供水，而轮毂作为喷淋臂与供水基座的连接核心，既要承担旋转支撑的作用，还要完成高压水流的密封导通，一旦出现磨损开裂，会直接导致喷淋臂转速不足、漏水、清洗覆盖率下降等问题，很多服役超过五年的进口洗碗机，都会因为塑料轮毂长期受高温热水、餐具洗涤剂腐蚀出现脆裂，而原厂配件采购周期长、适配型号匹配难度大，逆向还原的替换轮毂就能很好解决这类售后维修的痛点。

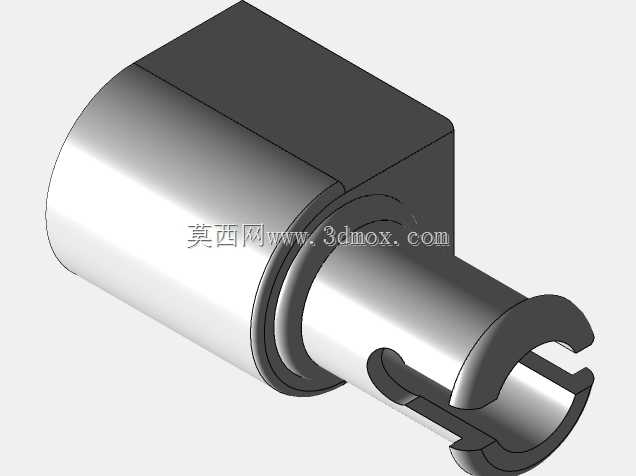

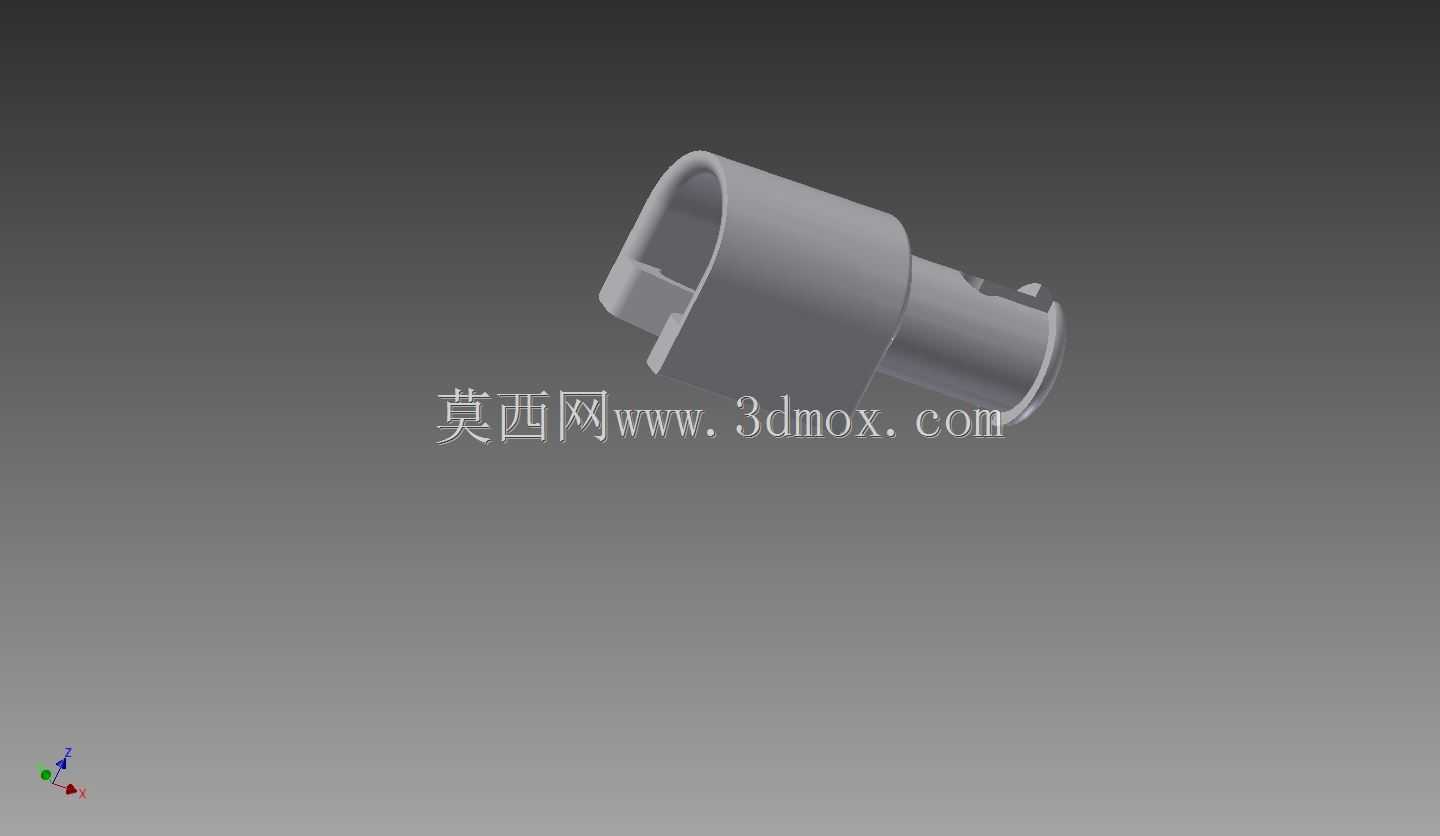

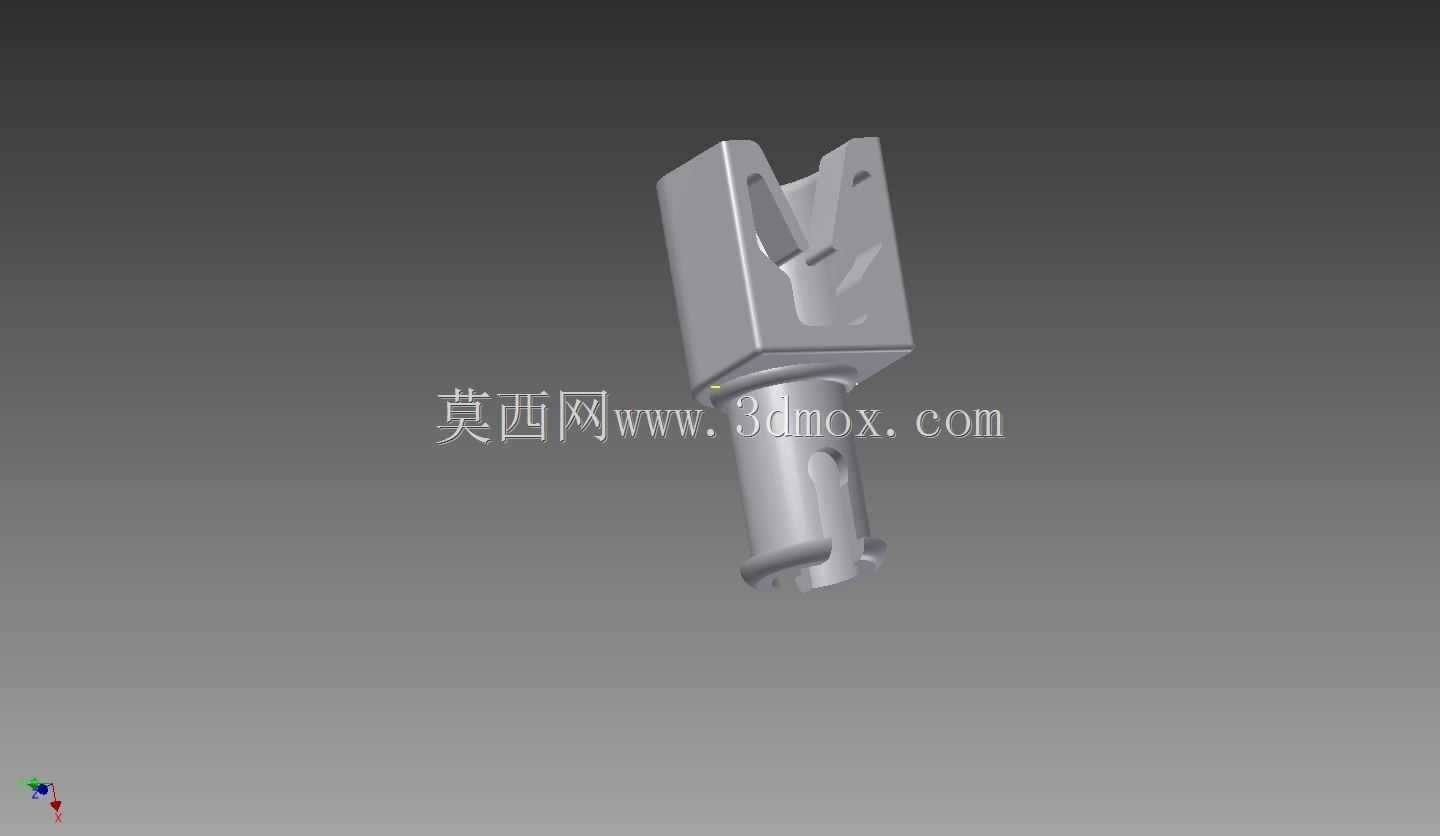

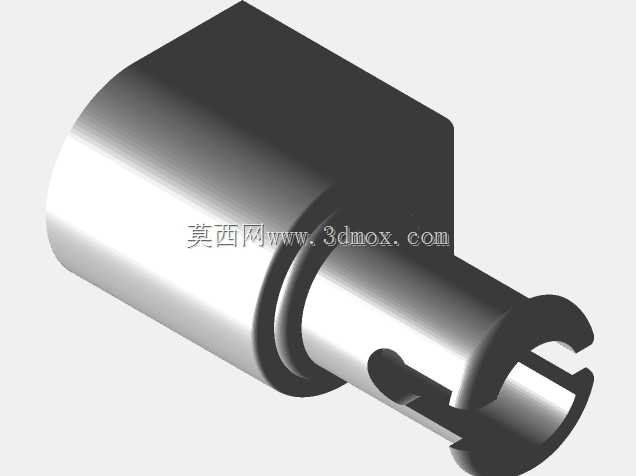

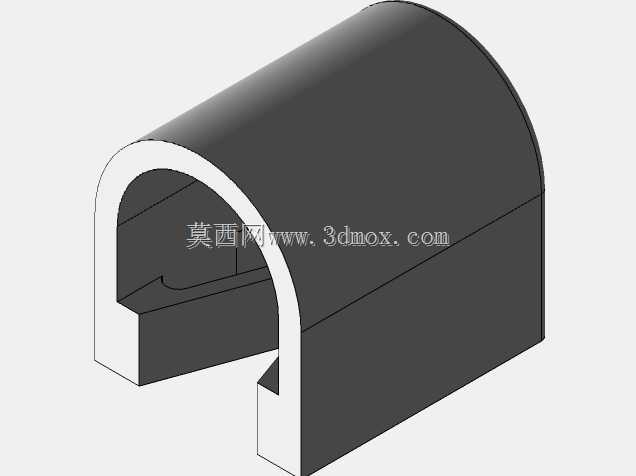

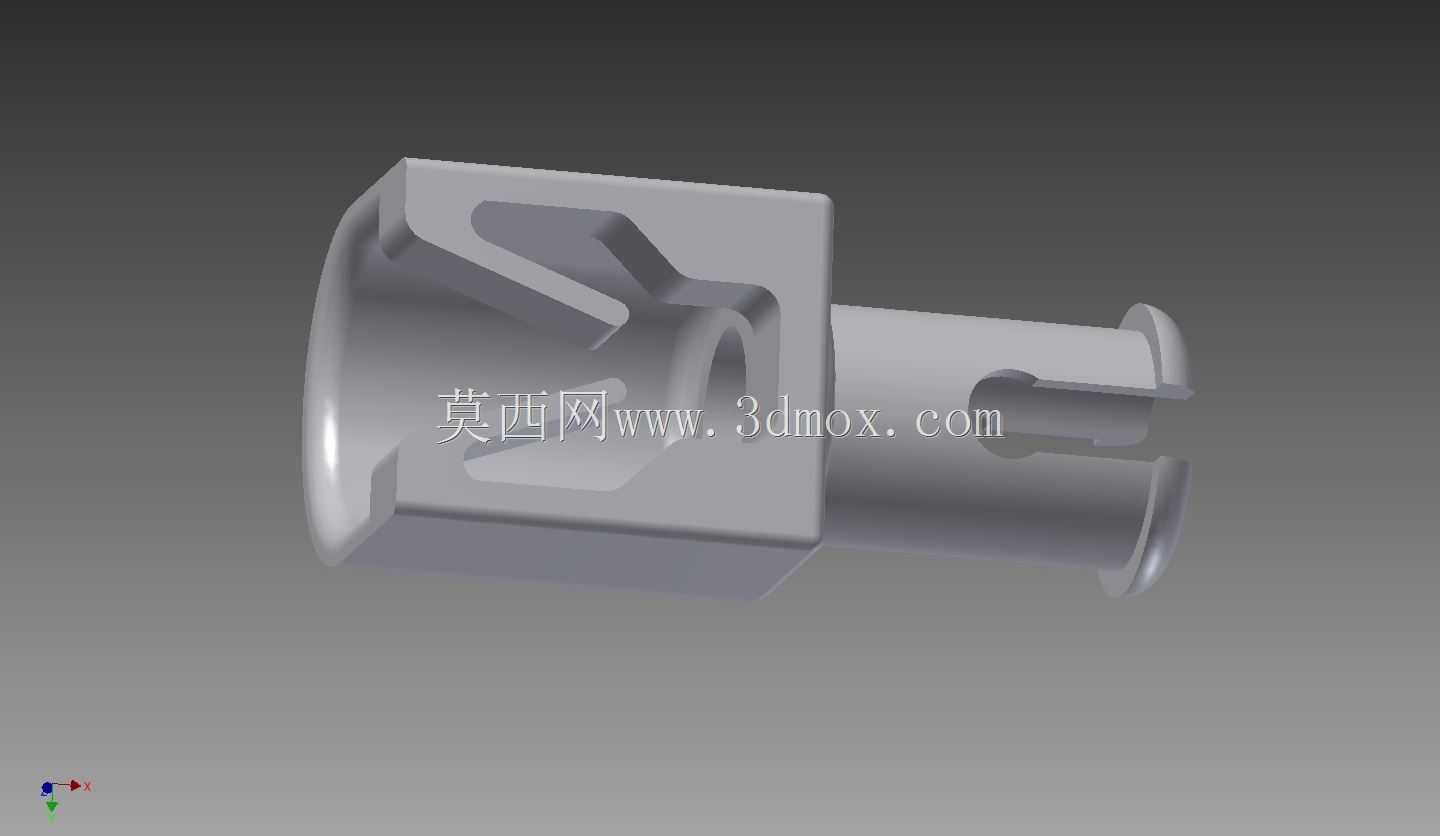

　　这个轮毂的整体结构分为上下两个功能段，上段是带定位卡槽的喷淋臂安装座，设计了对称的斜向导向卡扣槽，安装时不需要额外紧固件，只要将喷淋臂的定位凸台对准卡槽推入旋转一定角度即可完成锁止，卡槽侧面预留了0.2mm的间隙补偿量，既可以抵消不同批次喷淋臂注塑件的尺寸公差，也能在长期高温使用出现轻微形变时依然保证装拆顺畅，不会出现卡滞或者松脱的问题。上段的侧面还做了两个对称的导流缺口，高压水流从基座进入轮毂内腔后，会顺着导流缺口分流到喷淋臂的两个出水通道，缺口的边缘做了R1.5的圆角过渡，避免直角结构造成的水流紊流，降低供水泵的压损，保证喷淋臂末端出水孔的压力达到设计要求。

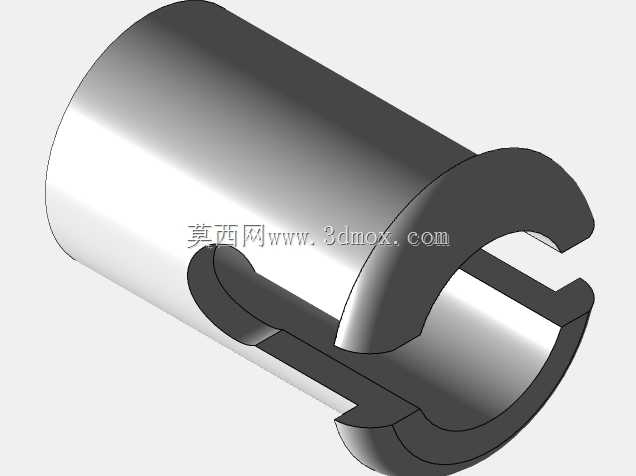

　　下段是插入供水基座的旋转支撑轴，轴身设计了两道环形密封槽，用来安装丁腈橡胶O型圈，密封槽的宽度和深度按照O型圈的压缩率20%设计，既可以保证旋转时的密封效果，避免高压水从配合间隙泄漏，也不会因为压缩量过大导致旋转阻力过高，造成功率损耗或者喷淋臂无法正常转动。轴的末端做了环形的倒扣限位结构，安装到位后倒扣会卡在基座的限位台阶上，承受喷淋臂工作时的向上反推力，避免水压波动导致喷淋臂向上窜动脱离基座。整个零件的壁厚设计保持在2.5mm均匀厚度，所有转角位置都做了圆角过渡，没有尖锐的直角结构，不管是采用3D打印制作替换件，还是开模注塑批量生产，都能避免应力集中导致的开裂问题，也能减少成型过程中的缩痕、翘曲缺陷。

　　从安装边界来看，这个轮毂的支撑轴外径为12mm，适配市面上多数主流品牌洗碗机供水基座的12.2mm安装孔，安装座的总高度为38mm，安装后喷淋臂距离内胆底部的高度为72mm，既不会距离内胆过近造成水流遮挡，也不会因为位置过高导致下层碗篮的放置空间被占用，适配的碗篮层间距可以覆盖常规的180-220mm范围，满足日常餐盘、汤碗、玻璃杯等不同高度餐具的放置需求。在实际维修替换场景中，只需要将损坏的旧轮毂从喷淋臂和基座上拆下，将新的轮毂密封槽套好对应规格的O型圈，先插入基座的安装孔确认旋转顺畅无卡滞，再将喷淋臂对准卡槽卡入即可完成更换，不需要对原有洗碗机的结构做任何改动，替换后的喷淋臂旋转阻力、密封性能都能达到原厂零件的使用标准，高压冲洗时不会出现漏水、转速不均的问题，清洗覆盖率可以恢复到新机的95%以上。

　　设计过程中针对原零件损坏的位置做了针对性的结构优化，原零件的卡扣根部因为壁厚不足，长期受交变应力容易出现断裂，优化时将卡扣根部的圆角从原设计的R0.5加大到R2，同时将卡扣的壁厚从1.8mm增加到2.5mm，提升了结构的抗疲劳强度，在长期高温高湿的工作环境下，使用寿命比原厂塑料件提升40%以上。另外针对原零件导流口位置容易被食物残渣堵塞的问题，将导流口的最小通流截面从原来的28mm²加大到35mm²，即使有细小的食物残渣随水流进入，也能顺利通过导流口进入喷淋臂，不会卡在轮毂位置造成水路堵塞，降低了日常使用的维护频率。
