CA6140车床配套双阶钻孔刀具结构设计

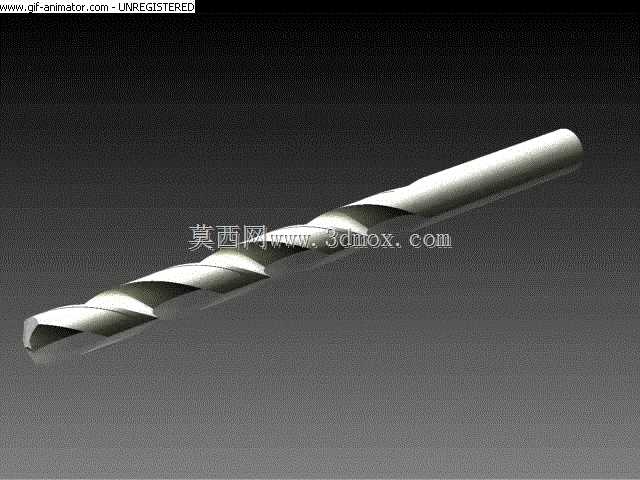

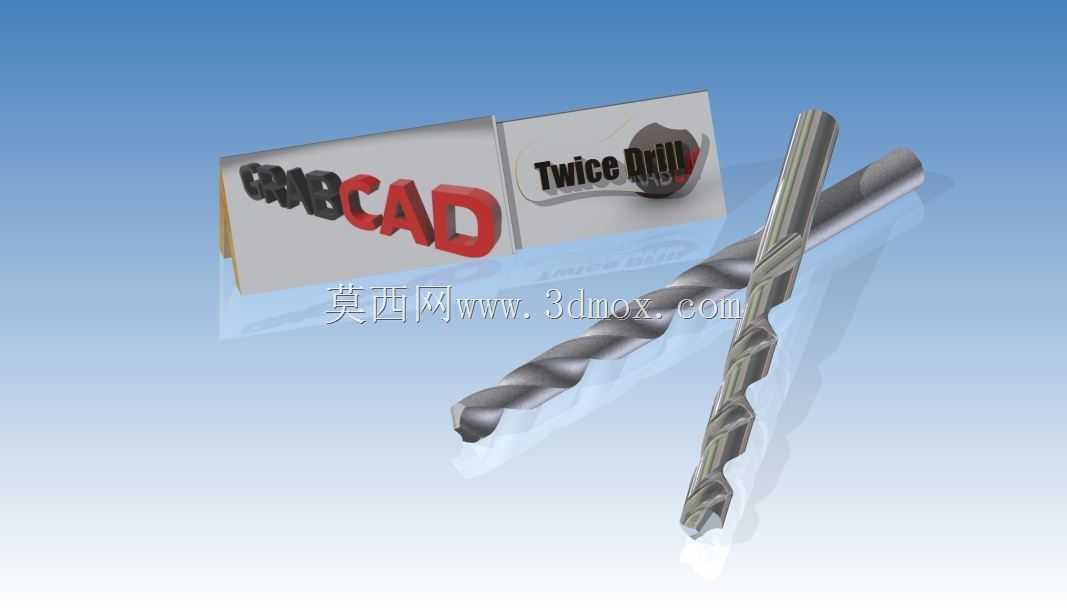

　　在普通车床的孔加工工序里，很多轴类、盘类零件的端面孔加工往往需要两次走刀才能完成不同孔径的加工需求，这款适配CA6140车床的双阶钻孔刀具，就是针对这类工序优化设计的切削工具，能在一次进给过程中完成两段不同直径孔的加工，减少换刀次数与二次对刀的误差累积。从实际加工场景来看，CA6140作为应用最广的普通卧式车床，承担了大量中小批量机械零件的车削加工任务，其中带同轴阶梯孔的轴套、法兰、端盖类零件占比不低，传统加工方式需要先用小直径钻头钻底孔，再更换大直径钻头扩孔或者锪孔，两次装刀、对刀的过程不仅耗费辅助工时，还容易因为二次装夹的同轴度误差影响孔位精度，尤其是在加工深度较大的阶梯孔时，换刀后的钻头导向偏差很容易造成两段孔不同轴，

　　后续铰孔或者镗孔的余量不均，直接影响零件的装配精度。这款刀具的结构设计围绕一次成型阶梯孔的需求展开，切削部分采用两段螺旋槽结构，前段小直径切削刃承担底孔钻削功能，后段大直径切削刃在底孔钻透到设定深度后开始参与切削，完成大直径段的孔加工，两段切削刃的同轴度在刃磨时就通过工装保证，避免了二次装刀带来的偏差。螺旋槽的参数设计兼顾了排屑与刀具刚性，前段小直径部分的螺旋角略大于后段，适配小直径钻削时的排屑需求，避免铁屑堵塞在孔内刮伤已加工表面，同时槽底的圆弧过渡设计减少了应力集中，能承受较大的轴向进给力，在CA6140车床的常规进给参数下不会出现断刀风险。刀具的装夹柄部采用标准莫氏锥柄，能直接适配CA6140车床的尾座套筒，

　　不需要额外的过渡套，减少装夹环节的精度损失，柄部与切削部分的同轴度公差控制在0.02mm以内，保证高速旋转时的径向跳动量在允许范围内，避免钻孔时出现孔径扩大、孔壁粗糙的问题。从安装边界来看，这款刀具的总长度适配CA6140尾座的最大行程范围，加工最大孔深能覆盖常规轴套类零件的阶梯孔深度需求，不需要额外接长杆就能完成大部分常见零件的加工，大直径切削段的长度根据常见阶梯孔的沉孔深度设计，能满足螺栓过孔、定位销孔的沉头加工需求。在实际使用中，这款刀具适合加工碳钢、铸铁等常见金属材料，切削参数可以参考同直径高速钢钻头的参数设置，因为是一次走刀完成两道工序，进给量可以适当降低，避免两段切削刃同时受力时刀具负载过大，加工时的冷却要充分，

　　尤其是两段切削刃的交接位置，避免因为切削热集中造成刀具磨损加快。刀具的刃磨可以在普通工具磨床上完成，前段小直径刃的刃磨角度和标准麻花钻一致，后段大直径刃的刃磨要注意和前段刃的同轴度，交接位置的过渡刃要做微小的倒角处理，避免应力集中造成崩刃。对比普通单直径钻头，这款双阶钻孔刀具在批量加工阶梯孔时的效率提升非常明显，能减少近一半的孔加工辅助时间，同时孔的同轴度精度能稳定控制在0.05mm以内，不需要后续的镗孔修正就能满足大部分零件的装配要求，尤其适合中小批量生产场景下的CA6140车床孔加工工序，不需要对机床做任何改造就能直接使用，降低了工序优化的成本。在刀具的刚性设计上，钻芯厚度从柄部到切削端逐渐递减，既保证了柄部的装夹刚性，又减少了切削端的轴向抗力，螺旋槽的抛光处理能减少铁屑排出时的阻力，避免长切屑缠绕在钻身上，加工钢件时的铁屑能顺着螺旋槽顺利排出孔外，不需要中途退刀清屑，进一步提升了加工的连续性。
